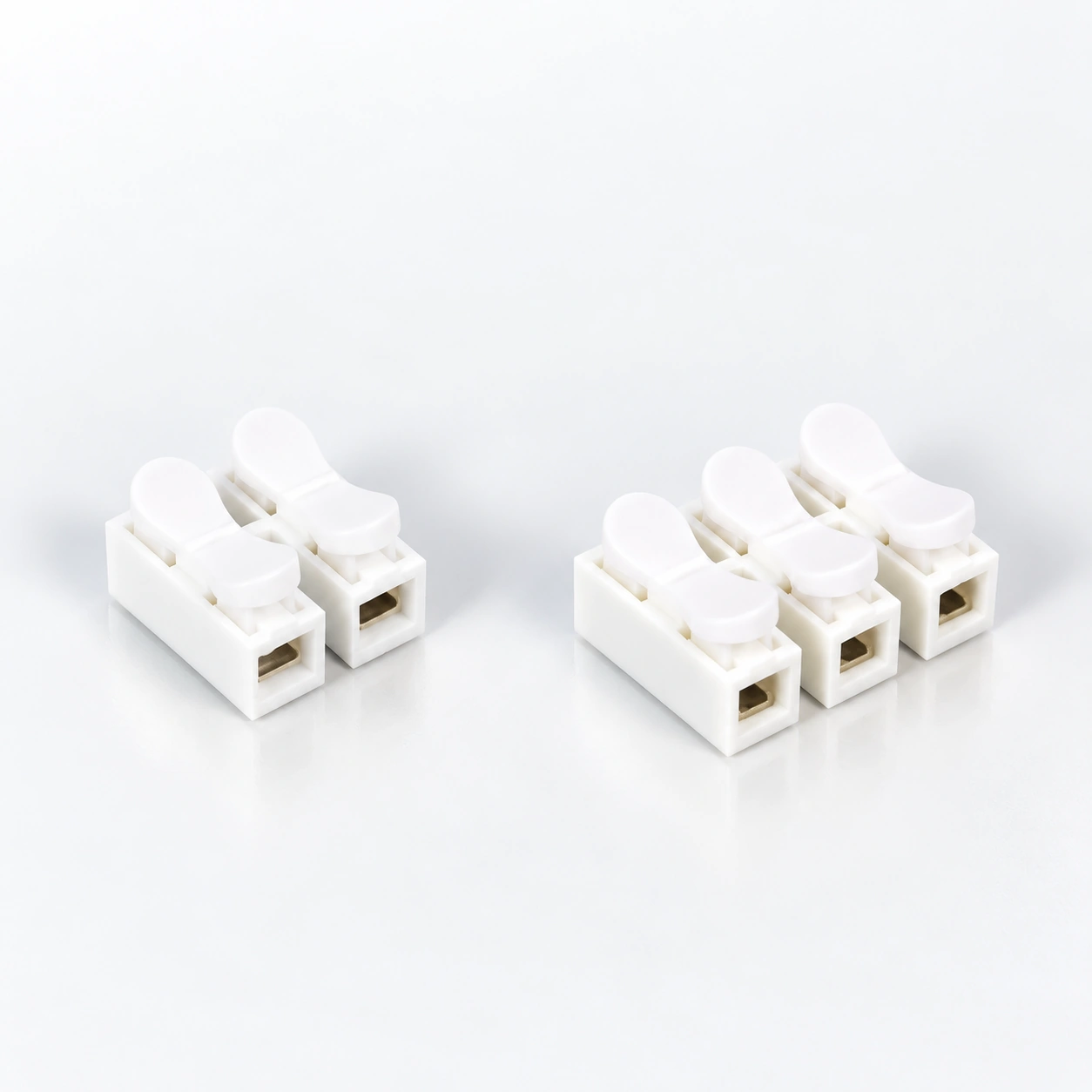

Bornes de connexion à bouton bidirectionnel B08

Les borniers YOCL ELECTRIC B08 offrent des connexions intégrées à bouton-poussoir bidirectionnel avec des trous de montage fixes.

10 mm de pas.
Configurations 2P / 3P / 12P.
IEC : 380 V / 10 A, 0.2–2.5 mm².
Colonne de référence UL : 600 V / 7 A, AWG24–12.

Renseignez-vous sur ce produit

Aperçu

Les borniers de connecteur YOCL ELECTRIC B08 fournissent une connexion de fil intégrée actionnée par bouton-poussoir bidirectionnel en alternative aux borniers à vis traversants. Le corps possède des trous de vis fixes pour l'installation et des couleurs de bouton sélectionnables.

La famille utilise un pas de 10 mm et est répertoriée dans des configurations 2P, 3P et 12P. Ses valeurs nominales du système de référence IEC et UL sont conservées séparément ci-dessous.

Caractéristiques

Connexion intégrée à bouton-poussoir bidirectionnel.
Trous de vis fixes pour le montage.
10 mm de pas.
Configurations catalogue 2P, 3P et 12P.
Indices IEC et UL indiqués séparément.

Spécifications techniques

Paramètre	Spécification
Marque	YOCL ÉLECTRIQUE
Modèles	B08
Pas	10.0 mm / .394 in
Désignation P du catalogue	2P / 3P / 12P

Caractéristiques par système de référence catalogue

Système de référence	Tension nominale	Courant nominal	Gamme de fils
IEC	380 V	10 A	0.2–2.5 mm²
UL	600 V	7 A	AWG24–12

Utilisez la tension, le courant et la plage de fils de la même ligne du système de référence.

Dimension

Dimension	Valeur catalogue
Pas	10.0 mm / .394 in

Sélection et commande

Sélectionnez la configuration B08 et l'indice de système de référence applicable. Incluez la section du conducteur ou AWG, la couleur de bouton souhaitée et la quantité requise. Vérifiez la disposition de montage par rapport aux dimensions réelles du corps avant l'installation.
