Conducteur et préparation
Spécifiez les conducteurs pleins ou toronnés, la section, l'utilisation de ferrule et le nombre de conducteurs par connexion. Vérifiez la longueur de dénudage et la préparation autorisée pour la borne exacte.
Bornes de raccordement sur rail DIN DIN pour armoires de commande et câblage de tableaux électriques. Comparez les séries PT à connexion par poussée, SJ à ressort cage et à vis, y compris les options traversantes, multi-niveaux et de protection de terre. Construisez un schéma de bornier en fonction de la taille de vos conducteurs, des exigences de circuit et de la disposition du rail.










| Construction | Focus de sélection | Référence de série |
|---|---|---|
| PT · Poussée | Modèles 35 répertoriés couvrant les configurations standard traversantes, TWIN, QUATTRO, multi-niveaux et PE. Connexion par poussée pour conducteurs rigides ou pré-isolés appropriés ; pied de montage NS 35. | Série PT |
| SJ · Ressort cage | modèles répertoriés 13, avec des sections transversales nominales de 1.5 à 16 mm². Montage TH35-7.5 / TH35-15. Les caractéristiques électriques sont spécifiées pour huit modèles, pas pour toutes les variantes répertoriées. | Série SJ |
| UK · Borne à vis | Les modèles répertoriés 36 comprennent des bornes standard, compactes, à plusieurs niveaux et de protection de terre. Vérifiez les plages de conducteurs rigides/souples et les options de cavaliers et de plaques d'extrémité spécifiques au modèle. | UK · Modèles USLKG PE |
| SAK · Borne à vis | Huit modèles standard, quatre modèles à fonctions spéciales et six modèles de protection de terre EK. Connexions à vis de type cadre avec plages et dimensions de conducteurs spécifiques au modèle. | SAK / SAK(JXB) · EK |

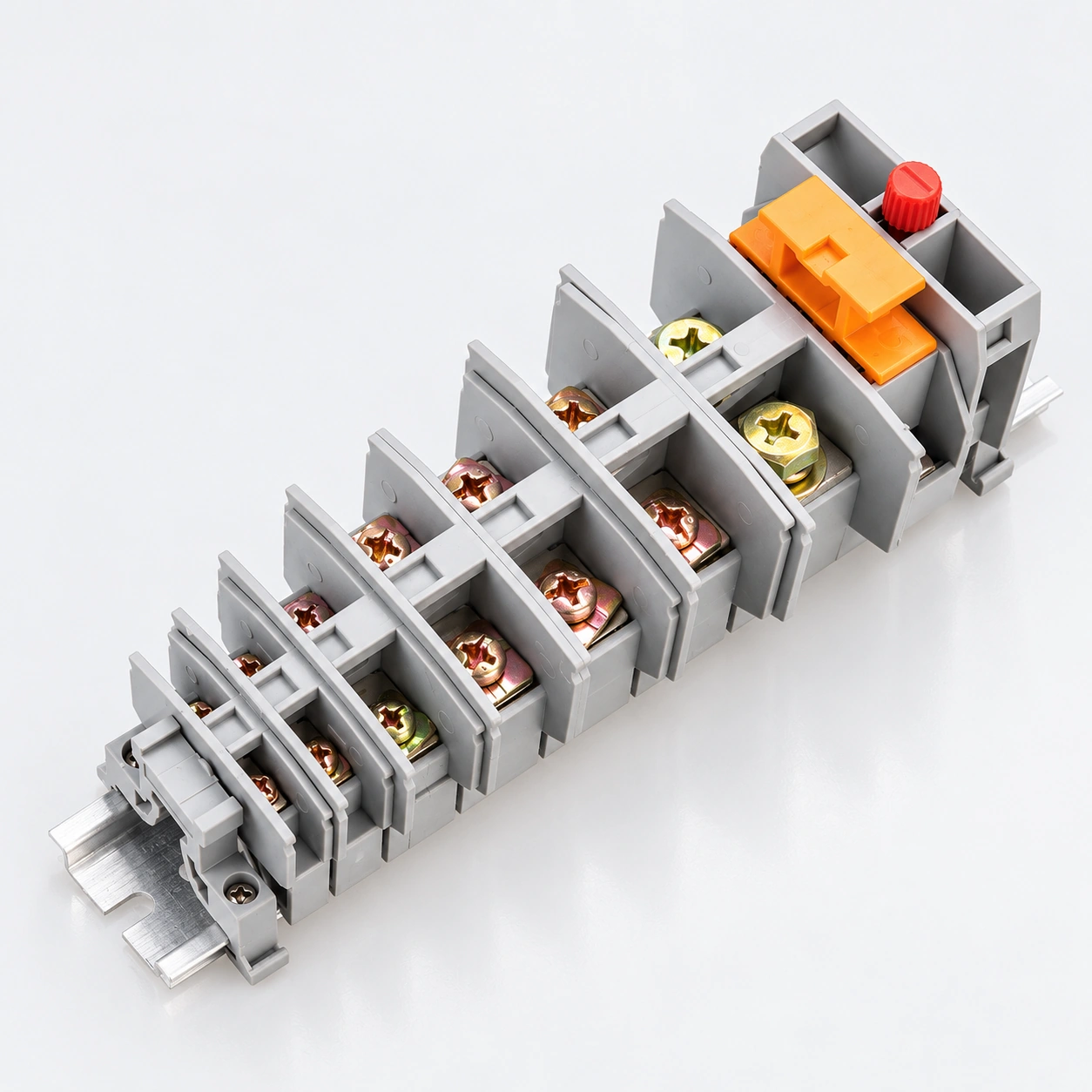

| JH1A · Vis | Neuf modèles avec des courants nominals de 17.5–125 A et des indices 380 V ou 500 V. Vérifiez la capacité du conducteur, la taille de la vis et le rail de montage spécifié 35 mm ou 28 mm. | Série JH1A |
| MRK · Connexions de panneau | 11 modèles avec des sections transversales nominales de 2.5 à 120 mm², des courants individuels de 24–269 A et des indices 750 V ou 1000 V. Montage par encliquetage sur des rails 35 mm DIN. | Série MRK |
| TBD · Double niveau à vis | Deux niveaux de câblage dans un encombrement partagé. Trois modèles nominalisés 10, 20 ou 30 A à 600 V, avec montage sur rail 35 mm DIN. La configuration standard indiquée comporte 10 positions et des plaques d'extrémité. | TBD-10A · TBD-20A · TBD-30A |
| TK · Vis | Six modèles de TK-010 à TK-100 avec des puissances nominales individuelles de 10–100 A et des tailles de conducteurs spécifiques au modèle allant de 0.75–25 mm². Montage sur TH35-7.5 ; vérifiez séparément les spécifications de tension AC et DC. | Série TK |
| IN · Vis | Huit modèles avec une puissance nominale de 600 V, des courants individuels de 20–240 A et des plages de fils allant de 0.75–100 mm². Les couvercles transparents PC ont des ouvertures d'accès aux outils. | Série IN |
Les plages ci-dessus résument différents modèles. Sélectionnez la capacité du conducteur, le courant et la tension dans la même ligne de produit.
Spécifiez les conducteurs pleins ou toronnés, la section, l'utilisation de ferrule et le nombre de conducteurs par connexion. Vérifiez la longueur de dénudage et la préparation autorisée pour la borne exacte.
Choisissez la connexion par poussoir, ressort à cage ou à vis en fonction du processus de câblage et du modèle sélectionné. Confirmez les instructions d'insertion, de libération ou de serrage ; ne supposez pas que toutes les bornes à ressort fonctionnent de la même manière.
Identifiez le profil et les dimensions du rail, la largeur, la hauteur et la profondeur de la borne. La plupart des familles listées incluent des options de montage 35 mm, mais JH1A liste également des largeurs de rail 28 mm ; vérifiez chaque modèle.
Distinguez les circuits traversants, PE, multi-niveaux et à fonctions spéciales. Sélectionnez les ponts, marqueurs, plaques d'extrémité et butées d'extrémité correspondants, puis vérifiez les caractéristiques électriques spécifiques au modèle.
Send the terminal series and model, conductor schedule, rail drawing, accessory list and quantities. Include required labels, packing and project documentation.
Préparer une demandeValidez la spécification et les preuves requises avant de passer votre commande.
Explorer la fabricationList each terminal model, circuit function, conductor type and size, and quantity. Separate feed-through, protective-earth and special-function positions.
Provide the rail profile, usable rail length and panel-space constraints. Include terminal width, end components and access needed for wiring and maintenance.
List series-compatible bridges, end plates, markers and end stops. Specify circuit identification and bridge positions rather than assuming accessories are universal.
State required model documentation, inspection criteria, label artwork, pack quantities and destination. Confirm sample and supply requirements with the quotation.

OEM et EMBALLAGE
Build your din rail terminal blocks order around the selected models, identification and supply requirements.
List each terminal model, circuit function, conductor type and size, and quantity. Separate feed-through, protective-earth and special-function positions.
Fournir les numéros de pièce, les illustrations d'étiquettes et toute information de lot ou de traçabilité requise pour la commande.
Spécifier les quantités par modèle, par emballage individuel, par carton extérieur et la destination de livraison.
They provide organized conductor termination points in control cabinets and electrical panels. The required model depends on the circuit function, wire capacity, electrical ratings, rail interface and installation space.
The PT range lists push-in connection for suitable solid or ferruled conductors. SJ is a cage spring range. Conductor insertion and release procedures depend on the selected mechanism and model; follow its specific instructions rather than treating both names as interchangeable.
No universal rail fit is claimed. PT specifies NS 35; SJ lists TH35-7.5 and TH35-15; TK lists TH35-7.5. JH1A includes 35 mm and 28 mm rail widths. Confirm the rail interface for your exact model.
They serve different circuit functions. PT includes PE configurations, UK includes USLKG protective-earth models, and SAK includes EK models. Review the intended earth connection and mounting requirements separately; do not apply feed-through current or voltage ratings by assumption.
Do not assume compatibility. Match bridges, end plates, markers and fixing accessories to the terminal model and manufacturer drawing. UK product information identifies model-specific jumper and end-plate options.
It depends on the connection mechanism and approved conductor preparation. Provide the wire type, size and ferrule details, and check the selected terminal's instructions and clamping capacity.
No. A material flammability classification is not certification of the complete terminal block. Request model-specific certification or test evidence where your project requires it.
This page focuses on DIN rail terminal blocks. For dedicated incoming-to-branch power connections such as UKK, K and UTJ5, use the separate Power Distribution Blocks range.
Send the terminal schedule, rail layout, bridge positions, circuit labels and quantities for a feasibility review. Assembly, marking, sample and packing options are confirmed for the requested configuration.
Send the terminal series and model, conductor schedule, rail drawing, accessory list and quantities. Include required labels, packing and project documentation. Include the exact model quantities, delivery destination and required documentation.
Envoyez vos numéros de pièce, les illustrations des étiquettes, les quantités par emballage et les exigences d'expédition. La faisabilité, les exigences d'échantillons, les quantités minimales et les délais de livraison sont confirmés pour les modèles demandés.
