35 × 7.5 mm Calha em Aço Azul-Branco DIN
YOCL Calha elétrica em aço branco-azulado DIN com perfil de calha 35 × 7.5 mm para montagem de equipamento elétrico.
- Aparência superficial branco-azulada.
- Secção em aço, espessura nominal 1.0 mm.
- Ranholas de montagem alongadas 6.2 × 15 mm.
- Comprimentos standard: 1 m ou 2 m.
Visão Geral
A Calha Elétrica em Aço Branco-Azulado YOCL 35 × 7.5 mm DIN fornece um perfil de montagem de calha com uma aparência superficial branco-azulada. A secção em aço tem 35 mm de largura e 7.5 mm de profundidade, com uma espessura nominal de 1.0 mm.
A base da calha contém ranholas de fixação alongadas 6.2 × 15 mm. Os comprimentos standard são 1 m e 2 m. Esta configuração é identificada pelas suas dimensões de secção, geometria das ranhuras e aparência branco-azulada especificada.
Características
- Calha em aço com aparência superficial branco-azulada.
- 35 × 7.5 mm top-hat profile.
- 1.0 mm nominal thickness.
- Ranholas de montagem alongadas 6.2 × 15 mm.
- Standard lengths of 1 m and 2 m.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Marca | YOCL Elétrico |
| Tipo de produto | Slotted steel DIN rail |
| Material | Steel |
| Surface appearance | Blue-white |
| Perfil | Top-hat, 35 × 7.5 mm |
| Profile width | 35 mm |
| Profile depth | 7.5 mm |
| Nominal thickness | 1.0 mm |
| Mounting hole shape | Elongated slot |
| Mounting slot size | 6.2 × 15 mm |
| Comprimentos standard | 1 m / 2 m |

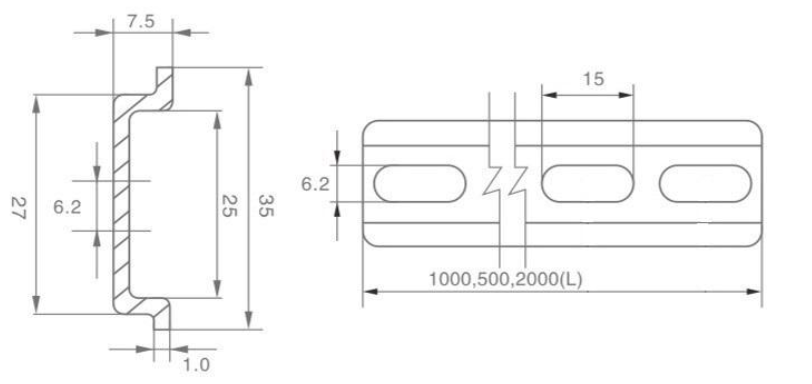

Dimensão
The mounting profile measures 35 × 7.5 mm, with 6.2 × 15 mm slot openings. Standard rail lengths are 1,000 and 2,000 mm.
Guia de Seleção
Match the top-hat profile and 1.0 mm nominal thickness to the equipment mounting specification. Include the blue-white appearance in the purchase description when that finish is required for the panel assembly.
Choose 1 m or 2 m length to suit the planned rail run. Check the slot dimensions against the fixing arrangement. Provide any project requirement for a particular coating process or material grade with the enquiry so it can be addressed separately in the specification.
Informações de Encomenda
Specify the blue-white steel rail, 35 × 7.5 mm profile, 1.0 mm nominal thickness, 6.2 × 15 mm slots, required length and quantity. Include any relevant equipment mounting reference or panel drawing.
