801P3 Serie Schnellsteckverbinder
801P3 Serie Schnellverbindungs-Drahtverbinder sind Katalog-Schnellverbinder für Drahtverbindungen mit PP Gehäusen und modellspezifischen Leiterbereichen.
- 3 Modellcodes, die Katalogquerschnitte von 0.5 bis 6 mm² abdecken.

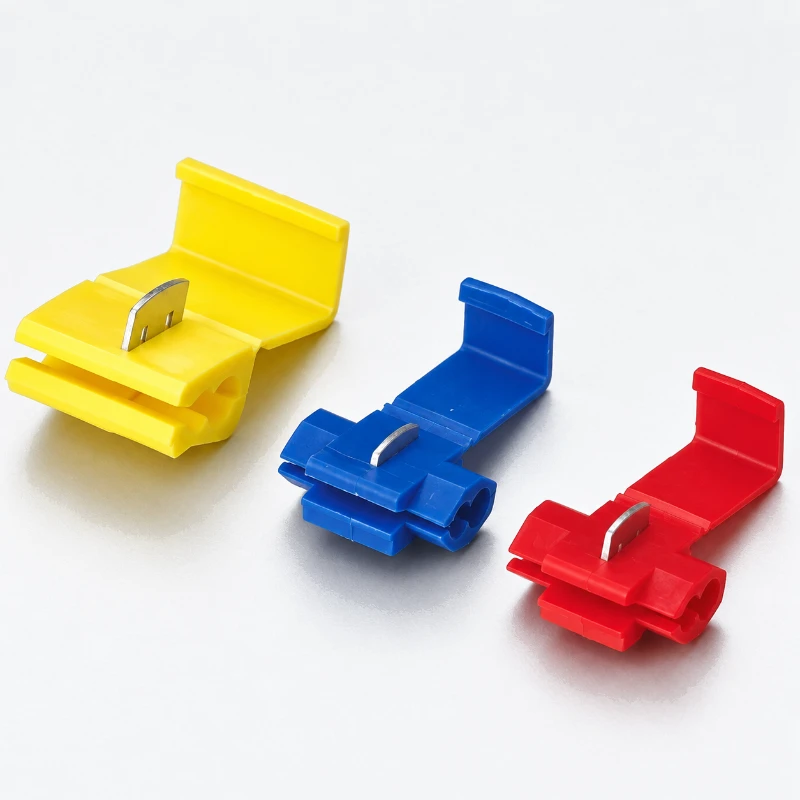

- Rote, blaue und gelbe Modelle kennzeichnen die aufgeführten Drahtgrößenbereiche.
- W- und L-Abmessungen werden für jedes Modell in Millimetern angegeben.
- Katalog-Verpackungsmenge: 200 Stück pro Packung für jedes aufgeführte Modell.
Übersicht
801P3 Serie Schnellverbindungs-Drahtverbinder sind Schnellverbinder zum Verbinden von Leitern in den unten aufgeführten Katalog-Drahtbereichen. Die PP Gehäusemodelle decken drei Leitergrößenbereiche von 0.5 bis 6 mm² ab. Bestätigen Sie den Modellcode, den Drahtquerschnitt und die W × L-Abmessungen bei der Auswahl eines Verbinders.
Merkmale
- PP Gehäuse für jedes Modell dieser Serie spezifiziert.
- Rote, blaue und gelbe Katalogfarben unterscheiden die aufgeführten Drahtbereiche.
- Modellspezifische B × L-Abmessungen unterstützen Platz- und Layoutprüfungen.
Technische Daten
| Parameter | Katalogspezifikation |
|---|---|
| Produkttyp | Schnellverbindungs-Drahtverbinder |
| Gehäusematerial | PP |
| Katalog-Leiterquerschnittsbereich | 0.5–6 mm² |
| Katalogpackungsmenge | 200 Stück pro Packung |
Abmessung
W and L are the dimensions marked on the catalog drawings, in millimeters. The drawing reference identifies which of the two source shapes corresponds to each model.
| Modell | Conductor cross-section (mm²) | Catalog AWG | B (mm) | L (mm) | Farbe | Zeichnungsreferenz | Pieces/pack |
|---|---|---|---|---|---|---|---|
| 801P3 | 0.5–1.0 | 22–18 | 20.0 | 27.0 | Rot | Picture 1 | 200 |
| 802P3 | 0.75–2.5 | 18–14 | 20.0 | 27.0 | Blau | Picture 1 | 200 |
| 803P3 | 4–6 | 12–10 | 20.5 | 34.5 | Gelb | Picture 2 | 200 |
Auswahlhilfe
Select by conductor cross-section and catalog model code. Check the W and L dimensions against the available space, and specify the model and quantity when requesting a quote.
