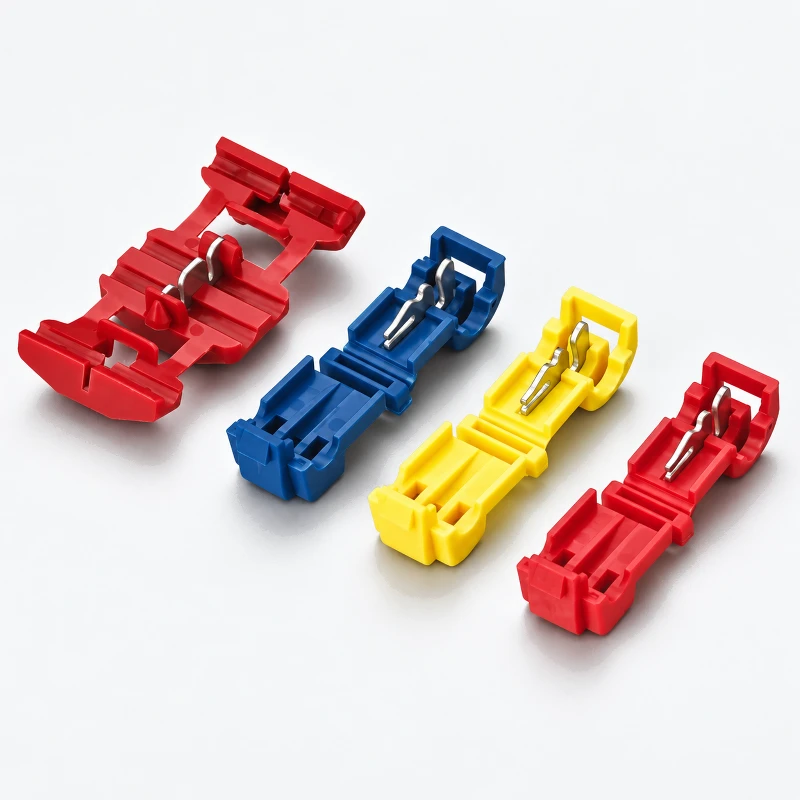

878 Serie Schnellsteckverbinder
878 Serie Schnellverbindungs-Drahtverbinder sind Katalog-Schnellverbinder für Drahtverbindungen mit Nylon (PA66)-Gehäusen und modellspezifischen Leiterbereichen.
- 4 Modellcodes, die Katalogquerschnitte von 0.5 bis 6 mm² abdecken.
- Rote, blaue und gelbe Modelle kennzeichnen die aufgeführten Drahtgrößenbereiche.
- W- und L-Abmessungen werden für jedes Modell in Millimetern angegeben.
- Katalog-Verpackungsmenge: 200 Stück pro Packung für jedes aufgeführte Modell.
Übersicht
878 Serie Schnellverbindungs-Drahtverbinder sind Schnellverbinder zum Verbinden von Leitern in den unten aufgeführten Katalog-Drahtbereichen. Die Nylon (PA66)-Gehäusemodelle decken drei Leitergrößengruppen von 0.5 bis 6 mm² ab. Bestätigen Sie den Modellcode, den Drahtquerschnitt und die B × L-Abmessungen bei der Auswahl eines Verbinders.
Merkmale
- Nylon (PA66)-Gehäuse für jedes Modell dieser Serie spezifiziert.
- Rote, blaue und gelbe Katalogfarben unterscheiden die aufgeführten Drahtbereiche.
- Modellspezifische B × L-Abmessungen unterstützen Platz- und Layoutprüfungen.
Technische Daten
| Parameter | Katalogspezifikation |
|---|---|
| Produkttyp | Schnellverbindungs-Drahtverbinder |
| Gehäusematerial | Nylon (PA66) |
| Katalog-Leiterquerschnittsbereich | 0.5–6 mm² |
| Katalogpackungsmenge | 200 Stück pro Packung |
Abmessung
W and L are the dimensions marked on the catalog drawings, in millimeters. The drawing reference identifies which of the two source shapes corresponds to each model.
| Modell | Conductor cross-section (mm²) | Catalog AWG | B (mm) | L (mm) | Farbe | Zeichnungsreferenz | Pieces/pack |
|---|---|---|---|---|---|---|---|
| 87806 | 0.5–1.0 | 22–18 | 9.8 | 37.0 | Rot | Picture 1 | 200 |
| 87816 | 0.75–2.5 | 18–14 | 9.8 | 37.0 | Blau | Picture 1 | 200 |
| 87826 | 4–6 | 12–10 | 9.8 | 37.0 | Gelb | Picture 1 | 200 |
| 87808 | 0.5–1.0 | 22–18 | 35 | 34.0 | Rot | Picture 2 | 200 |
Auswahlhilfe
Select by conductor cross-section and catalog model code. Check the W and L dimensions against the available space, and specify the model and quantity when requesting a quote.
