IP44 Soket Dudukan Panel Lurus
YOCL ELECTRIC IP44 soket industri lurus yang dipasang di panel untuk koneksi daya industri tetap.
- Peringkat arus: 16 / 32 A.
- Susunan kontak: 2P+E / 3P+E / 3P+N+E.
- Soket betina dengan penutup berengsel dan flensa pemasangan panel.
- Tabel pemilihan model lengkap mencakup tegangan, posisi kontak bumi, rentang konduktor, dan dimensi spesifik housing.
- Pilih dan tanyakan berdasarkan kode model NM lengkap.
Tinjauan
YOCL ELECTRIC IP44 soket industri lurus yang dipasang di panel menyediakan titik koneksi betina tetap untuk colokan industri yang kompatibel. Seri ini mencakup peringkat 16 / 32 A dan susunan kontak 2P+E, 3P+E, 3P+N+E. Setiap model menggabungkan peringkat arus, tegangan, posisi kontak bumi, dan desain housing tertentu.
Tabel pemilihan menyatukan versi selungkup yang tersedia dalam satu keluarga produk. Gunakan kode model NM lengkap untuk menentukan konfigurasi listrik dan dimensi pemasangan yang sesuai.
Fitur
- Sumbu soket lurus dan flensa pemasangan untuk instalasi panel.
- Peringkat perlindungan IP44 untuk model yang tercantum.
- Penutup berengsel di muka soket.
- Konfigurasi biru dan merah terdaftar berdasarkan model yang tepat dalam tabel pemilihan.
- Rentang konduktor dan dimensi pemasangan spesifik model untuk memilih koneksi listrik dan ruang instalasi.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Merek | YOCL ELEKTRIK |
| Jenis produk | IP44 Soket Dudukan Panel Lurus |
| Jenis Kelamin Kontak | Soket betina |
| Pemasangan | Terpasang di panel lurus |
| Rating proteksi | IP44 |
| Pilihan arus terukur | 16 / 32 A |
| Susunan kontak | 2P+E / 3P+E / 3P+N+E |
| Konfigurasi tegangan | 220–240 V; 380–415 V; 220–380 / 240–415 V |
| Posisi kontak pentanahan | 6 jam |
| Penampang konduktor | Nilai spesifik model dalam tabel pemilihan |
| Versi housing | Rumah H, 16/32 A; Rumah K, 16/32 A; Rumah standar, 16/32 A |
| Opsi model | 18 |
Tabel Pemilihan Model
Nilai tegangan dan arus termasuk dalam baris model yang tepat. Tanda hubung menunjukkan bahwa tidak ada nilai spesifik model yang tersedia dalam data yang diberikan.
Rumah H, 16/32 A
| Model | Arus terukur (A) | Kontak | Tegangan (V) | Posisi bumi | Warna | Conductor cross-section (mm²) |
|---|---|---|---|---|---|---|
| NM-313H | 16 | 2P+E | 220–240 | 6 jam | Biru | 1–2.5 |
| NM-323H | 32 | 2P+E | 220–240 | 6 jam | Biru | 2.5–6 |
| NM-314H | 16 | 3P+E | 380–415 | 6 jam | Merah | 1–2.5 |
| NM-324H | 32 | 3P+E | 380–415 | 6 jam | Merah | 2.5–6 |
| NM-315H | 16 | 3P+N+E | 220–380 / 240–415 | 6 jam | Merah | 1–2.5 |
| NM-325H | 32 | 3P+N+E | 220–380 / 240–415 | 6 jam | Merah | 2.5–6 |
K housing, 16/32 A
| Model | Arus terukur (A) | Kontak | Tegangan (V) | Posisi bumi | Warna | Conductor cross-section (mm²) |
|---|---|---|---|---|---|---|
| NM-313K | 16 | 2P+E | 220–240 | 6 jam | Biru | 1–2.5 |
| NM-323K | 32 | 2P+E | 220–240 | 6 jam | Biru | 2.5–6 |
| NM-314K | 16 | 3P+E | 380–415 | 6 jam | Merah | 1–2.5 |
| NM-324K | 32 | 3P+E | 380–415 | 6 jam | Merah | 2.5–6 |
| NM-315K | 16 | 3P+N+E | 220–380 / 240–415 | 6 jam | Merah | 1–2.5 |
| NM-325K | 32 | 3P+N+E | 220–380 / 240–415 | 6 jam | Merah | 2.5–6 |
Standard housing, 16/32 A
| Model | Arus terukur (A) | Kontak | Tegangan (V) | Posisi bumi | Warna | Conductor cross-section (mm²) |
|---|---|---|---|---|---|---|
| NM-313 | 16 | 2P+E | 220–240 | 6 jam | Biru | 1–2.5 |
| NM-323 | 32 | 2P+E | 220–240 | 6 jam | Biru | 2.5–6 |
| NM-314 | 16 | 3P+E | 380–415 | 6 jam | Merah | 1–2.5 |
| NM-324 | 32 | 3P+E | 380–415 | 6 jam | Merah | 2.5–6 |
| NM-315 | 16 | 3P+N+E | 220–380 / 240–415 | 6 jam | Merah | 1–2.5 |
| NM-325 | 32 | 3P+N+E | 220–380 / 240–415 | 6 jam | Merah | 2.5–6 |
Dimensi
Dimension letters apply to the individual housing drawing. The same letter can identify a different feature on another housing version. Select the mounting dimensions from the exact model row.

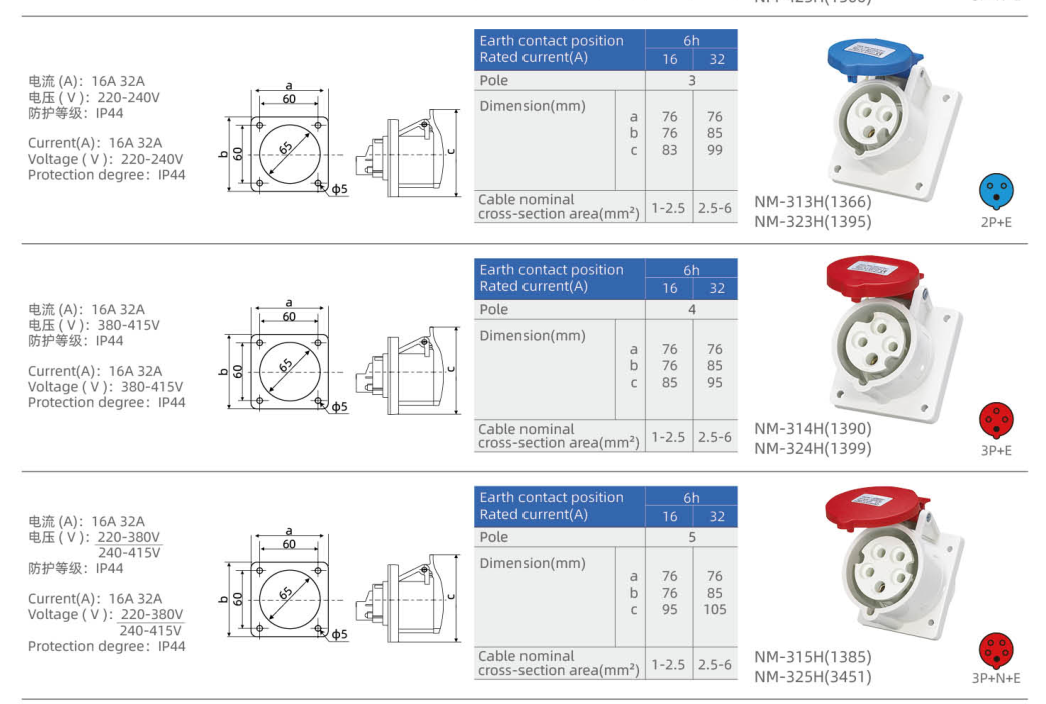

Rumah H, 16/32 A
| Model | a (mm) | b (mm) | c (mm) |
|---|---|---|---|
| NM-313H | 76 | 76 | 83 |
| NM-323H | 76 | 85 | 99 |
| NM-314H | 76 | 76 | 85 |
| NM-324H | 76 | 85 | 95 |
| NM-315H | 76 | 76 | 95 |
| NM-325H | 76 | 85 | 105 |
Additional drawing dimensions (mm): Fixing centres 60 × 60; circular opening Ø65; fixing holes Ø5.

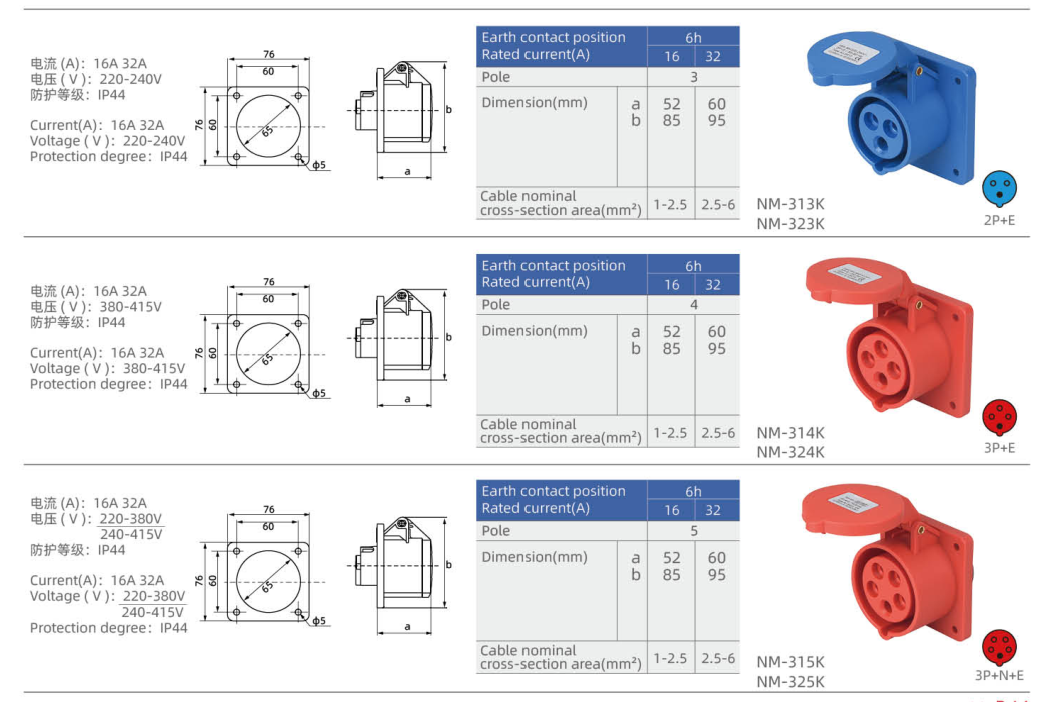

K housing, 16/32 A
| Model | a (mm) | b (mm) |
|---|---|---|
| NM-313K | 52 | 85 |
| NM-323K | 60 | 95 |
| NM-314K | 52 | 85 |
| NM-324K | 60 | 95 |
| NM-315K | 52 | 85 |
| NM-325K | 60 | 95 |
Additional drawing dimensions (mm): Flange 76 × 76; fixing centres 60 × 60; circular opening Ø65; fixing holes Ø5.

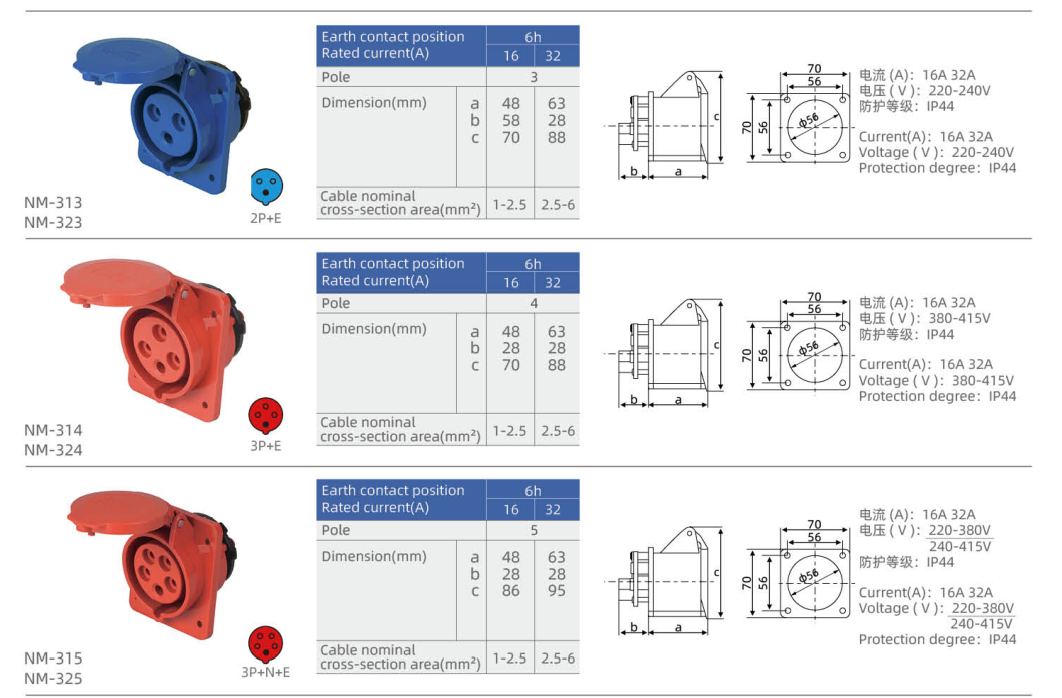

Standard housing, 16/32 A
| Model | a (mm) | b (mm) | c (mm) |
|---|---|---|---|
| NM-313 | 48 | 58 | 70 |
| NM-323 | 63 | 28 | 88 |
| NM-314 | 48 | 28 | 70 |
| NM-324 | 63 | 28 | 88 |
| NM-315 | 48 | 28 | 86 |
| NM-325 | 63 | 28 | 95 |
Additional drawing dimensions (mm): Flange 70 × 70; fixing centres 56 × 56; circular opening Ø56.
Panduan Pemilihan
- Choose the rated current and contact arrangement required for the connection.
- Match the voltage configuration and earth contact position to the mating plug. Colour alone is insufficient for model selection.
- Select the housing version and use its own mounting and conductor-range values.
- Include the complete model code and quantity in the enquiry.
Informasi Pemesanan
For a quotation, provide the complete NM model code, required quantity and mounting version. If identifying a replacement, include a photograph of the existing contact face and mounting layout.
