Steker & Soket Industri
Produsen
Buat koneksi daya yang serasi dengan steker, soket, dan format pemasangan yang tepat. Jelajahi keluarga produk IP44 dan IP67, instalasi panel dan permukaan, serta kopling kabel. Konfirmasikan setiap peringkat terhadap model yang dipilih.
Seri Steker & Soket Industri
Buka katalog lengkap

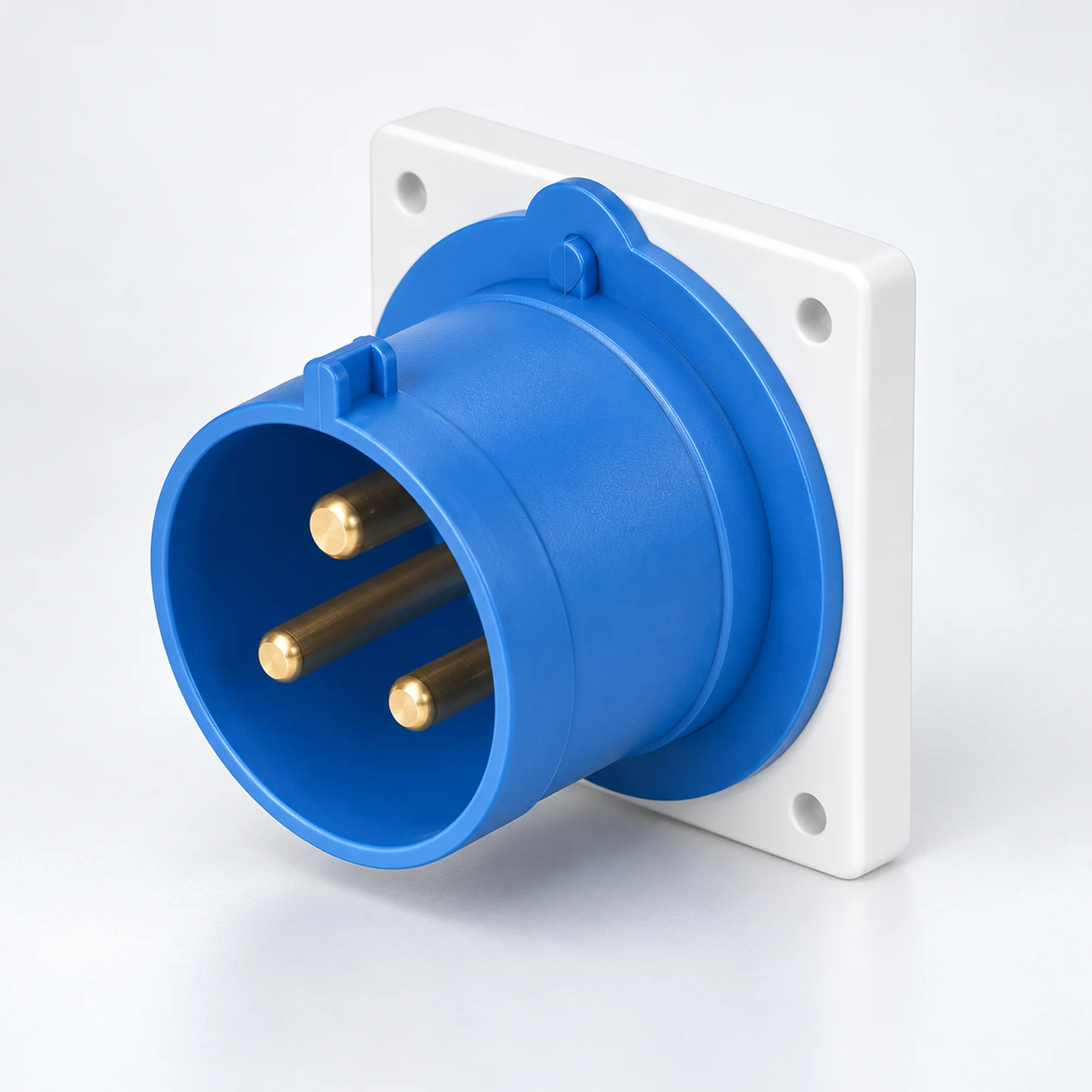

IP44 Saluran Masuk Peralatan Industri
IP44 Steker Industri

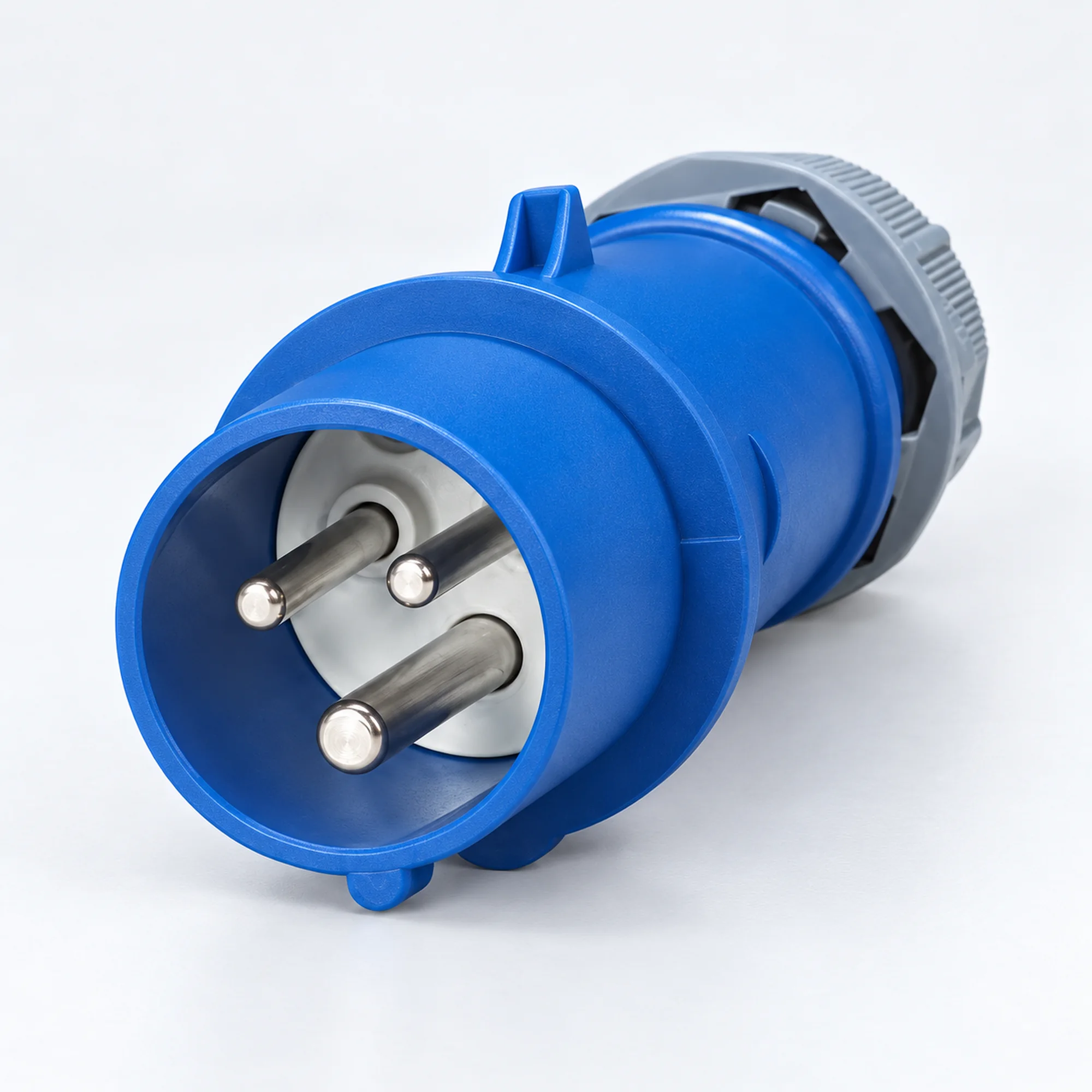

IP67 Steker Industri

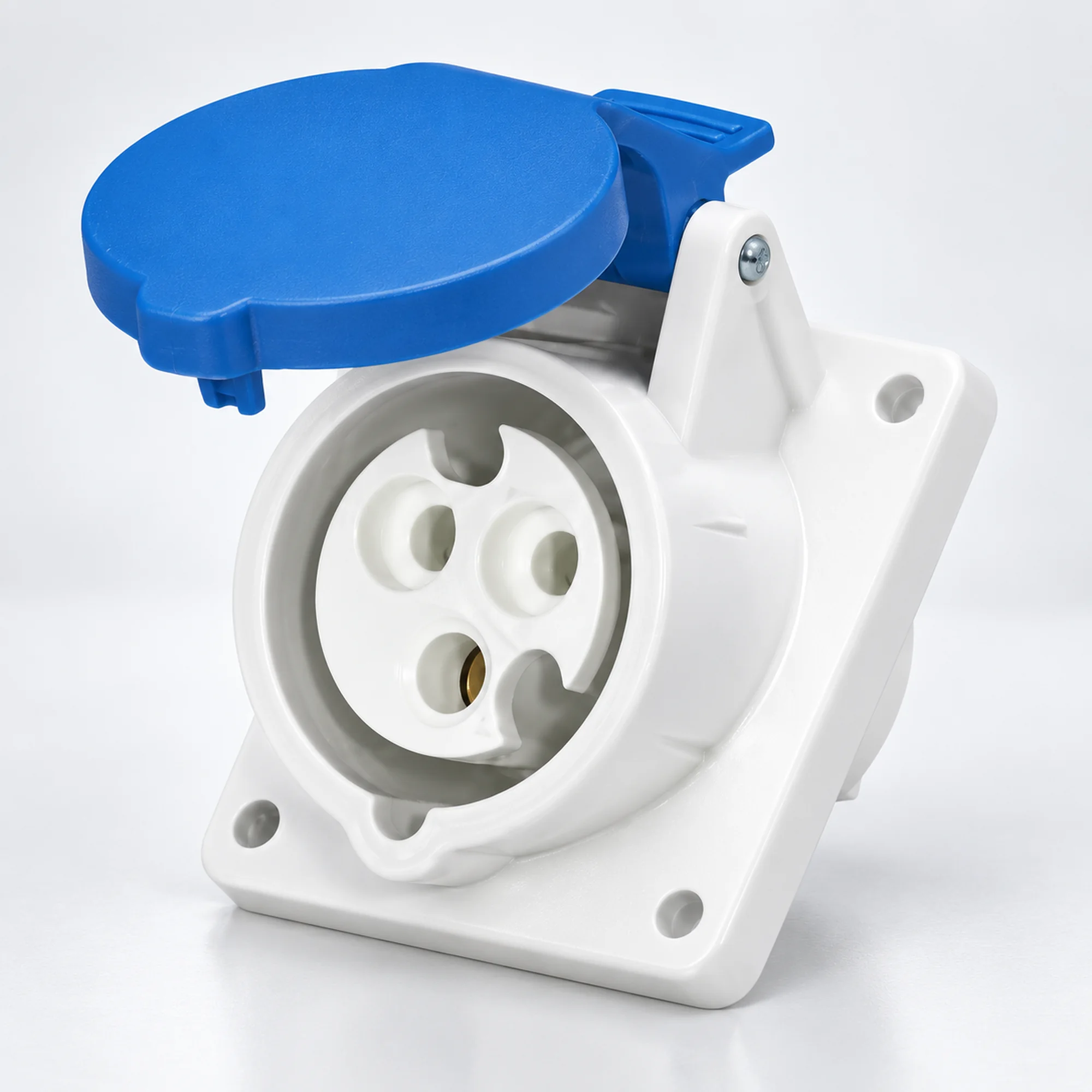

IP44 Soket Dudukan Panel Miring
IP44 Soket Dudukan Panel Lurus
IP44 Soket Industri Dudukan Permukaan

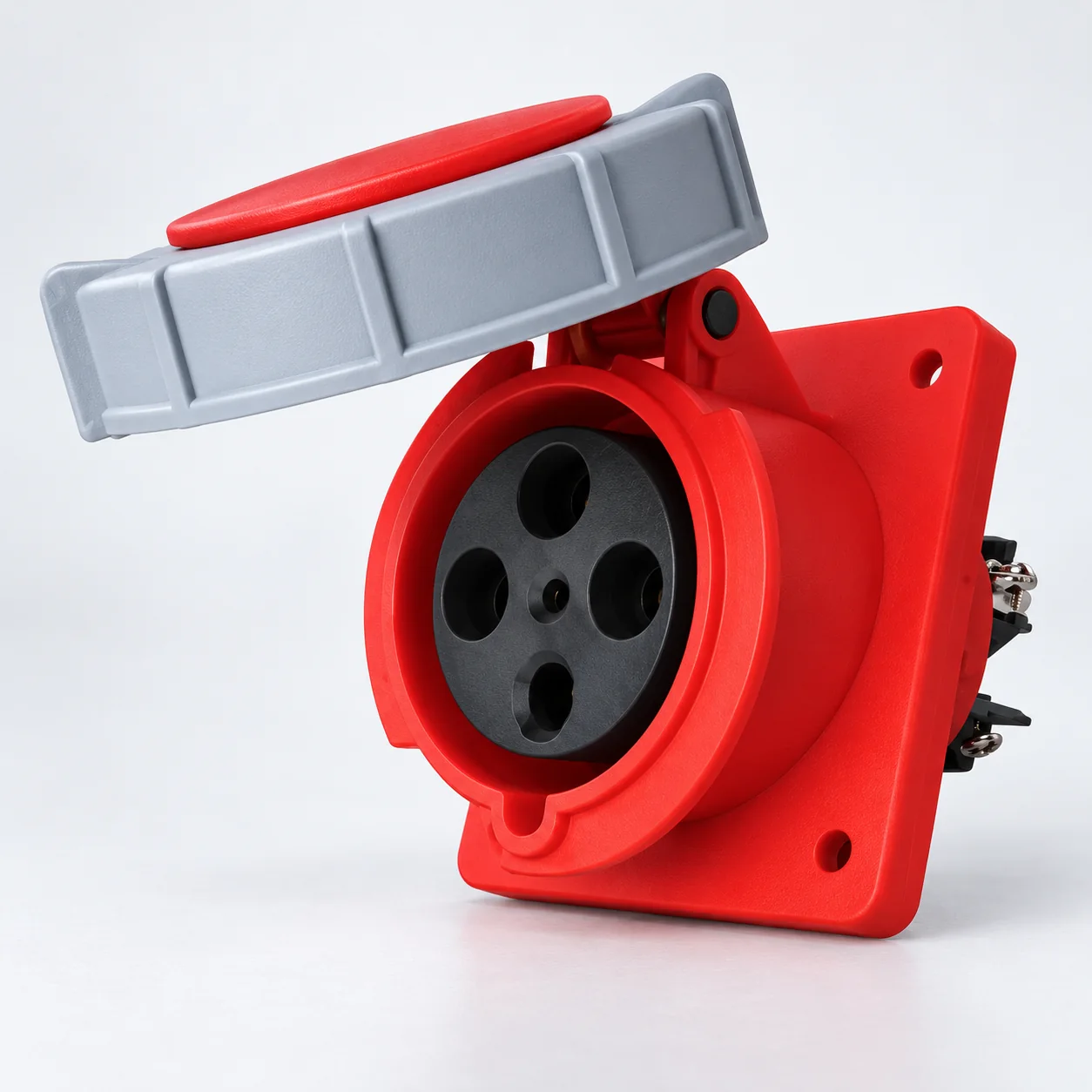

IP67 Soket Dudukan Panel Miring

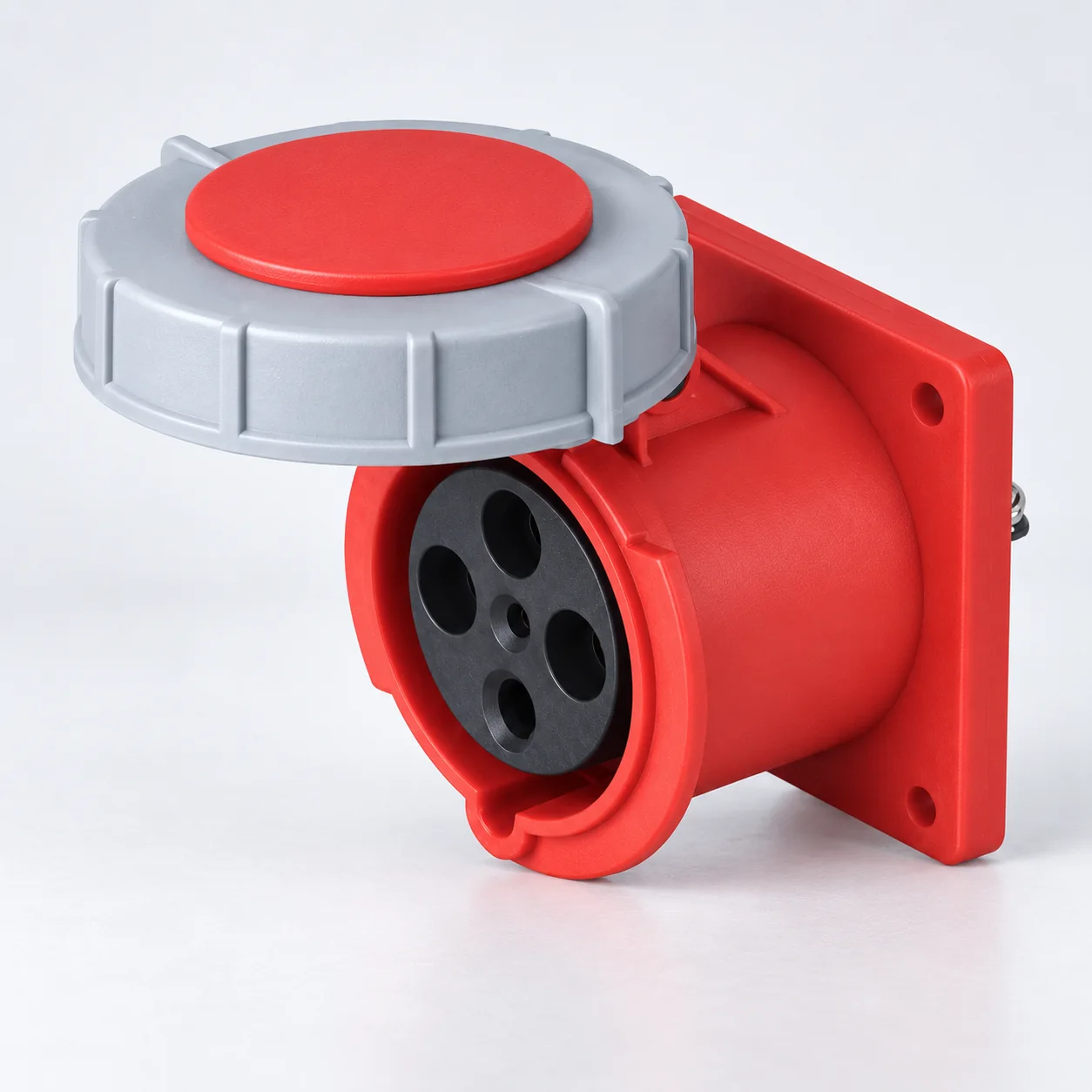

IP67 Soket Dudukan Panel Lurus

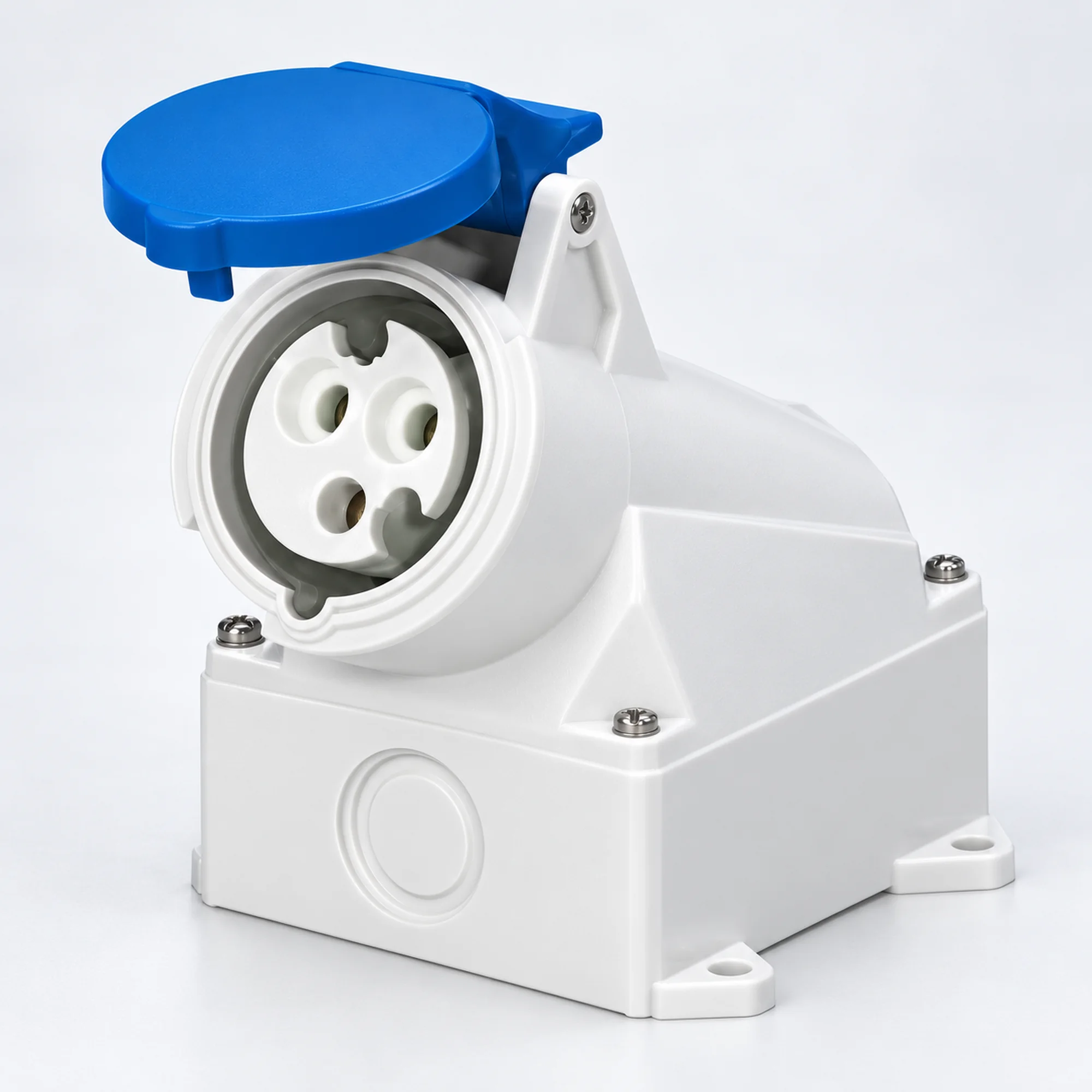

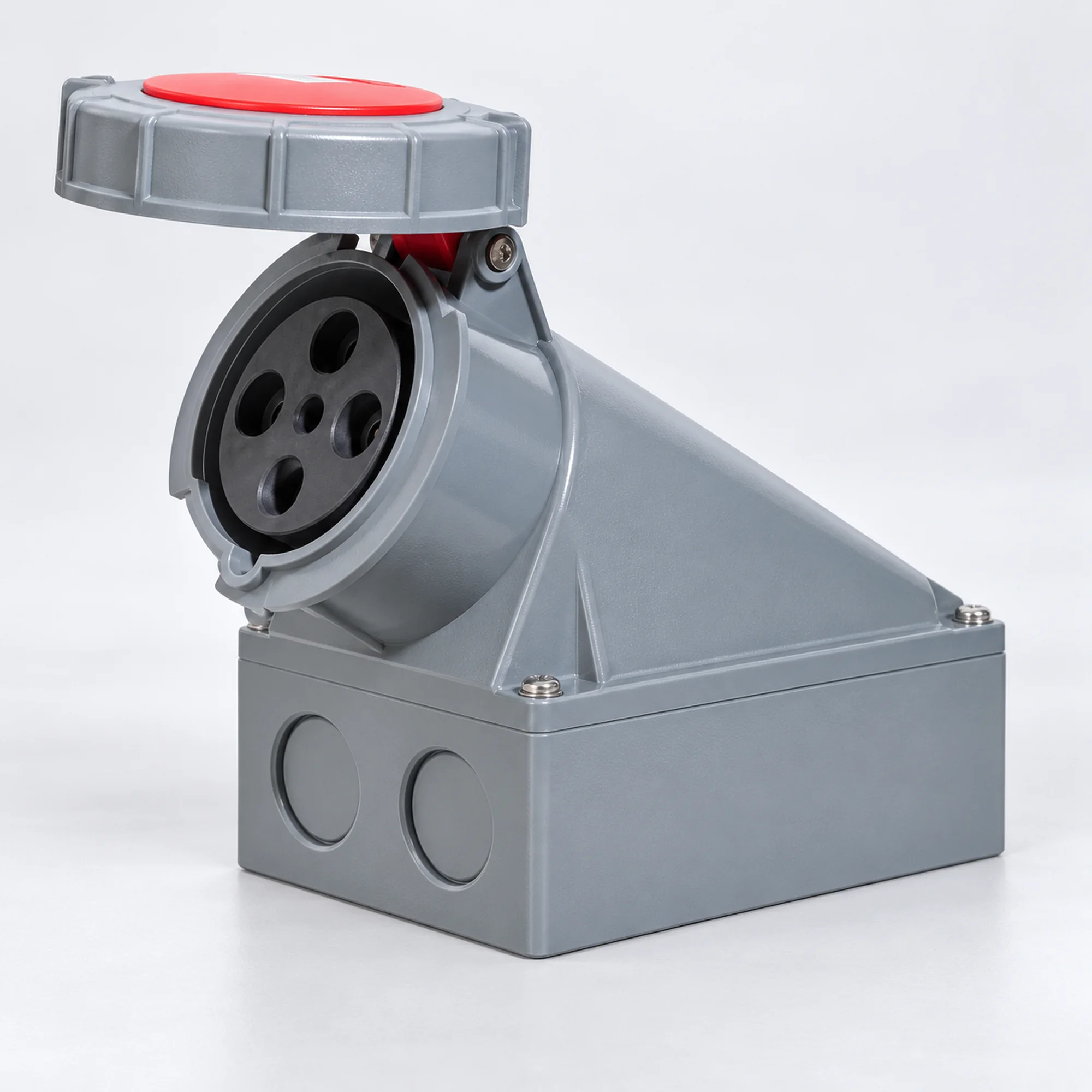

IP67 Soket Industri Dudukan Permukaan

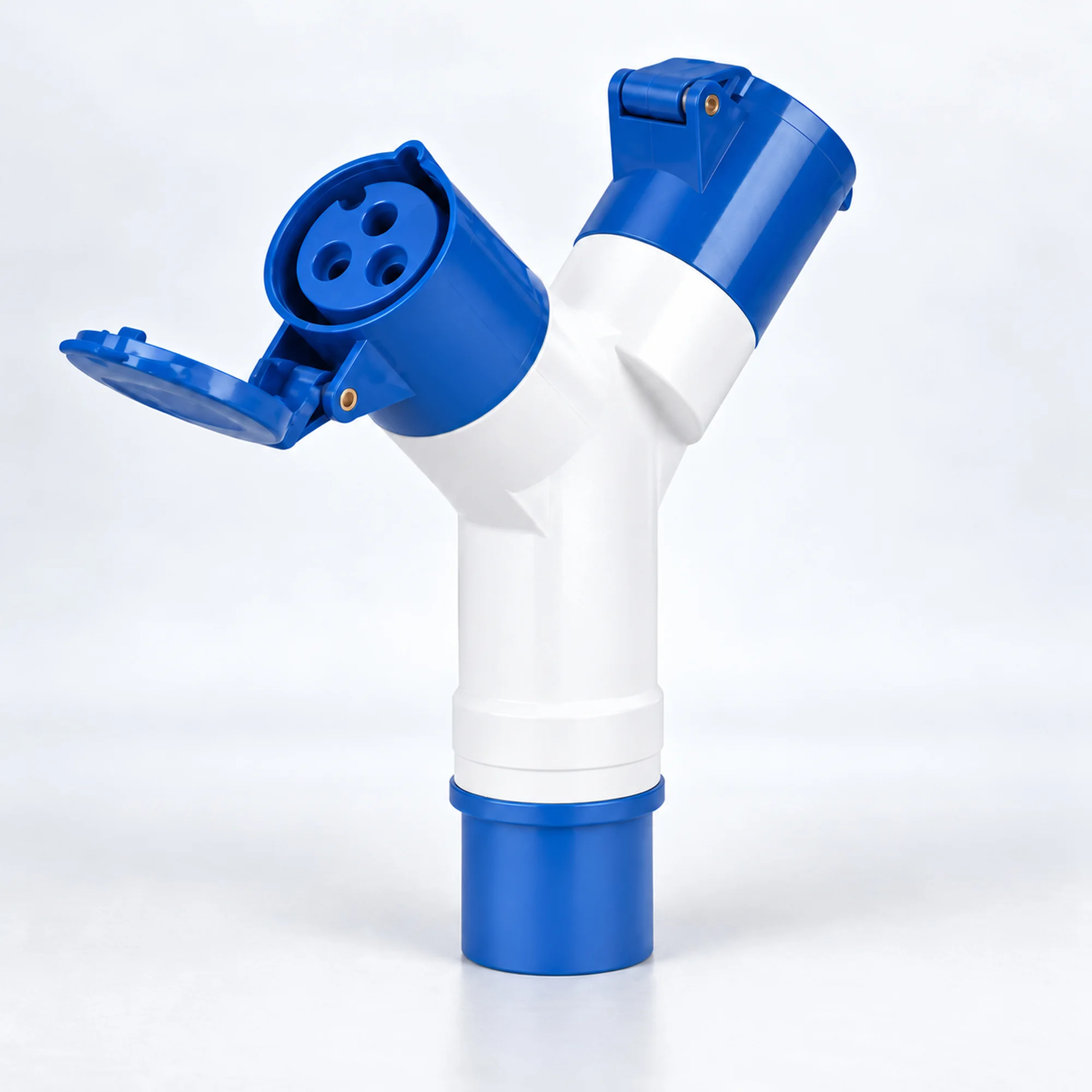

Adaptor Soket Multi-Outlet Industri

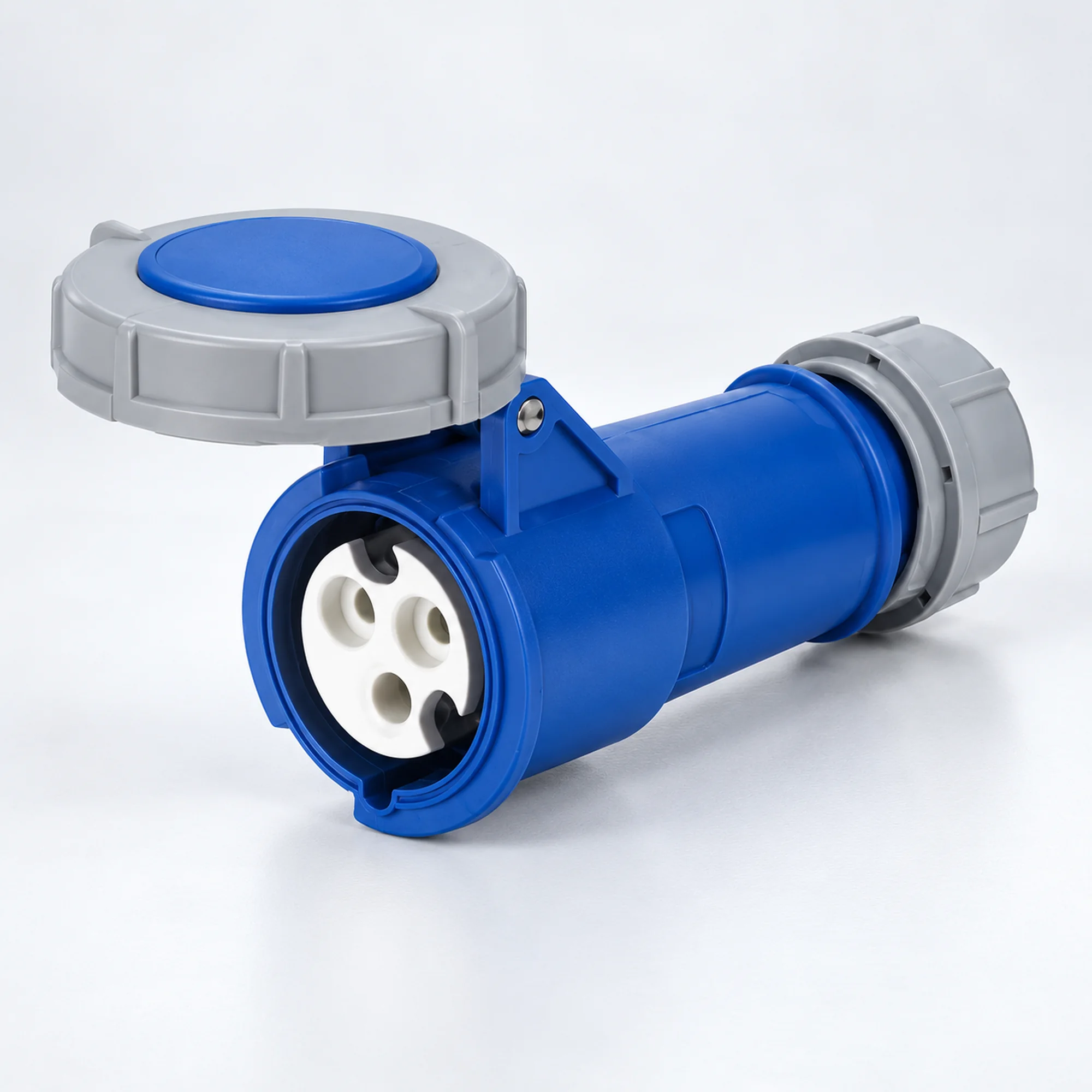

IP44 Kopling Kabel Industri
Pilih format koneksi
| Konstruksi | Fokus pemilihan | Referensi seri |
|---|---|---|
| Steker kabel & inlet peralatan | Pilih steker yang dipasang pada kabel untuk kabel yang dapat dilepas atau inlet peralatan untuk pemasangan peralatan. Keluarga IP44 yang terdaftar mencakup 16 A dan 32 A; keluarga steker kabel IP67 juga mencantumkan model 63 A dan 125 A. | Steker IP44 · Steker IP67 · Inlet peralatan |
| Soket panel & permukaan | Soket panel lurus dan bersudut menawarkan perutean dan akses kabel yang berbeda. Soket yang dipasang di permukaan menyediakan penutup pemasangan belakang. Pilih model yang tepat untuk arus, kutub, dan dimensi panel. | Panel lurus · Panel bersudut · Pemasangan permukaan |
| Kopler kabel & adaptor outlet | Kopler kabel menyediakan koneksi ujung kabel betina. Adaptor multi-outlet membagi satu input menjadi beberapa outlet; peringkat input dan perakitan tetap membatasi beban gabungan. | Kopler kabel IP44 · Adaptor multi-outlet |
Temukan koneksi industri Anda.
Pilih parameter katalog, pilih model, dan kirimkan langsung untuk penawaran harga. Tidak perlu halaman produk individual.
MODEL KATALOG TERPILIH
Minta Penawaran ↗Ini adalah kecocokan katalog, bukan persetujuan kompatibilitas atau pemasangan.
Tidak dapat menemukan konfigurasi Anda? Tanyakan kepada kami untuk memeriksa model atau tanda Anda.
Selalu verifikasi tegangan, frekuensi, kutub, arus terukur, posisi kontak bumi, dan antarmuka pasangan lengkap terhadap tanda produk sebelum pemasangan. Cam-Lock, konektor melingkar, antarmuka domestik, dan adaptor multi-stopkontak memerlukan tinjauan terpisah.
Pahami posisi jam soket.
Referensi visual untuk pemilihan koneksi multipole—bukan pengganti tanda dan gambar model yang dipilih.
Mulai dari suplai
Identifikasi tegangan, frekuensi, dan susunan kutub yang diperlukan dari persyaratan instalasi.
Periksa antarmuka pasangan yang lengkap
Konfirmasikan model colokan dan soket, arus terukur, dan posisi kontak bumi secara bersamaan. Warna atau jumlah pin yang serupa tidak menetapkan kompatibilitas.
Baca tampilan dengan benar
Ilustrasi ini diberi label sebagai tampilan depan soket. Jangan gunakan sebagai diagram pengkabelan belakang atau menyimpulkan pengkabelan terminal dari ilustrasi.
Pisahkan sistem kutub tunggal
Rangkaian Cam-Lock tidak dipilih menggunakan bagan posisi jam multipole ini. Lihat informasi produknya sendiri.
Menguji koneksi, bukan hanya rumahnya.
Tinjau operasi mekanis, isolasi listrik, dan kinerja lingkungan saat mengkualifikasi koneksi industri.
Suhu tinggi & rendah
Memeriksa perilaku setelah paparan suhu tertentu. Minta batas suhu yang berlaku dan pemeriksaan pasca-pengujian daripada mengasumsikan rentang universal.
Perilaku kawat pijar
Menilai respons material terhadap elemen uji yang dipanaskan dalam kondisi tertentu. Suhu pengujian dan material atau komponen yang berlaku harus diidentifikasi.
Kenaikan suhu
Memeriksa pemanasan dalam kondisi arus dan koneksi yang ditentukan. Ukuran kabel, terminasi, dan konfigurasi pengujian memengaruhi hasil.
Paparan air
Menggambarkan pengaturan pengujian paparan air. Konfirmasikan pengujian perlindungan yang tepat, kondisi perakitan, dan cakupan laporan untuk produk berperingkat IP yang dipilih.
Pelacakan isolasi
Menggambarkan penilaian perilaku pelacakan permukaan. Bukti CTI/PTI berkaitan dengan bahan dan kondisi yang diuji, bukan persetujuan menyeluruh untuk setiap produk.
Foto-foto menggambarkan metode pengujian dari materi referensi yang disediakan; foto-foto tersebut tidak menetapkan kepemilikan laboratorium YOCL atau sertifikasi model. Untuk paparan debu dan persyaratan proyek lainnya, minta cakupan pengujian dan laporan spesifik model yang berlaku.
Sesuaikan koneksi lengkap.
Warna atau tampilan housing saja tidak cukup untuk menentukan pasangan sambungan.
Arus & suplai
Tentukan arus operasi, tegangan, dan frekuensi. Rentang 16–125 A tidak tersedia di setiap keluarga; periksa tabel model yang dipilih dan kondisi aplikasi.
Kutub & posisi kontak
Untuk produk multipole, cocokkan 2P+E, 3P+E atau 3P+N+E sesuai kebutuhan, bersama dengan posisi jam kontak bumi yang ditentukan. Jaga agar pemilihan Cam-Lock tetap terpisah.
Perlindungan & instalasi
Pilih konfigurasi IP44 atau IP67 yang dinyatakan dan konfirmasikan kondisi pasangan atau tertutup yang diperlukan, penyegelan kabel, dan instruksi instalasi untuk model tersebut.
Pemasangan & kabel
Konfirmasikan pemasangan lurus, bersudut, atau permukaan, lubang panel, dan pusat pemasangan. Sesuaikan kapasitas konduktor dan diameter selubung kabel lengkap dengan spesifikasi masuk kabel yang dipilih.
Kirim colokan & soket industri Anda
persyaratan.
Kirim keluarga produk, model, kuantitas, arus, tegangan, frekuensi, susunan kutub, posisi jam, persyaratan perlindungan, dan detail pemasangan atau kabel.
Siapkan permintaan penawaranDari pemilihan model hingga pasangan siap pesan.
Sepakati spesifikasi dan bukti yang diperlukan sebelum melakukan pemesanan Anda.
Jelajahi manufakturKedua referensi pasangan
Berikan referensi colokan dan soket, atau foto yang jelas dari tanda yang ada. Konfirmasikan antarmuka lengkap daripada memesan berdasarkan warna saja.
Informasi pemasangan
Sertakan gambar panel, dimensi kabel, paparan dalam/luar ruangan, dan kondisi operasi yang diharapkan.
Bukti yang diperlukan
Cantumkan standar, persetujuan, dan laporan pengujian yang berlaku yang disyaratkan oleh proyek. Konfirmasikan cakupannya untuk model yang tepat sebelum persetujuan.
Persyaratan pasokan
Konfirmasikan kuantitas, aksesori, pelabelan, pengemasan, dan tujuan pengiriman. Tinjau sampel jika kesesuaian antarmuka perlu diverifikasi.
OEM & PENGEMASAN
Spesifikasi Anda.
Rencana pengemasan Anda.
Susun pesanan colokan & soket industri Anda berdasarkan model, identifikasi, dan persyaratan pasokan yang dipilih.
Jadwal model
Berikan referensi colokan dan soket, atau foto yang jelas dari tanda yang ada. Konfirmasikan antarmuka lengkap daripada memesan berdasarkan warna saja.
Label & identifikasi
Sediakan nomor suku cadang, karya seni label, dan informasi batch atau ketertelusuran apa pun yang diperlukan untuk pesanan.
Jumlah kemasan
Tentukan kuantitas per model, kemasan individual, karton luar, dan tujuan pengiriman.
Steker & Soket Industri
pertanyaan pembelian.
Apa perbedaan antara colokan, soket, dan kopling kabel?
Colokan kabel yang tercantum memiliki kontak pria. Kopling kabel menyediakan koneksi ujung kabel wanita. Soket panel dan permukaan dipasang pada peralatan atau selungkup. Inlet peralatan adalah antarmuka terpisah yang dipasang pada peralatan.
Apakah semua produk tersedia dari 16 A hingga 125 A?
Tidak. Keluarga multipole IP44 yang terdaftar mencakup 16 A dan 32 A. Keluarga IP67 yang dipilih juga mencakup 63 A dan 125 A. Lihat tabel model individual; rentang ini tidak menjelaskan produk Cam-Lock.
Bisakah saya mencocokkan steker dan soket berdasarkan warna?
Tidak. Konfirmasikan ukuran arus, tegangan, frekuensi, susunan kutub, posisi jam, dan antarmuka pasangan yang ditentukan. Warna hanyalah salah satu alat identifikasi.
Apakah diagram posisi jam berlaku untuk Cam-Lock?
Tidak. Ilustrasi tersebut berkaitan dengan susunan soket industri multipole. Rentang Cam-Lock kutub tunggal memerlukan pemeriksaan pasangan dan peringkatnya sendiri.
Bisakah adaptor multi-outlet menyuplai arus input penuh di setiap outlet secara bersamaan?
Jangan berasumsi demikian. Konfirmasikan peringkat rakitan, batas input, batas outlet individual, dan beban gabungan yang dimaksud sebelum memilih.
Apakah foto pengujian membuktikan sertifikasi?
Tidak. Ilustrasi tersebut menunjukkan metode pengujian dalam materi referensi yang disertakan. Penerapan sertifikasi dan laporan pengujian harus diperiksa untuk produk, peringkat, dan konfigurasi yang tepat.
Apa yang harus saya sertakan dalam permintaan penawaran harga?
Kirim keluarga produk, model, kuantitas, arus, tegangan, frekuensi, susunan kutub, posisi jam, persyaratan perlindungan, dan detail pemasangan atau kabel. Sertakan kuantitas model yang tepat, tujuan pengiriman, dan dokumentasi yang diperlukan.
Bisakah Anda meninjau label dan kemasan kustom?
Kirim nomor suku cadang Anda, karya seni label, jumlah kemasan, dan persyaratan pengiriman. Kelayakan, persyaratan sampel, jumlah minimum, dan waktu tunggu dikonfirmasi untuk model yang diminta.
