Termal koşullar
Çalışma sıcaklığını, maruz kalma süresini ve bağlantıdaki beklenen yerel sıcaklığı belirtin. Uygulanabilir test kanıtı isteyin.
Yüksek Sıcaklık Klemensleri
Üretici
Yüksek sıcaklık gerektiren kablolama projeleri için seramik ve PPS terminal blokları. Ayrı yapılar olarak YC023 ve YC024'i karşılaştırın: yalnızca sıcaklık kapasitesi, akım kapasitesini veya uygun bir tam kurulumu belirlemez.
Yüksek Sıcaklık Terminal Blokları serisi
Tam kataloğu açınSeramik ve PPS yapılarını karşılaştırın
| Yapı | Seçim odak noktası | Seri referansı |
|---|---|---|

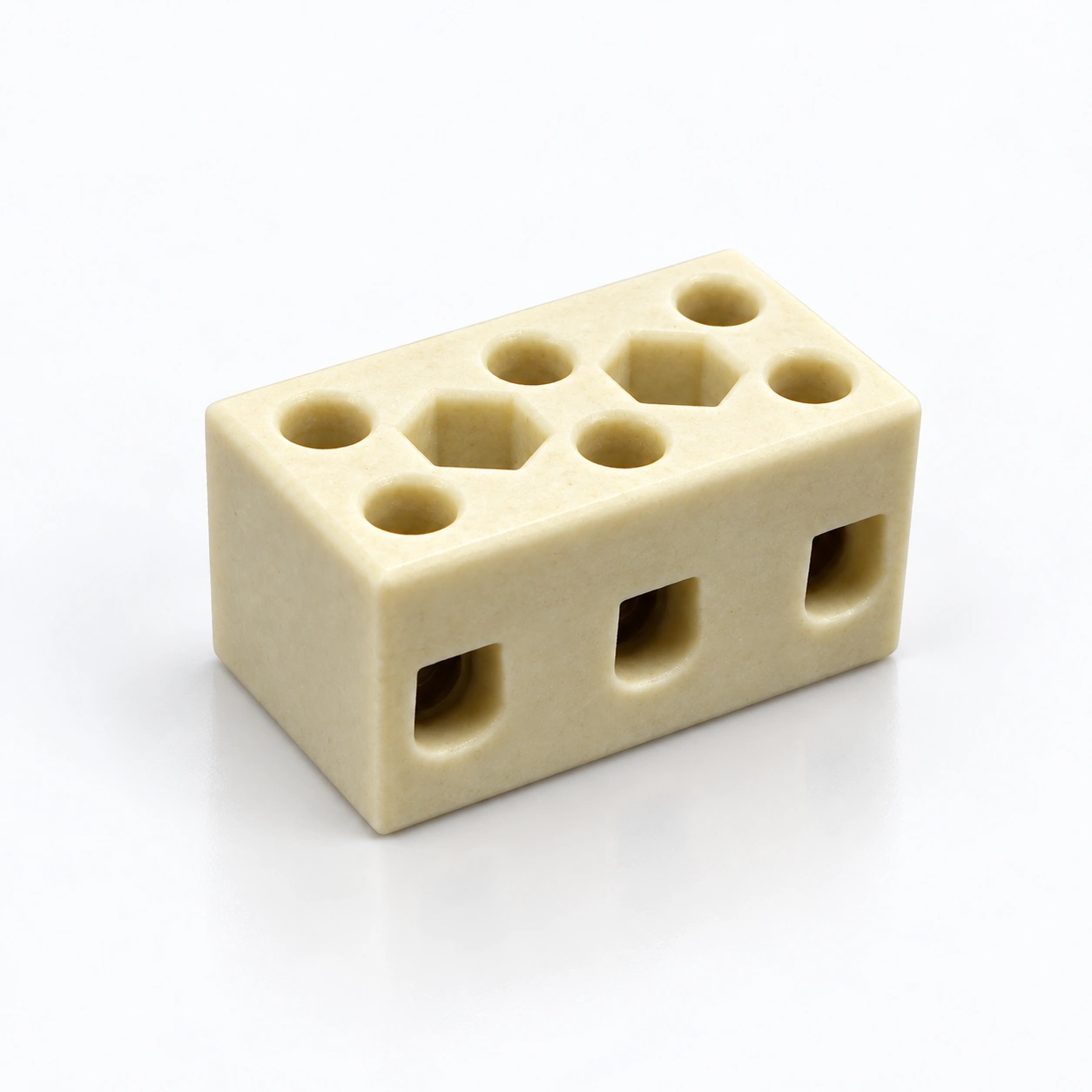

| Steatit seramik terminaller | YC023, 20, 32 veya 57 A bireysel değerlere sahip iki ve üç kutuplu modelleri 450 V'te listelemektedir. Yayınlanan çalışma sıcaklığı aralığı −40°C ila +425°C arasındadır. | YC023 |

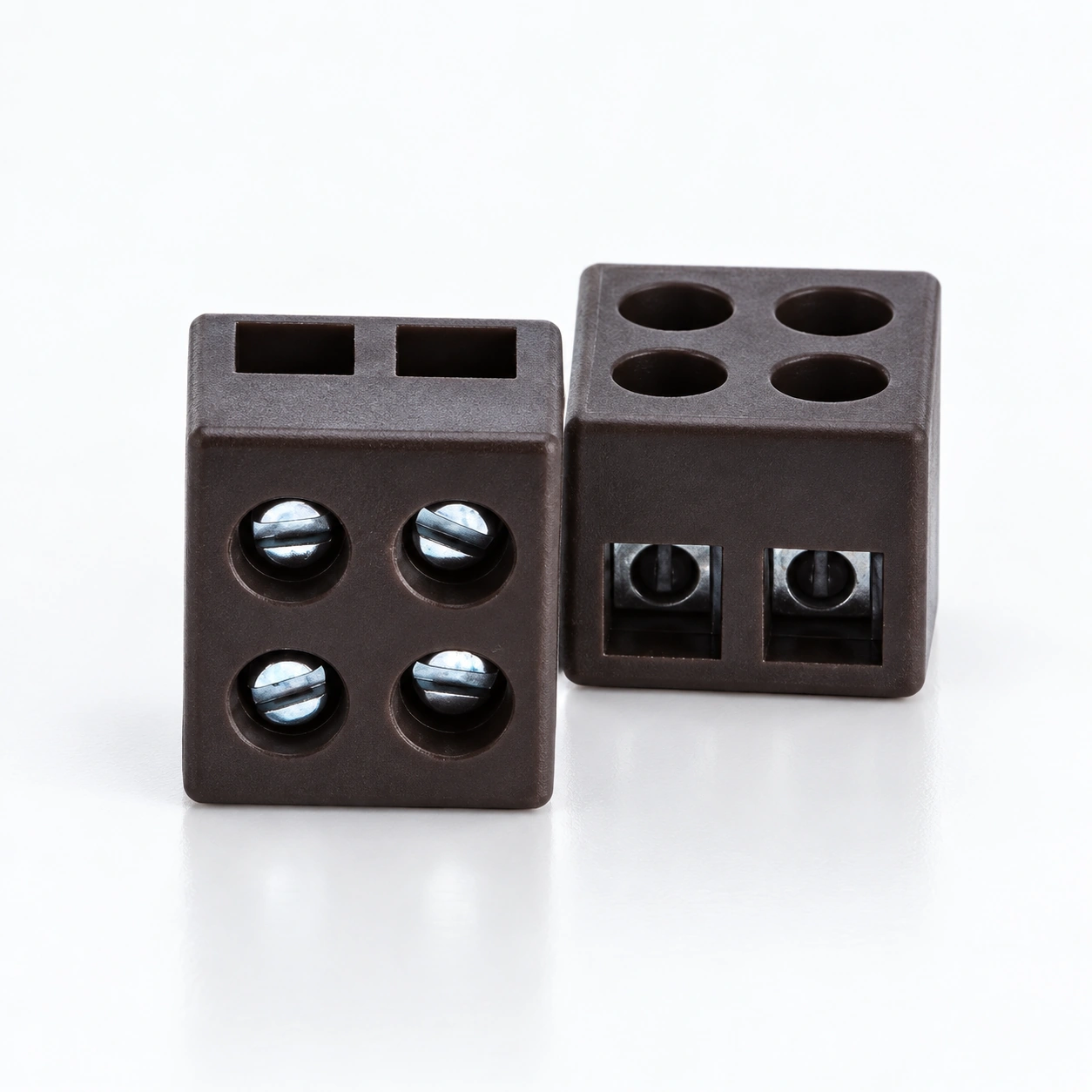

| PPS iki kutuplu konnektörler | YC024, 2.5–4.0 mm² tel aralığını, 3 A @ 380 V değerini ve −40°C ila +300°C çalışma sıcaklığı aralığını listeler. Bu değerler seramik aralığı için geçerli değildir. | YC024 |
Tüm çalışma koşullarını kontrol edin.
Ürün sıcaklık limiti, takılı tel veya komple montaj için bir derecelendirme değildir.
Devre yüklemesi
Gerçek çalışma koşulları için akım ve voltajı belirtin. Bağımsız maksimum değerleri birleştirmek yerine gerekli herhangi bir düşürmeyi onaylayın.
İletkenler ve donanım
Tel yalıtımını, iletken hazırlığını ve terminal donanımının amaçlanan ortama uygunluğunu kontrol edin.
Montaj ve aralık
Modele özgü sabitleme boyutlarını ve kutup düzenini kullanın. Boşlukları, mekanik korumayı ve kurulum talimatlarını onaylayın.
Yüksek sıcaklık terminal bloklarınızı gönderin
gereksinimleri.
YC023 veya YC024 modelini, çalışma sıcaklığını, elektriksel yükü, tel ayrıntılarını ve miktarlarını gönderin.
Bir sorgu hazırlayınTermal ve elektriksel gereksinimleri birlikte tanımlayın.
Siparişinizi vermeden önce spesifikasyonu ve gerekli kanıtları kabul edin.
Üretimi keşfedinModel çizelgesi
Malzeme, model, kutup sayısı ve miktarı belirtin.
Çalışma profili
Sürekli ve tepe koşullarını, maruz kalma süresini ve kurulum ortamını sağlayın.
Montaj detayları
Kablo spesifikasyonu, montaj çizimi ve yakındaki bileşenleri ekleyin.
Kabul kanıtı
Satın almadan önce gerekli test belgeleri ve numune değerlendirmesi üzerinde anlaşın.
OEM & PAKETLEME
Teknik şartnameniz.
Paketleme planınız.
Seçilen modeller, tanımlama ve tedarik gereksinimleri etrafında yüksek sıcaklık terminal blokları siparişinizi oluşturun.
Model çizelgesi
Malzeme, model, kutup sayısı ve miktarı belirtin.
Etiketler ve tanımlama
Parça numaralarını, etiket çizimlerini ve sipariş için gereken herhangi bir parti veya izlenebilirlik bilgilerini sağlayın.
Paket miktarları
Model başına, bireysel paketler, dış kartonlar ve teslimat destinasyonu başına miktarları belirtin.
Yüksek Sıcaklık Klemensleri
satın alma soruları.
Seramik ve PPS terminal blokları birbirinin yerine kullanılabilir mi?
Hayır. YC023 ve YC024 yapı, elektriksel değerler, kutup düzenlemeleri ve boyutlar açısından farklılık gösterir. Tam seçilen model spesifikasyonunu karşılaştırın.
425°C rakamı bu sayfadaki her ürün için geçerli mi?
Hayır. Bu, YC023 için yayınlanan üst çalışma sıcaklığı değeridir. YC024 +300°C listeler. Seçilen modeli ve montaj gereksinimlerini onaylayın.
Maksimum akım ve maksimum sıcaklık aynı anda kullanılabilir mi?
Destekleyici işletim verileri olmadan bunu varsaymayın. Model özelinde onay için amaçlanan yük ve termal koşulları sağlayın.
Buradaki tüm Bakalit terminaller dahil mi?
No. YC007 Bakalit şeritler Terminal Şeritleri ve Bariyer Bloklarında kalır. Tek başına bir malzeme adı, aynı yüksek sıcaklık derecesini atamak için bir temel değildir.
Teklif talebinde nelere yer vermeliyim?
YC023 veya YC024 modelini, çalışma sıcaklığını, elektriksel yükü, kablo ayrıntılarını ve miktarlarını gönderin. Tam model miktarlarını, teslimat yerini ve gerekli belgeleri ekleyin.
Özel etiketleri ve ambalajları inceleyebilir misiniz?
Parça numaralarınızı, etiket çizimlerinizi, paket miktarlarını ve sevkiyat gereksinimlerinizi gönderin. Talep edilen modeller için fizibilite, numune gereksinimleri, minimum miktarlar ve teslim süresi onaylanır.
