Çift ve devre düzenini girin
Erkek ve dişi parça referanslarını, kontak sayısını ve pin atamalarını sağlayın. Hangi kontakların güç, kontrol sinyalleri ve koruyucu toprak taşıdığını belirtin.
Ağır Hizmet Konnektörleri
Üretici
HA, HE, HSB ve HK serilerindeki 15 dikdörtgen ağır hizmet tipi konektör formatlarını karşılaştırın. Kontak düzenini seçin, ardından erkek ve dişi ekleri, kaputu ve tabanı eşleştirin. Ürün sayfaları, bileşen referanslarını ve teklifiniz için eksiksiz set sipariş kodlarını içerir.
SORUNUZU OLUŞTURUN
Ağır hizmet tipi bağlantınızı bulun.
Bir seri ve listelenmiş eksiksiz bir set seçin. Seçiminiz doğrudan fiyat teklifi isteğinize eklenir.
Ağır Hizmet Tipi Konnektör serileri
Tam kataloğu açın

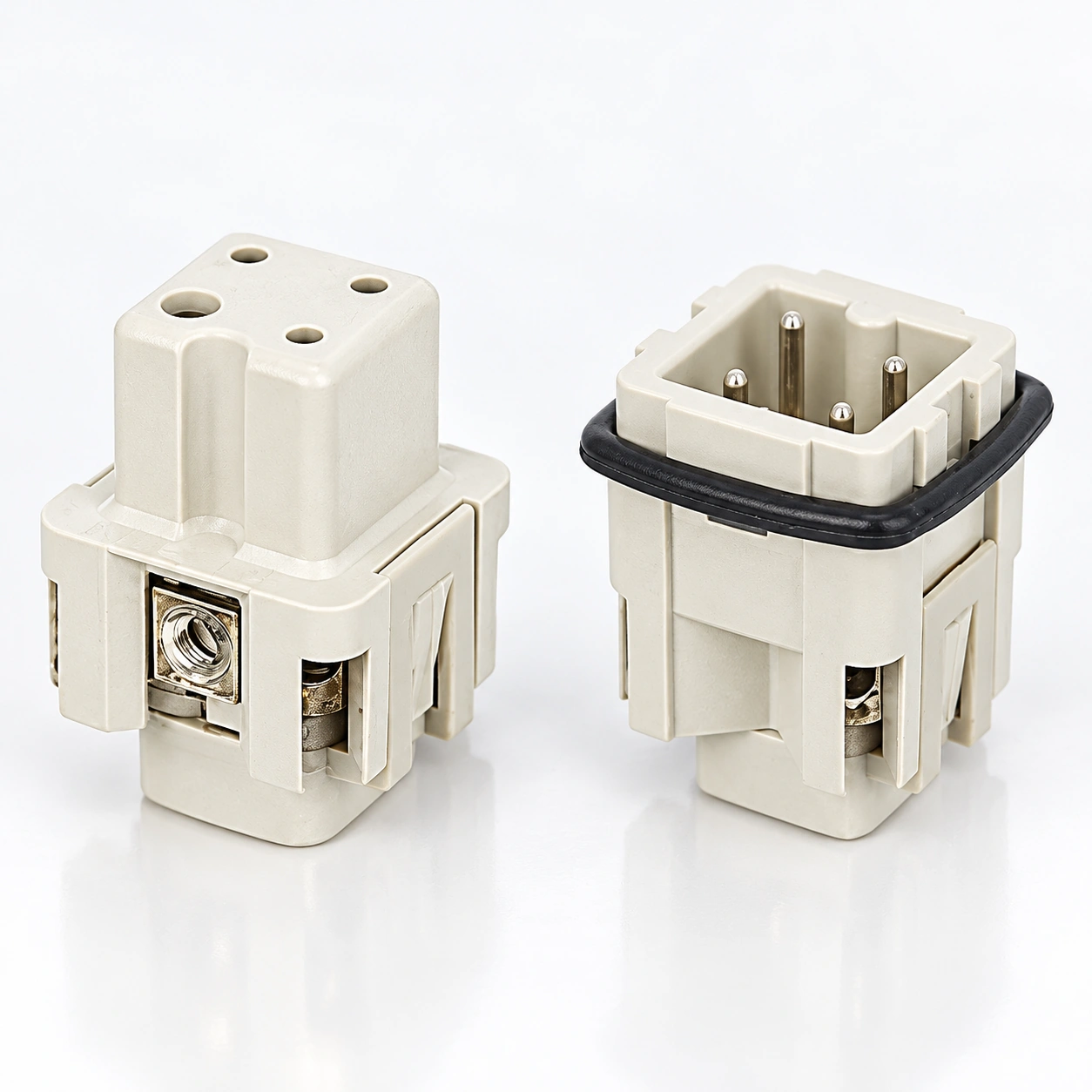

HA-003 3-Kutuplu Ağır Hizmet Tipi Konnektör

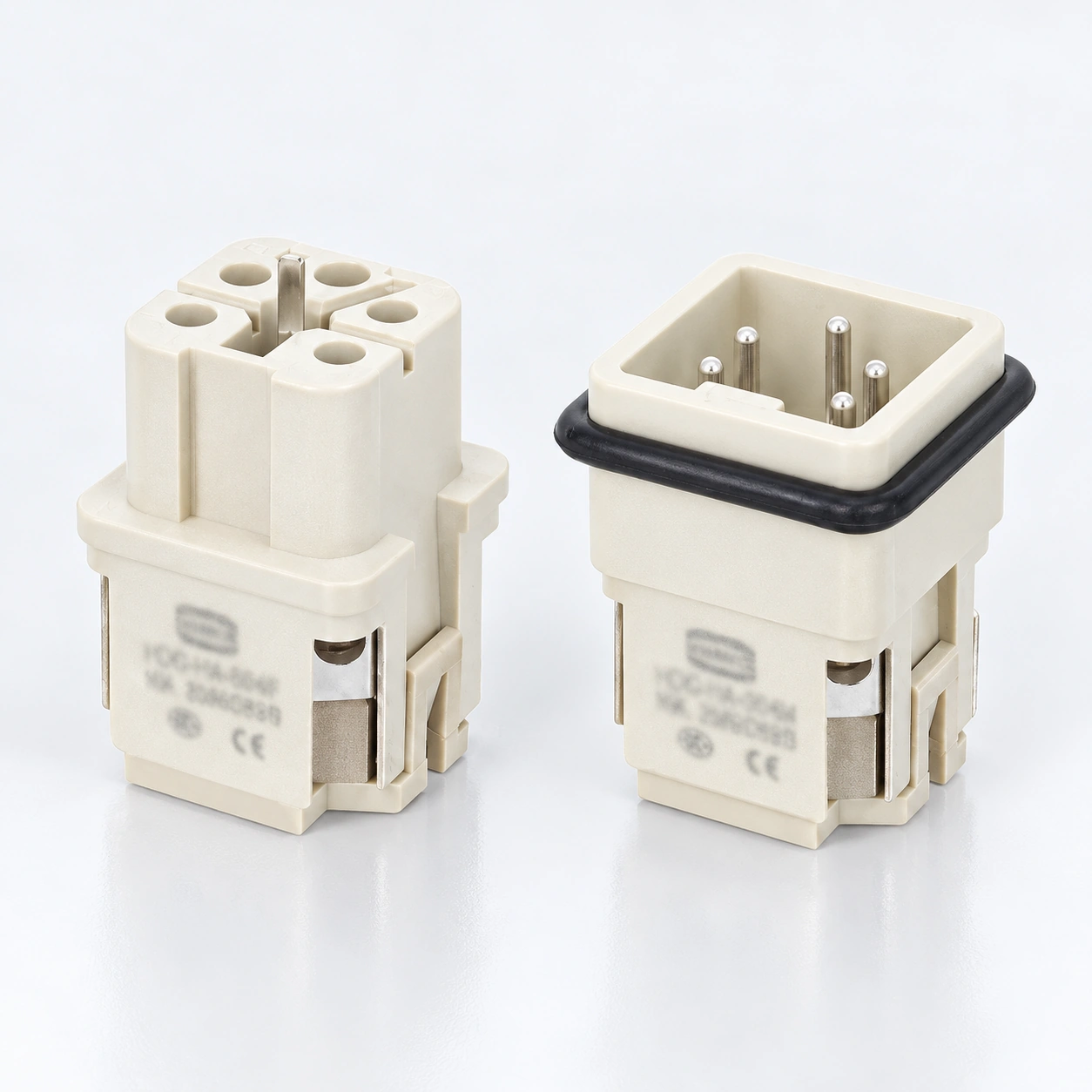

HA-004 4-Kutuplu Ağır Hizmet Tipi Konnektör

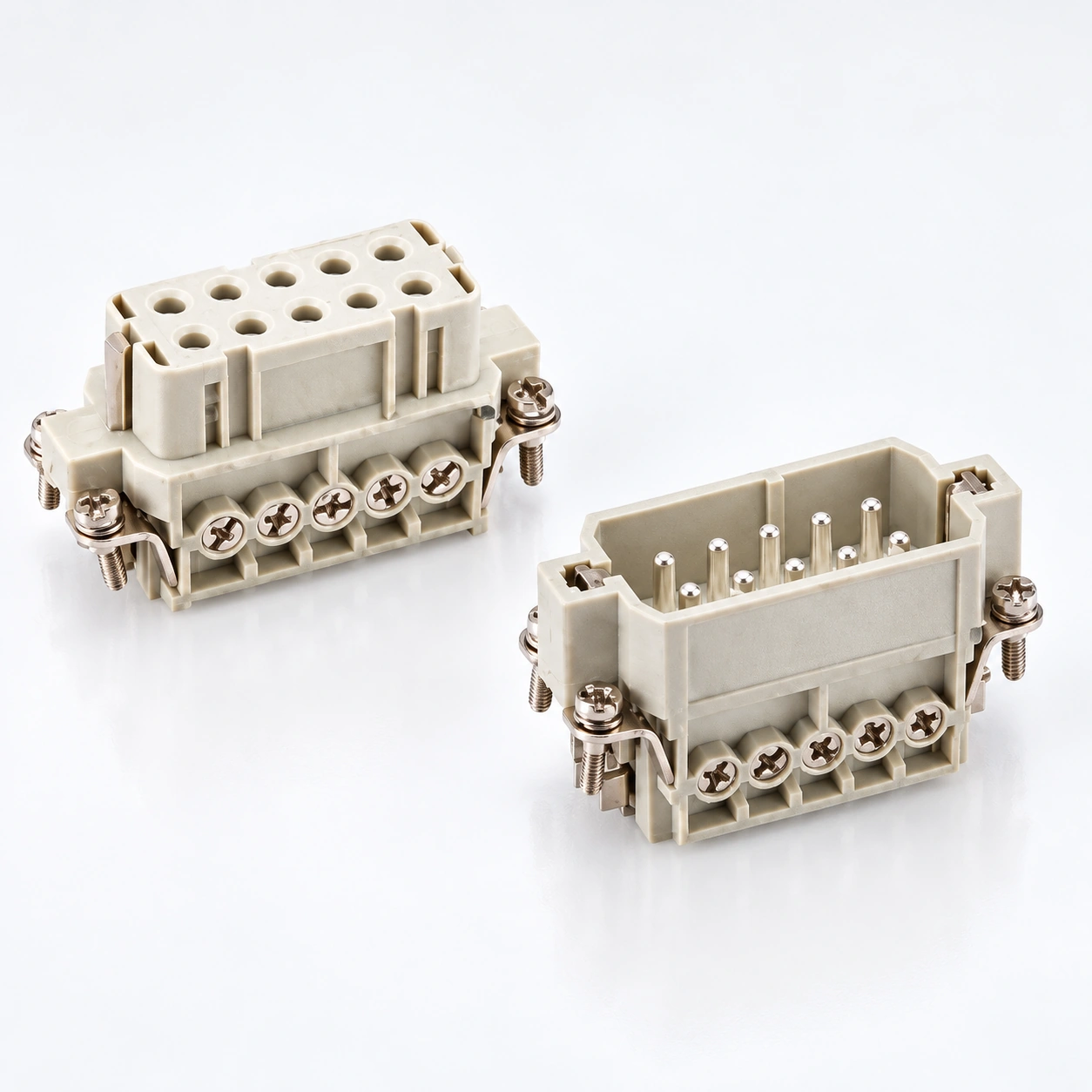

HA-010 10 Kutuplu Ağır Hizmet Tipi Konnektör

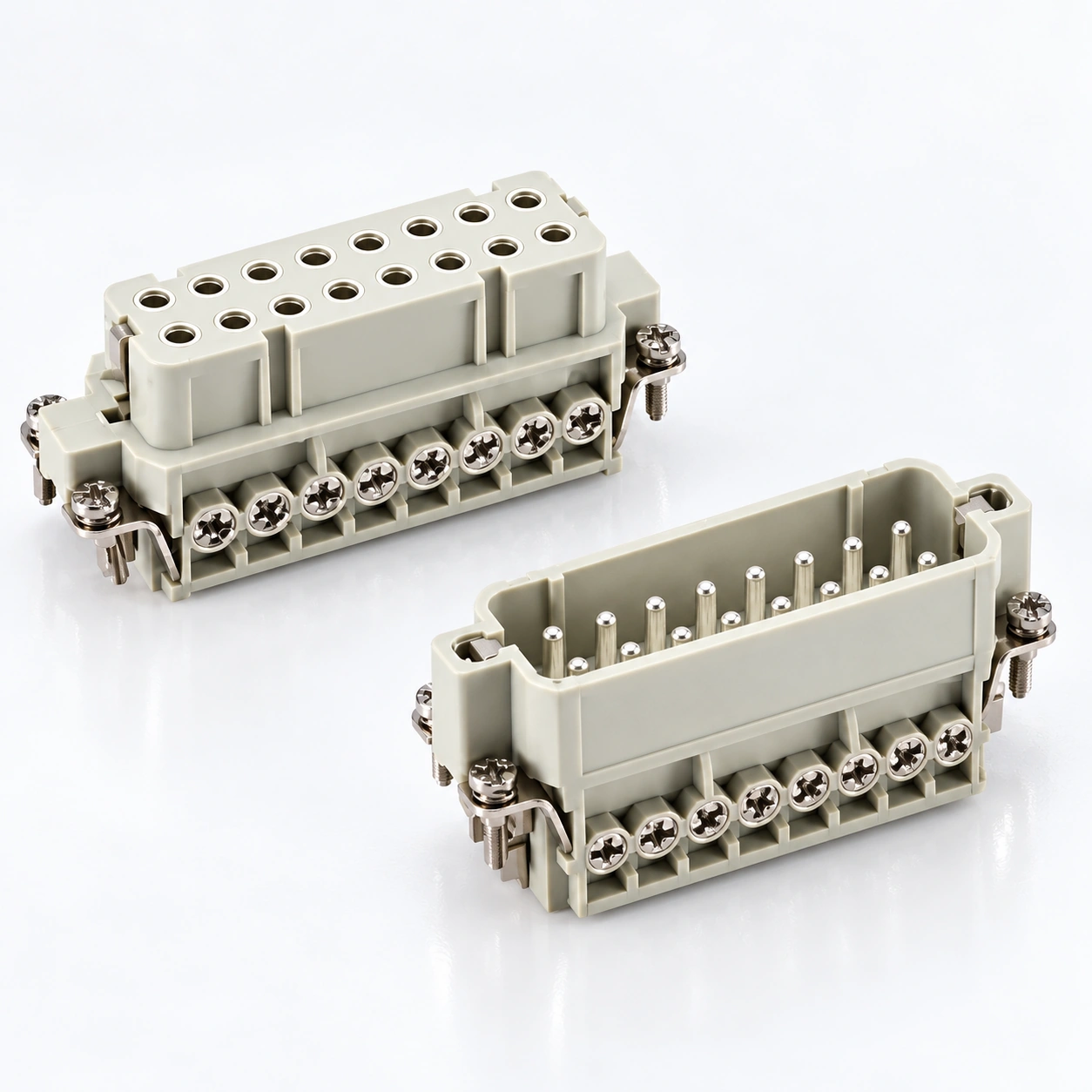

HA-016 16 Kutuplu Ağır Hizmet Tipi Konnektör

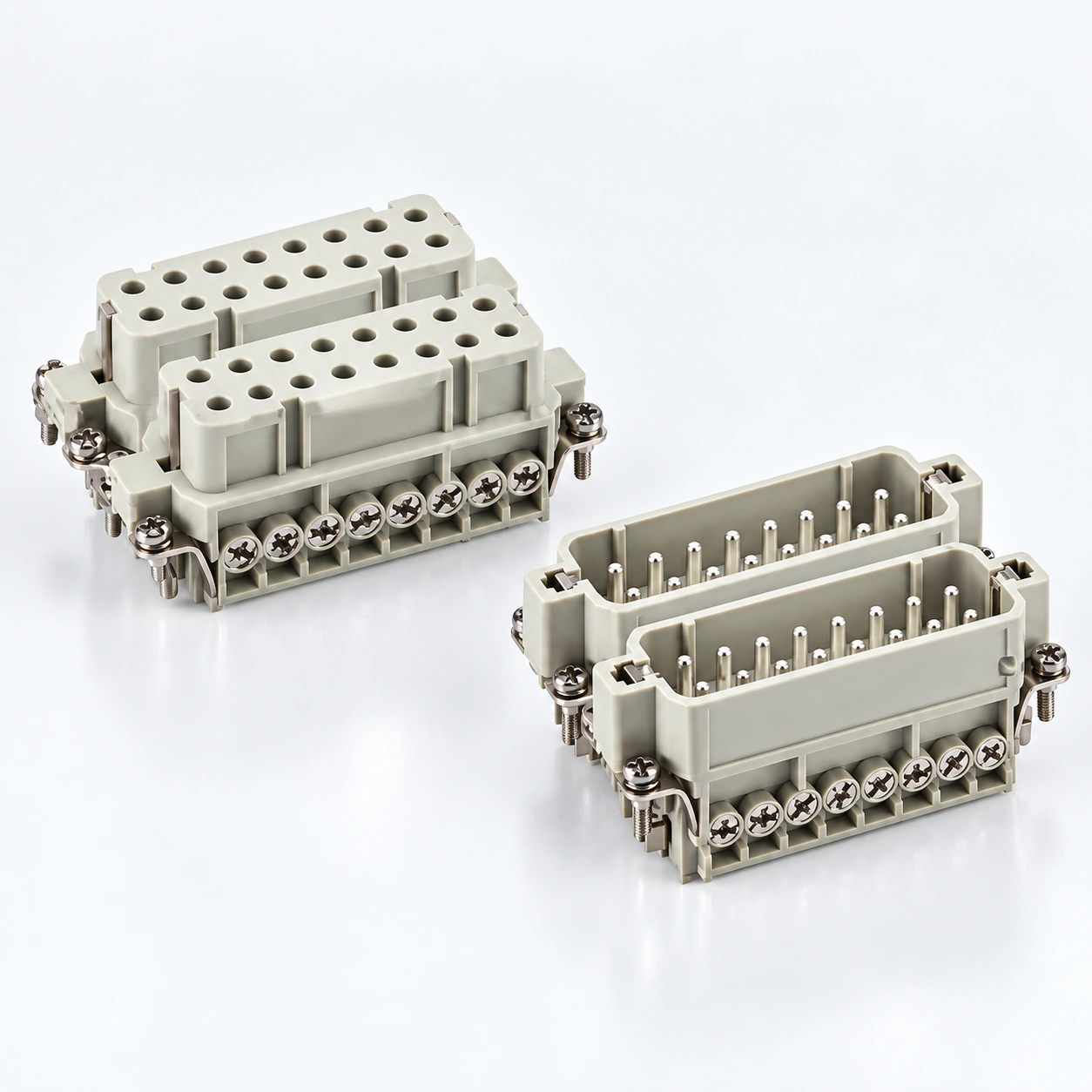

HA-032 32 Kutuplu Ağır Hizmet Tipi Konnektör

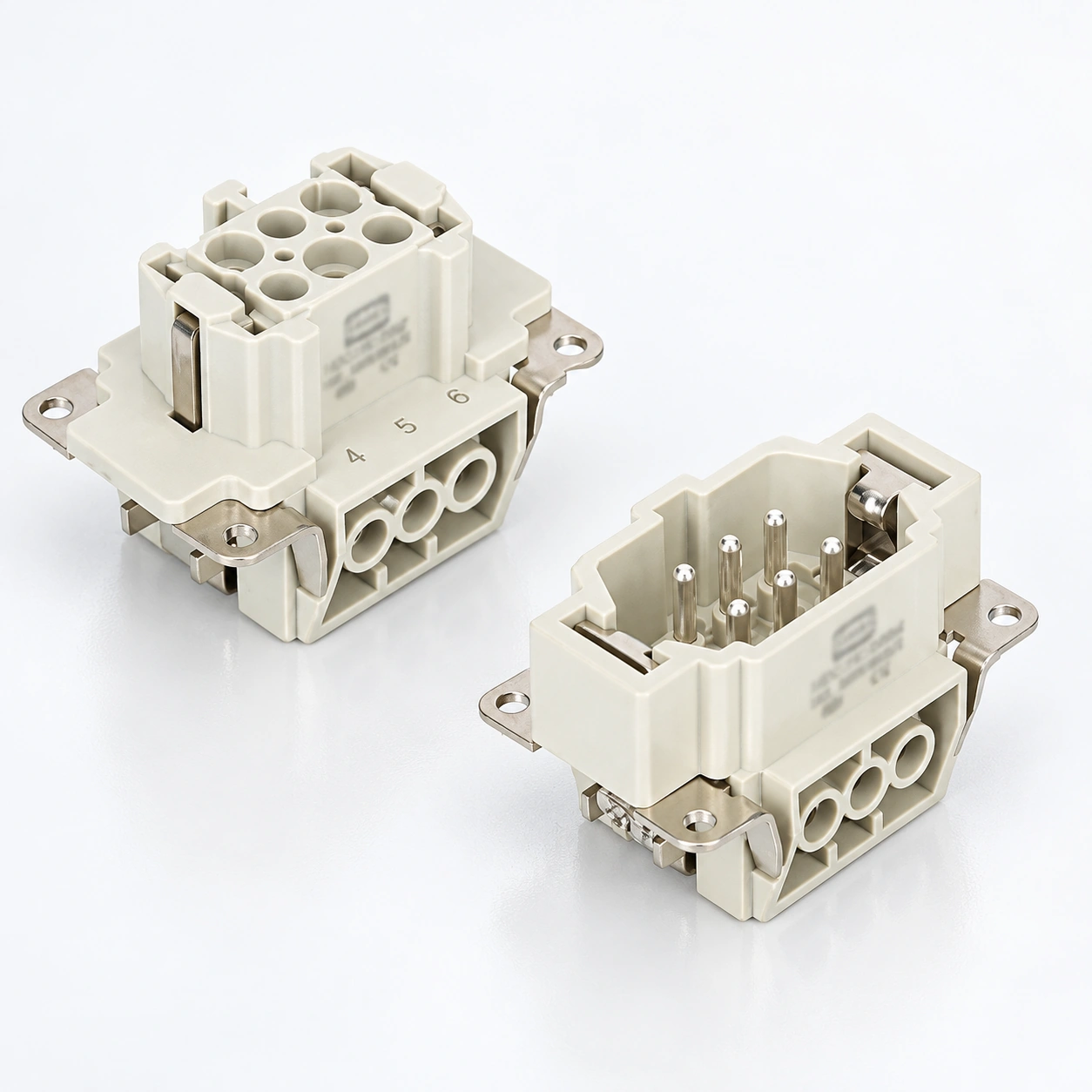

HE-006 6 Kutuplu Ağır Hizmet Tipi Konnektör

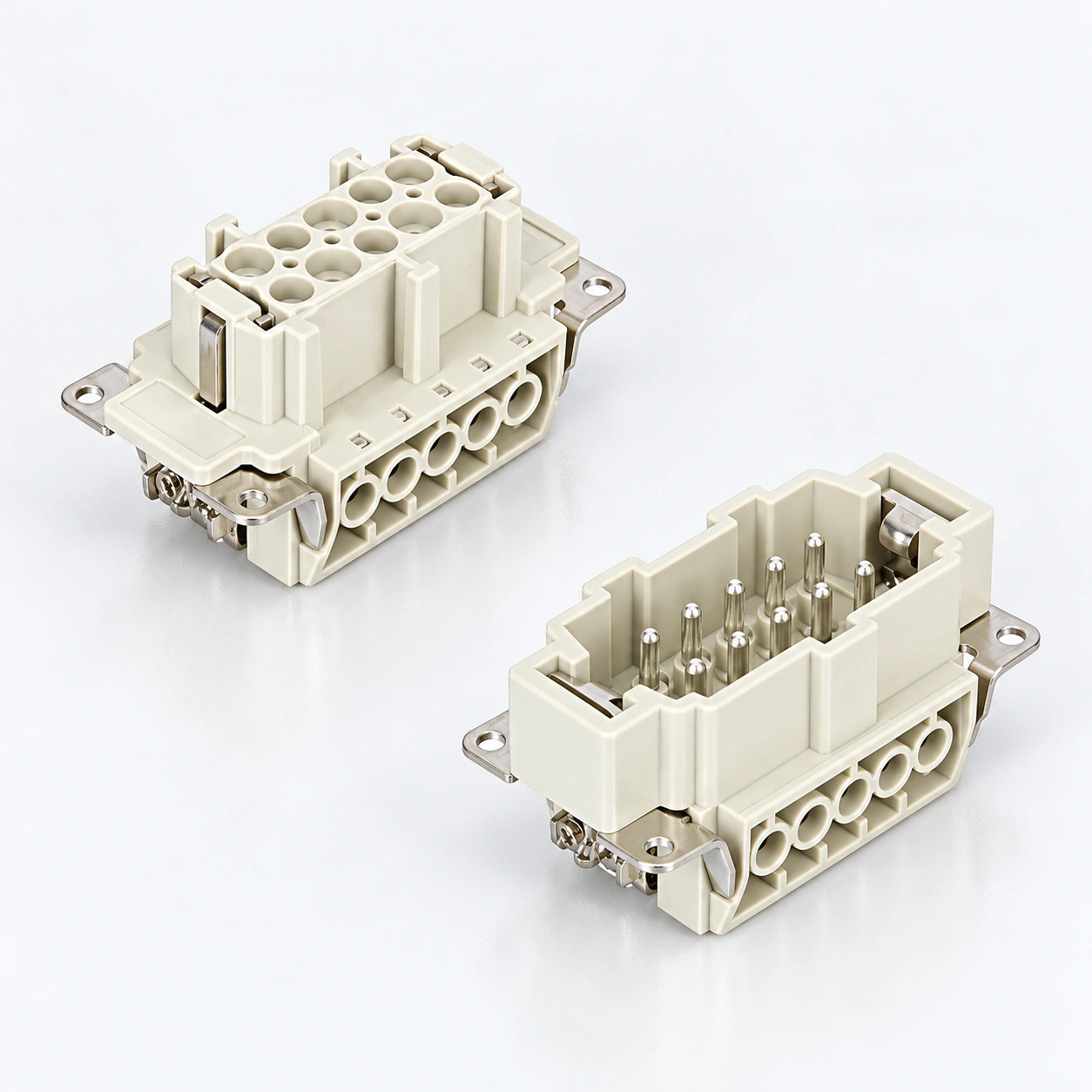

HE-010 10 Kutuplu Ağır Hizmet Tipi Konnektör

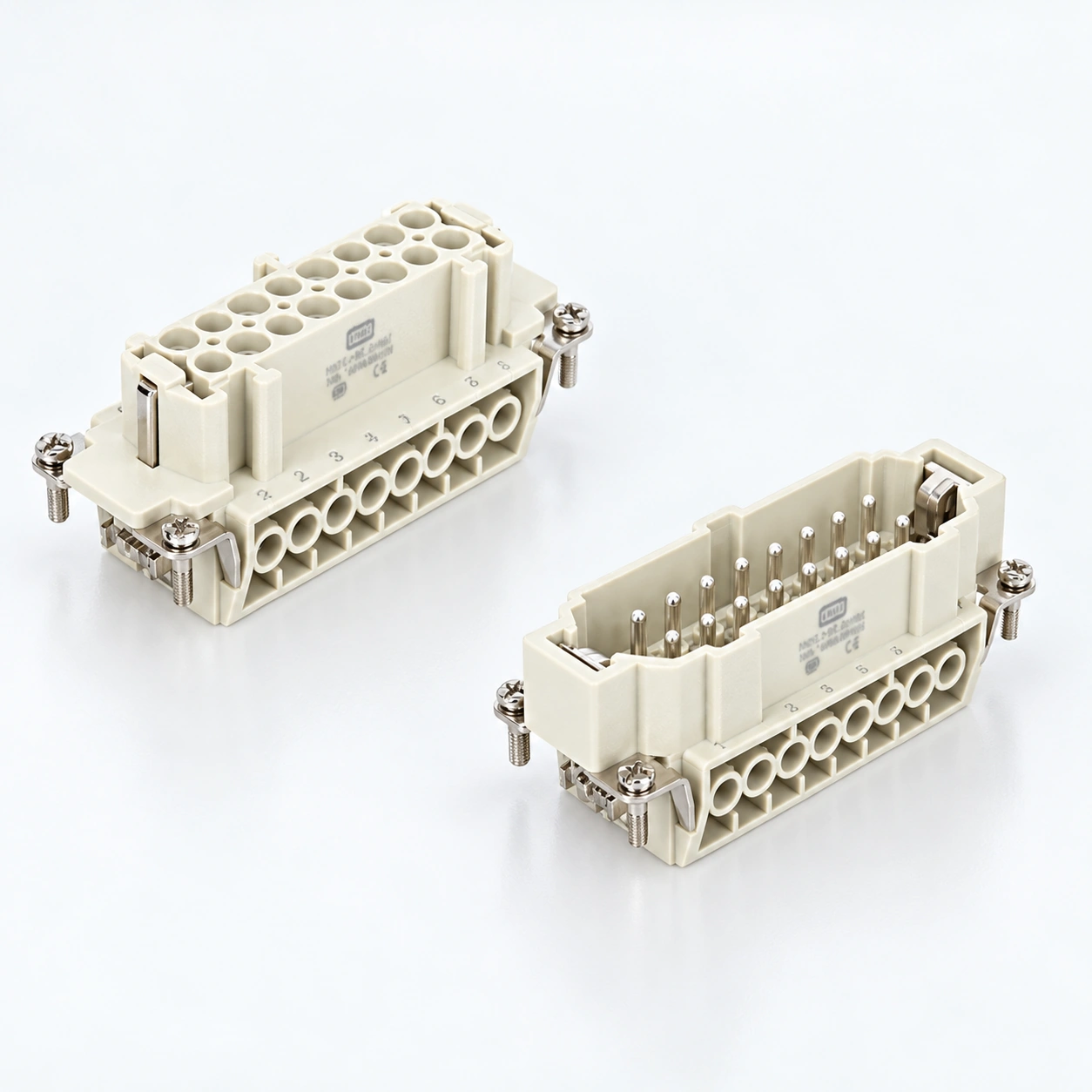

HE-016 16 Kutuplu Ağır Hizmet Tipi Konnektör

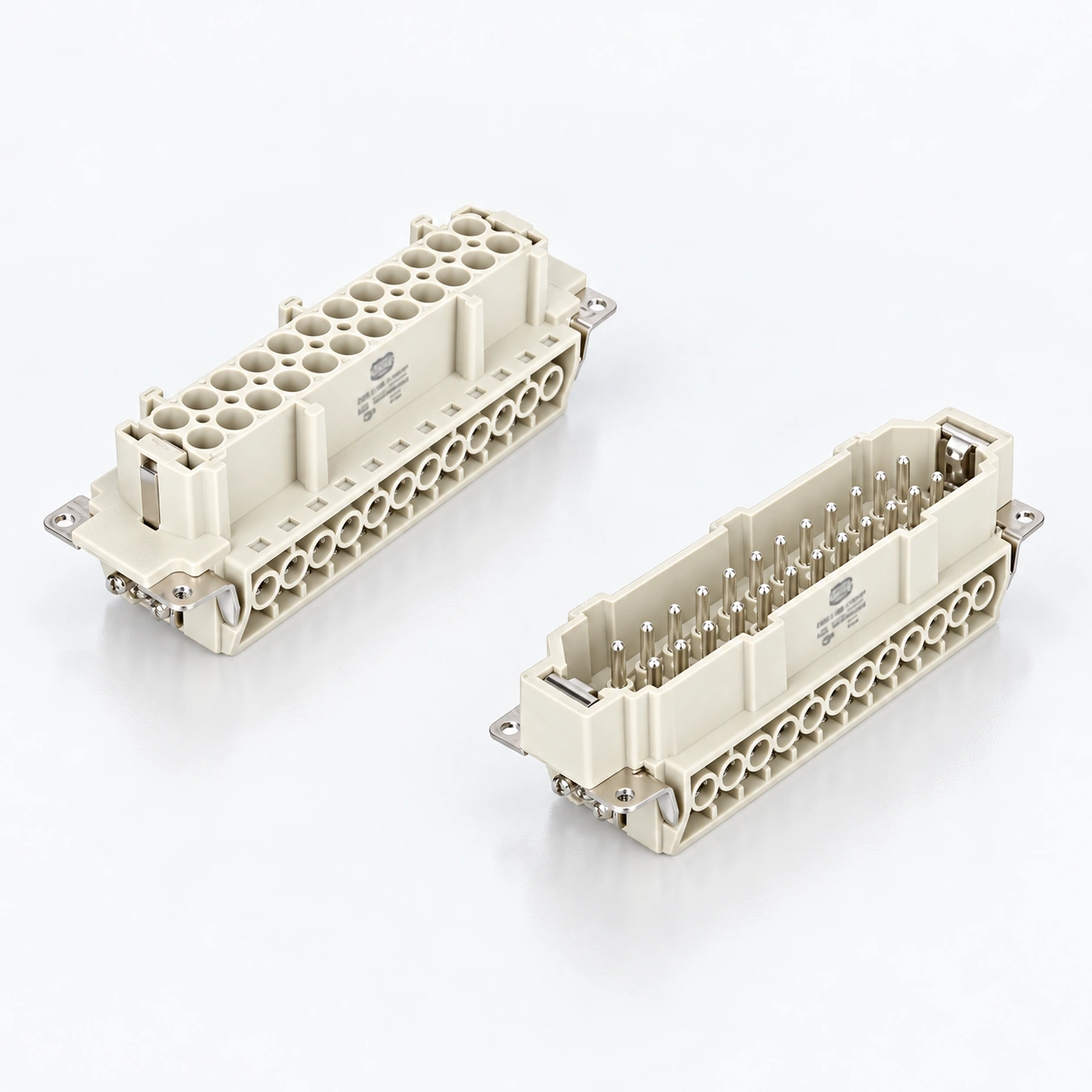

HE-024 24 Kutuplu Ağır Hizmet Tipi Konnektör

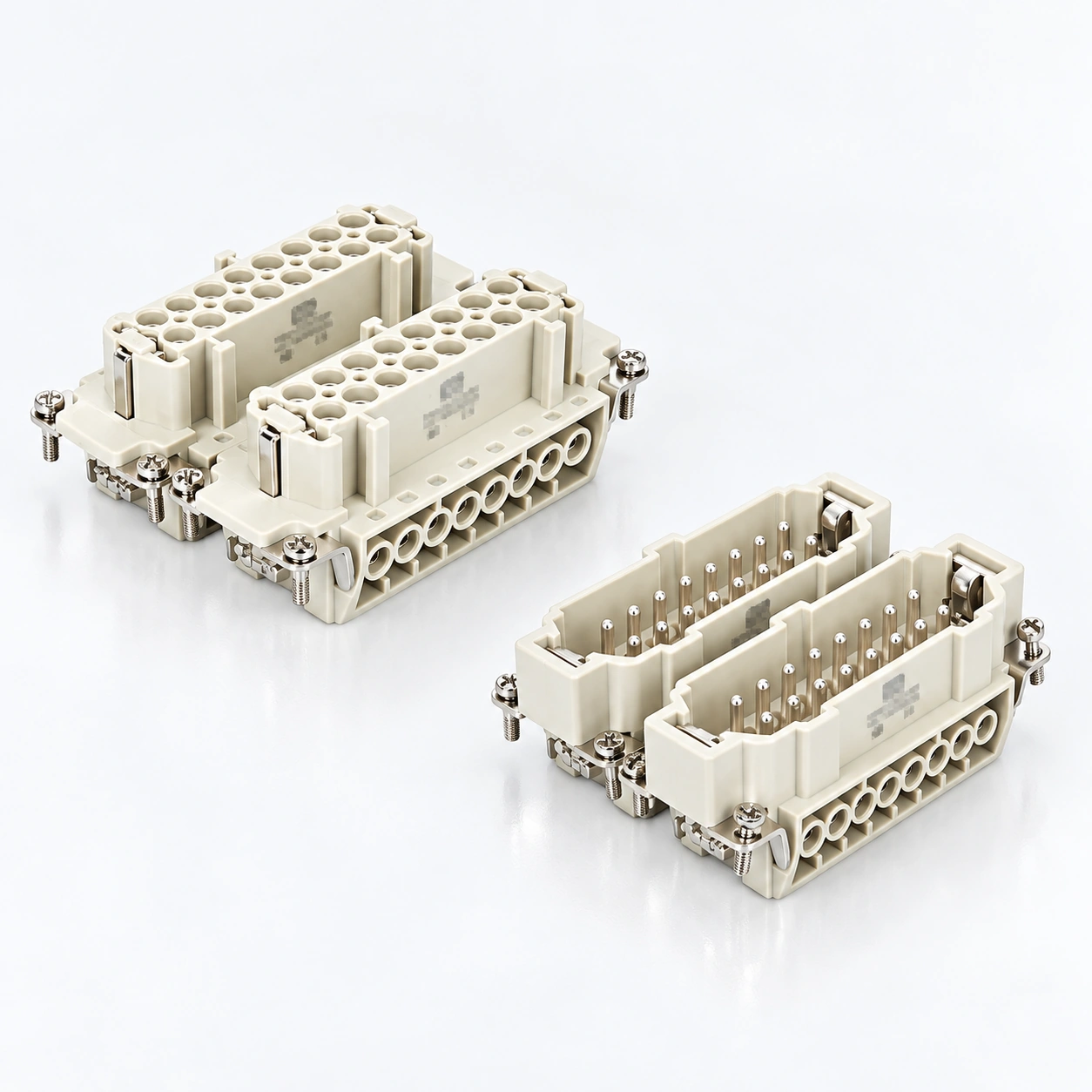

HE-032 32 Kutuplu Ağır Hizmet Tipi Konnektör

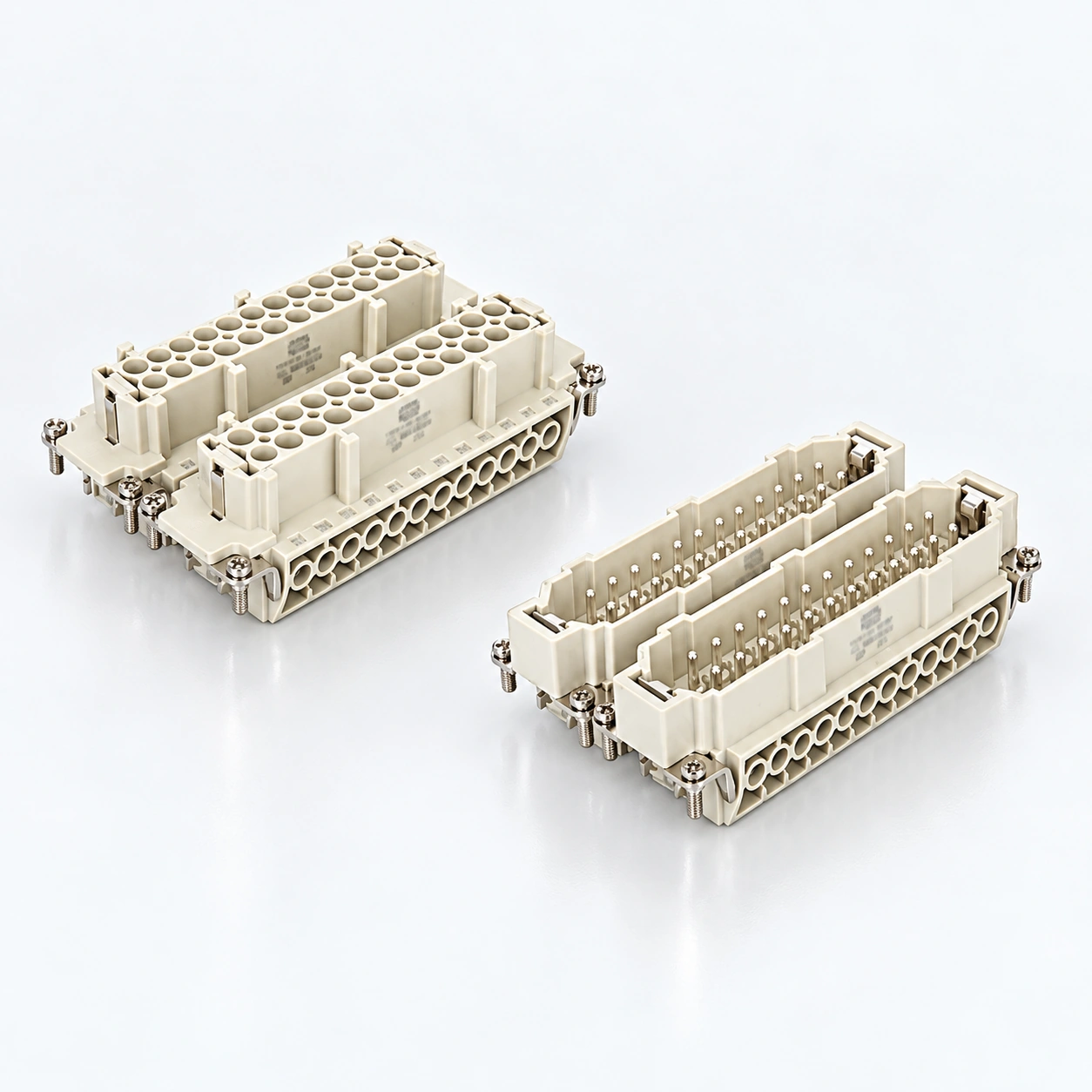

HE-048 48 Kutuplu Ağır Hizmet Tipi Konnektör

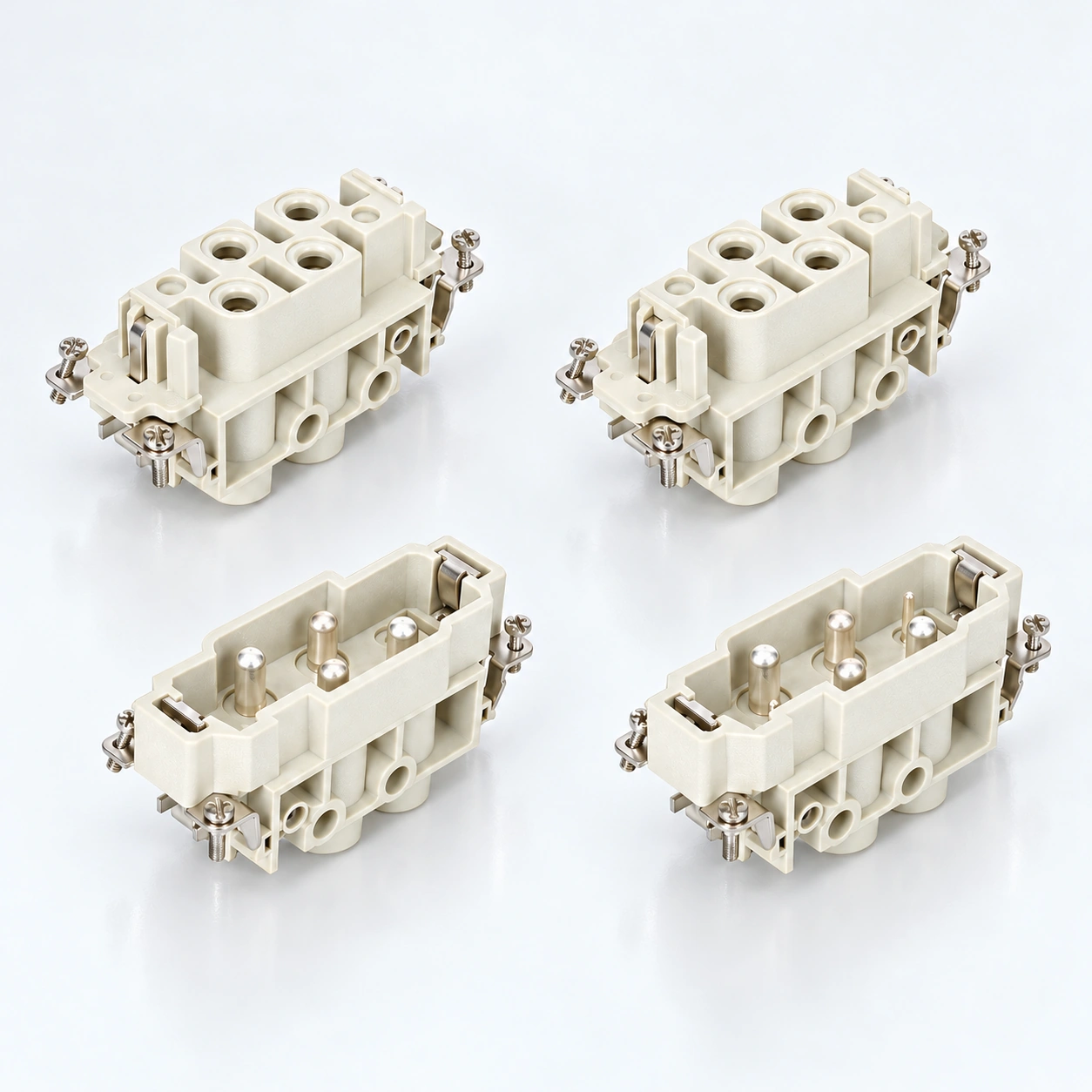

HK-4/0 Ağır Hizmet Tipi Konnektör
HK-4/2 Ağır Hizmet Tipi Konnektör

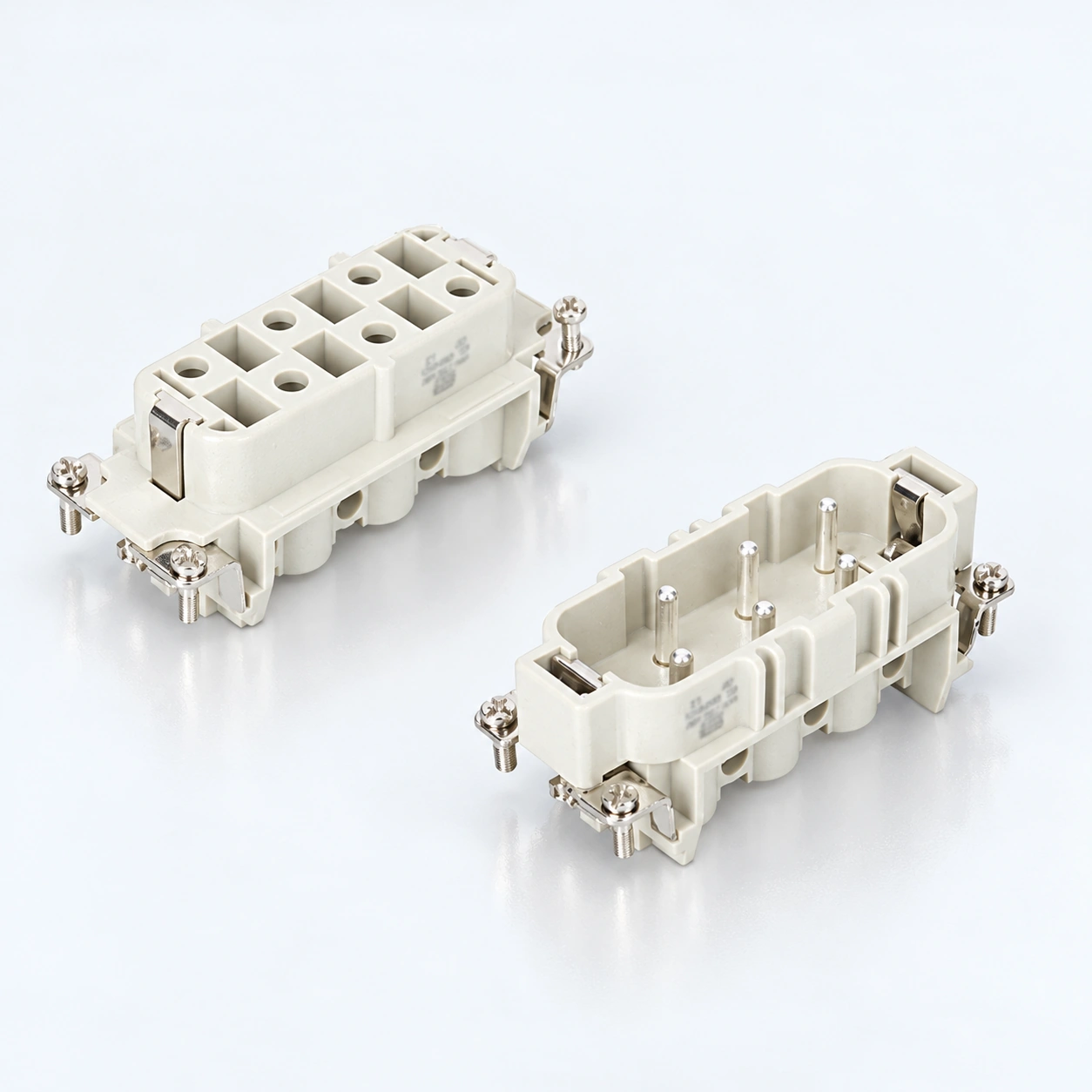

HSB-006 6-Kutuplu Ağır Hizmet Tipi Konnektör
HSB-012 12 Kutuplu Ağır Hizmet Konnektörü
Ağır hizmet konnektör serilerini karşılaştırın
| Yapı | Seçim odak noktası | Seri referansı |
|---|---|---|
| HA serisi · 10A | A-boyutlu muhafazalarla eşleşen 3, 4, 10, 16 veya 32 kutuplu. Yayınlanan voltaj girişleri 230/250V; seçilen ek spesifikasyonunu ve çalışma koşullarını doğrulayın. | HA-003 · HA-004 · HA-010 · HA-016 · HA-032 |
| HE serisi · 16A | 6, 10, 16, 24, 32 veya 48 kutuplu, ilgili B-boyutlu muhafazalarla. Yayınlanan voltaj değerleri 400/500V'dir. Daha büyük formatlar, tam ek parça düzeninin onaylanmasını gerektirir. | HE-006 · HE-010 · HE-016 · HE-024 · HE-032 · HE-048 |
| HSB serisi · 35A | 6 ve 12 kutuplu formatlar, yayınlanan 400/500V değerleriyle. HSB-006 H16B muhafaza referanslarını kullanır; HSB-012 H32B referanslarını kullanır. Tam set kodunu ve kablo girişini tam olarak seçin. | HSB-006 · HSB-012 |
| HK serisi · Güç ve yardımcı | HK-4/0 dört ana kontağa ve yayınlanan 80A / 690V değerlerine sahiptir. HK-4/2 dört ana ve iki yardımcı kontağı birleştirir, yayınlanan 80A / 16A ve 690V / 400V değerleriyle. Her devreyi ayrı ayrı onaylayın. | HK-4/0 · HK-4/2 |
Insert'ü ve gövdeyi birlikte belirtin.
Tam bir konnektör montajı, eşleşen bileşenler ve tanımlanmış bir kurulum düzeni gerektirir.
Elektriksel ve iletken gereksinimleri
Her devre için çalışma akımını, voltajını ve iletken boyutunu belirtin. Modele özgü derecelendirmeleri ve sonlandırma talimatlarını onaylayın.
Kaput, taban ve kilitleme
Kablo-panel veya kablo-kablo kurulumunu seçin. Muhafaza boyutunu, montaj ayak izini ve kilitleme donanımını seçilen parça düzenine göre eşleştirin.
Kablo girişi ve ortamı
Üst veya yan giriş, giriş dişlisi ve kablo dış çapını belirtin. Tam eşleşmiş montaj için korumayı ve gerekli contaları onaylayın.
Ağır hizmet tipi konektörlerinizi gönderin
gereksinimleri.
HA, HE, HSB veya HK insert referanslarını, gerekli kapakları ve tabanları, kablo giriş detaylarını, devre düzenini ve miktarlarını gönderin. Panel çizimi veya mevcut konektör fotoğrafı gerekli montajı belirlemeye yardımcı olur.
Bir sorgu hazırlayınTam bağlantıyı sipariş edin.
Siparişinizi vermeden önce spesifikasyonu ve gerekli kanıtları kabul edin.
Üretimi keşfedinBileşen listesi
Erkek insertleri, dişi insertleri, kapakları, tabanları ve aksesuarları ayrı ayrı, her biri için miktarlarla birlikte listeleyin.
Montaj çizimi
Panel kesimini, sabitleme merkezlerini, kablo yaklaşımını ve kilitleme ve ayırma için boşluğu dahil edin.
Devre gereksinimleri
Provide electrical load, conductor sizes, pin assignments and operating conditions.
Sample & documentation
Agree the assembly drawing, mating fit, required documentation, labels and packing before order approval.
OEM & PAKETLEME
Teknik şartnameniz.
Paketleme planınız.
Build your heavy duty connectors order around the selected models, identification and supply requirements.
Model çizelgesi
Erkek insertleri, dişi insertleri, kapakları, tabanları ve aksesuarları ayrı ayrı, her biri için miktarlarla birlikte listeleyin.
Etiketler ve tanımlama
Parça numaralarını, etiket çizimlerini ve sipariş için gereken herhangi bir parti veya izlenebilirlik bilgilerini sağlayın.
Paket miktarları
Model başına, bireysel paketler, dış kartonlar ve teslimat destinasyonu başına miktarları belirtin.
Ağır Hizmet Konnektörleri
satın alma soruları.
Can I request a quote using a complete-set code?
Yes. Copy the exact code from the selected product page and provide quantity, cable-entry thread, cable outside diameter and operating requirements. Do not construct an order code by combining suffixes from different products.
Does every listed thread fit every complete set?
The product data lists thread options at series or pole-count level, not necessarily for each complete-set code. State your requested thread and confirm availability for the selected hood and assembly before ordering.
Does the published current rating apply in every installation?
No. Confirm the selected insert rating, conductor cross-section, ambient temperature and the number of loaded contacts for the actual installation. For HK-4/2, check main and auxiliary circuits separately.
What is included in a heavy duty connector assembly?
The required parts depend on the installation. Specify the male and female inserts, cable hood, panel or cable housing, cable entry and any locking or sealing accessories as a component schedule.
Are HA, HE, HSB and HK separate product categories?
They are series within this heavy duty rectangular connector range. Choose the series and then the complete insert and housing configuration.
Is a housing size the same as the contact count?
No. Housing size identifies the mechanical envelope. Larger assemblies can accommodate multiple inserts. Confirm the exact configuration from the assembly drawing.
Are these the same as Cam-Lock connectors?
Cam-Lock products are single-pole power connectors with a different mating system. Find them in the separate Cam-Lock Connectors family under Connectors.
Can I replace another manufacturer's connector by matching the series name?
A series name alone does not establish fit. Compare the insert interface, housing dimensions, locking arrangement and electrical requirements, and verify the proposed mating pair.
Teklif talebinde nelere yer vermeliyim?
Send the HA, HE, HSB or HK insert references, required hoods and bases, cable-entry details, circuit layout and quantities. A panel drawing or existing connector photograph helps identify the required assembly. Include the exact model quantities, delivery destination and required documentation.
Özel etiketleri ve ambalajları inceleyebilir misiniz?
Parça numaralarınızı, etiket çizimlerinizi, paket miktarlarını ve sevkiyat gereksinimlerinizi gönderin. Talep edilen modeller için fizibilite, numune gereksinimleri, minimum miktarlar ve teslim süresi onaylanır.
