Dişli kuplaj
Kuplaj somunu, eşleşen konektör gövdelerini birleştirir. Eşleştirmeden önce gövde ailesini ve temas düzenini eşleştirin.
SP Su Geçirmez Yuvarlak Konnektörler
Üretici
SP11, SP13, SP17, SP21 ve SP29 yuvarlak konnektörler, ayrılabilir kablo ve panel bağlantıları için dişli kuplaj kullanır. Boyut, kontak düzeni, kablo contası ve sonlandırmayı birlikte seçin. Katalog IP68 korumasını listeler; seçtiğiniz yapılandırma için montaj ve maruz kalma koşullarını onaylayın.
Beş SP serisini karşılaştırın
| Yapı | Seçim odak noktası | Seri referansı |
|---|---|---|

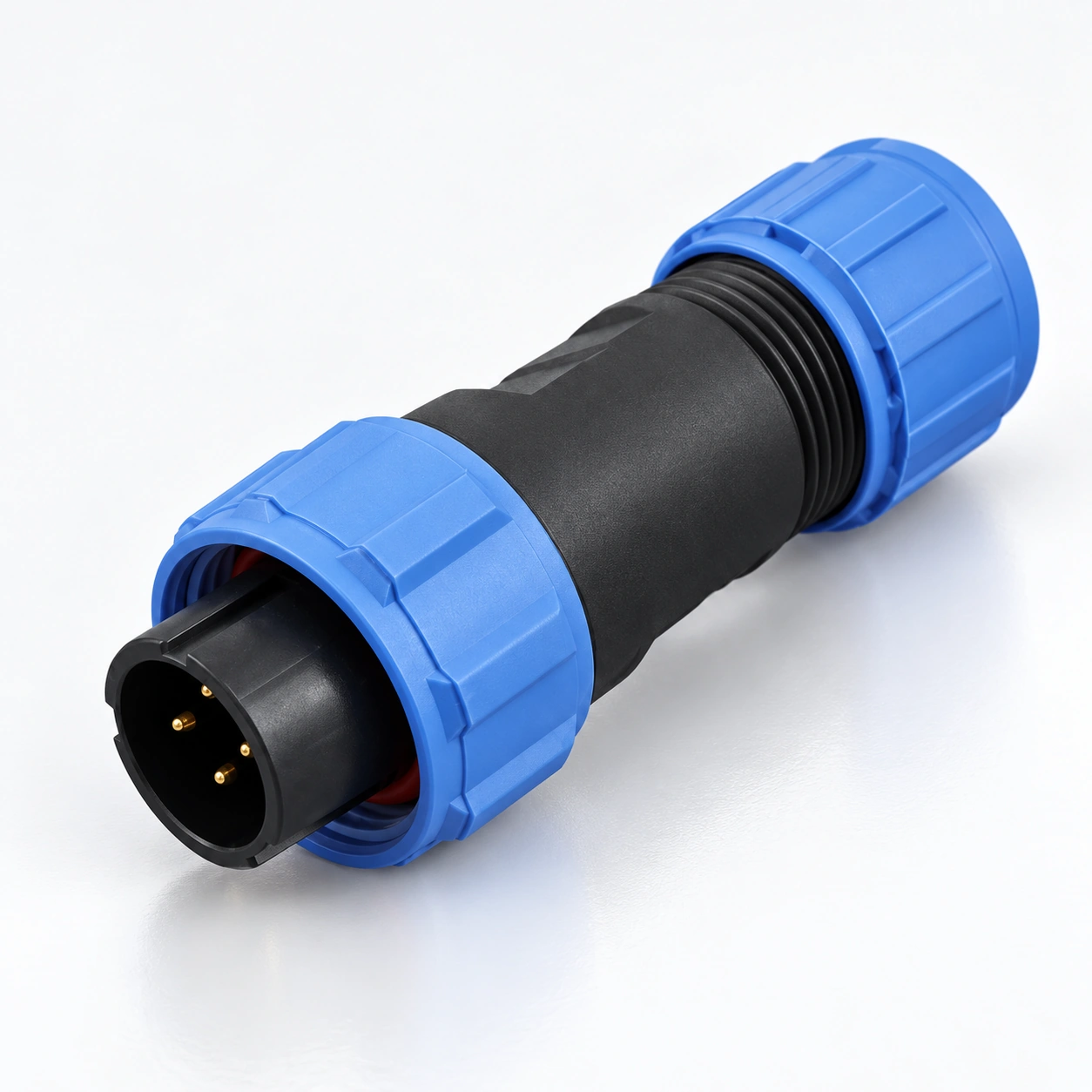

| SP11 · Kompakt kablo ve panel | Lehim sonlandırmalı 2, 3, 4 veya 5 kontaklar. Kablo contası aralığı: 4–6.5 mm. Kablo fişi, hat içi soket, arka somunlu panel soketi ve flanş formatları listelenmiştir. | SP1110 · SP1111 · SP1112 · SP1113 |

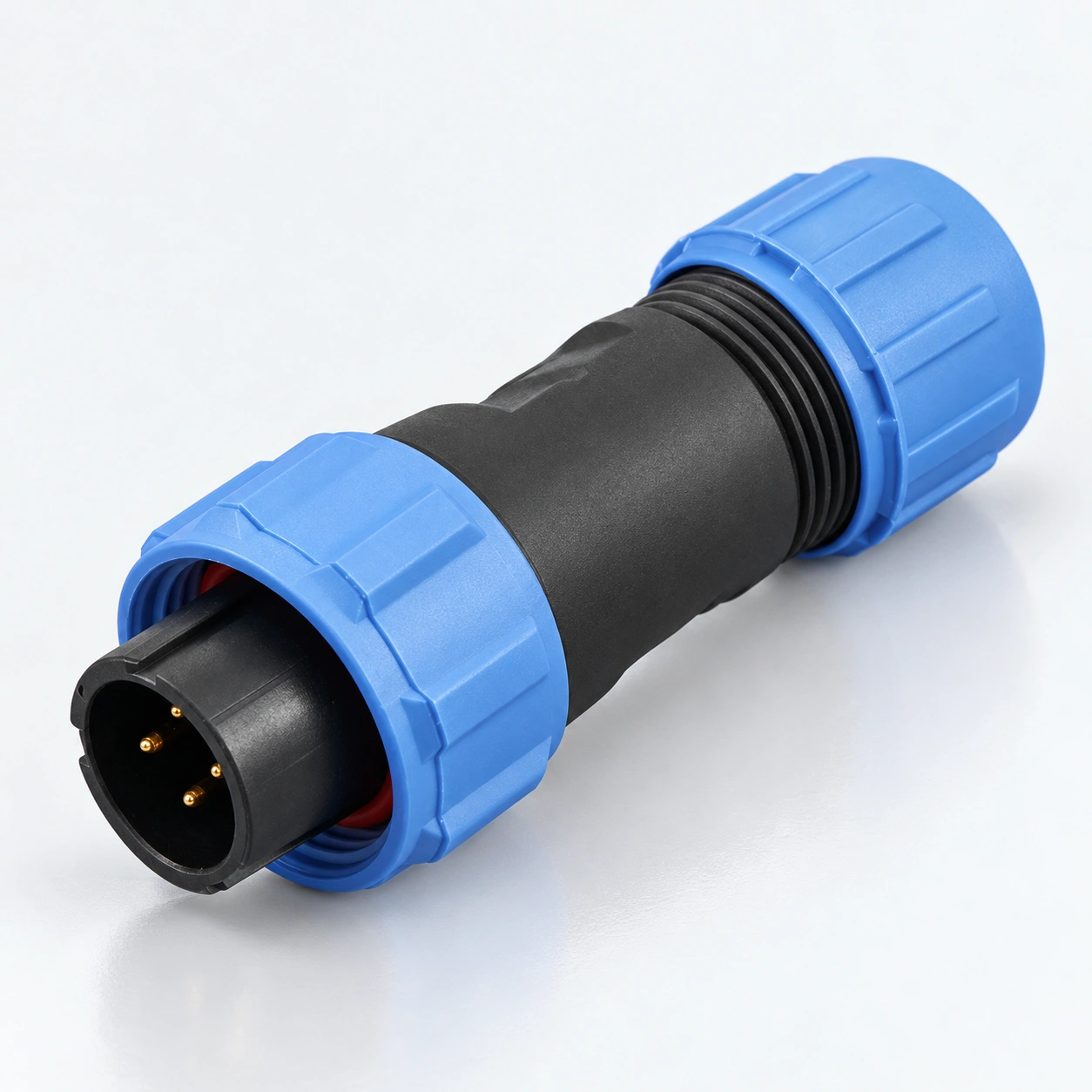

| SP13 · Daha fazla temas düzenlemesi | 2, 3, 4, 5, 6, 7 veya 9 kontakları. Tip I kablo contaları 4–6.5 mm aralığını kapsar; Tip II 5–8 mm aralığını kapsar. Aynı kontak satırından akımı, çalışma voltajını ve tel limitini seçin. | SP1310 · SP1311 · SP1312 · SP1313 |

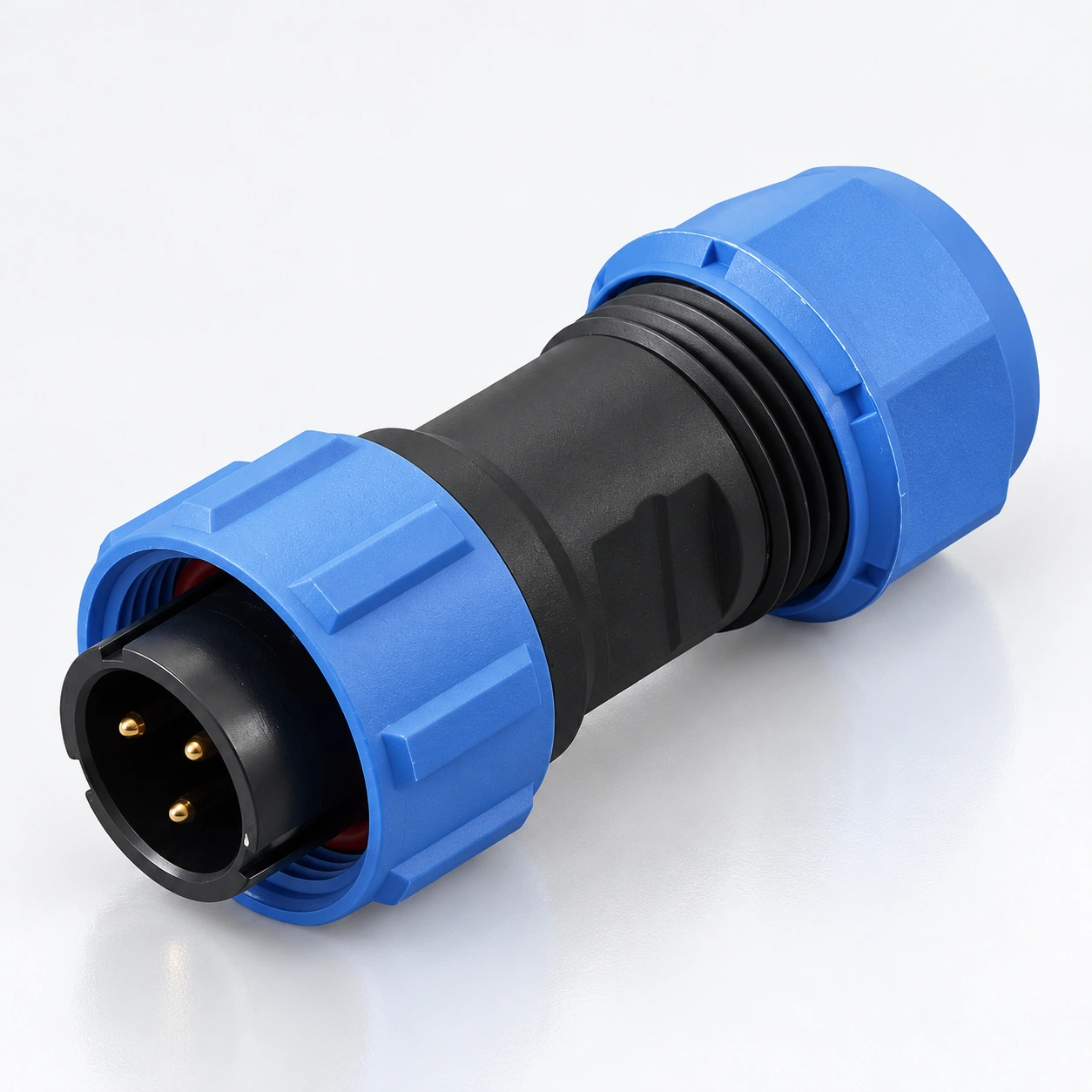

| SP17 · Düz ve açılı formatlar | 2, 3, 4, 5, 7, 9 veya 10 kontaklar. Düz fiş ve hat soketi kablo OD: 6–10 mm. Lehim ve sıkma bulunabilirliği konektöre bağlıdır; lehim değerleri sıkma değerleri değildir. | SP1710–SP1716 gövde aileleri |

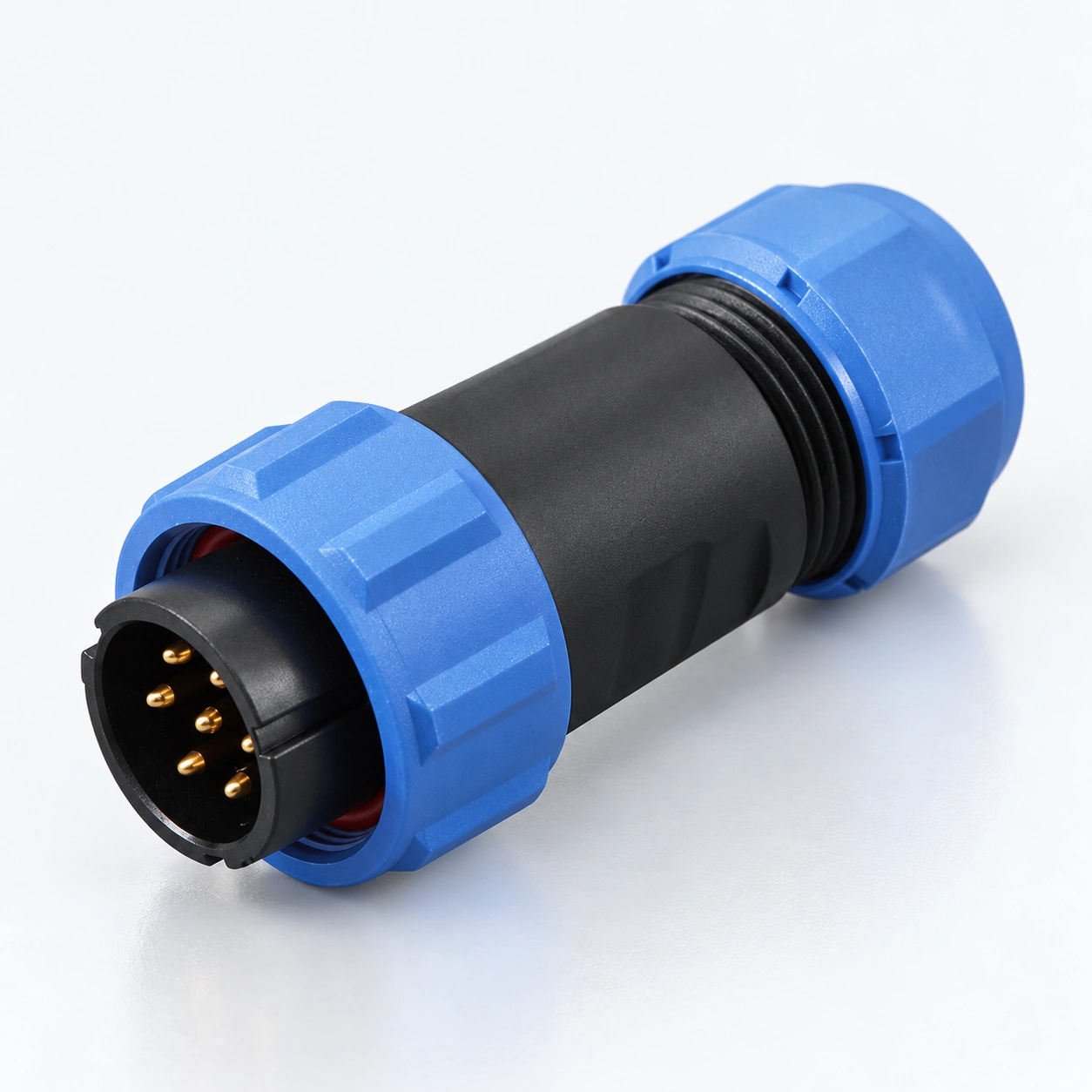

| SP21 · Kablo ve panel seçenekleri | 2, 3, 4, 5, 7, 9 veya 12 kontaklar. Kablo contası seçenekleri: 4.5–7 mm veya 7–12 mm. Kesin kontak eki için sonlandırmayı ve iletken limitini seçin. | SP2110–SP2116 gövde aileleri |

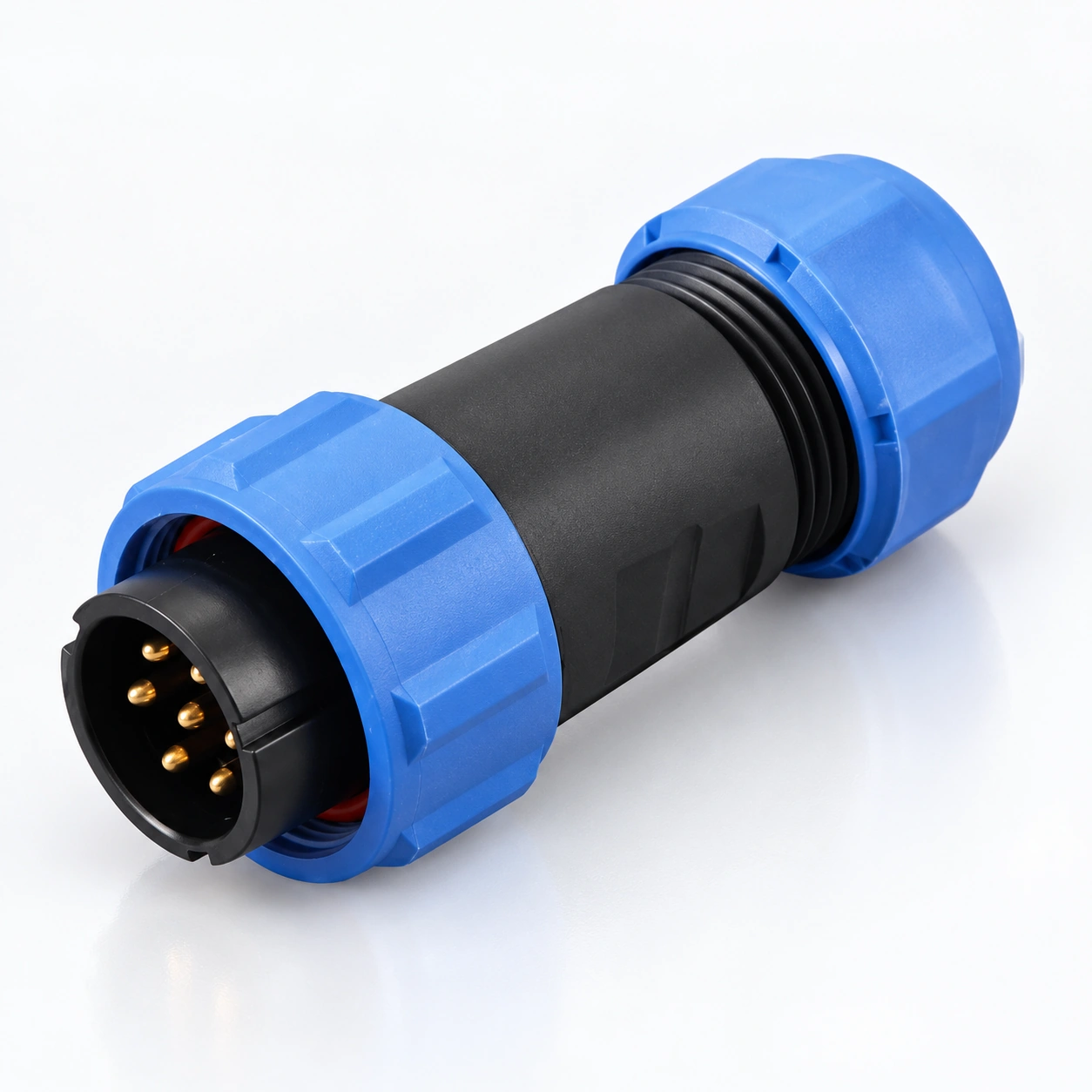

| SP29 · Daha büyük kablo girişi | 2, 3, 4, 5, 7, 9 veya 12 kontaklar. Düz fiş ve hat soketi kablo OD: 13–16 mm. Açılı versiyon için kablo aralığını ayrı olarak onaylayın. | SP2910–SP2916 gövde aileleri |
SP bağlantısının içinde
Bir konfigürasyon seçmeden önce kuplajı, kablo contasını ve panel sabitlemesini anlayın.
Kablo girişi ve contası
Arka sıkıştırma bileşenleri ve sızdırmazlık halkası, gerçek kablo kılıfına uymalıdır. Doğru conta aralığını seçin ve modelin montaj talimatlarını izleyin.
Kontaklar ve sonlandırma
Katalog altın kaplama bakır kontakları belirtir. Lehim, vida ve sıkma seçenekleri seriye ve slota bağlıdır; yapılandırmaya özel kablolama verilerini kullanın.
Panel sabitleme ve kapak
Panel somunları, contaları ve koruyucu kapakları gövde formatına bağlıdır. Evrensel bir uyum varsaymak yerine panel kalınlığını, kesme boyutunu ve belirtilen koruma koşulunu onaylayın.
Kontak yuvasını, kabloyu ve gövdeyi eşleştirin.
Tek başına bir seri numarası veya pin sayısı, eksiksiz konektör spesifikasyonunu tanımlamaz.
Kontaklar ve elektriksel değerler
Gerekli kontak sayısını, anma akımını ve AC çalışma gerilimini aynı yapılandırmadan seçin. Bir dakikalık dielektrik dayanım gerilimi, çalışma gerilimi değil, bir test parametresidir.
Tel sonlandırma
SP11 ve SP13 listeleri lehim sonlandırması kullanır. Daha büyük aileler yapılandırmaya bağlı alternatifler listeler. Lehim, vida veya sıkma kullanılabilirliğini ve iletken limitlerini, aralarında değerleri aktarmak yerine onaylayın.
Kablo contası aralığı
Tam kablo kılıfını ölçün. Seçilen gövde için belirtilen conta seçeneğini seçin; iletken kesiti farklı bir ölçümdür.
Eşleştirme ve panel montajı
Gövde ailesini ve tamamlayıcı P/S kontakları eşleştirin. Panel kalınlığını, kesik şeklini ve montaj deliklerini tam soket çizimini kullanarak kontrol edin.
SP su geçirmez dairesel konektörlerinizi gönderin
gereksinimleri.
SP serisini, gövde tanımını, kontak sayısını, P/S kontak tipini, sonlandırmayı, tel boyutunu, kablo çapını ve her iki eşleşen taraf için miktarları gönderin.
Bir sorgu hazırlayınTam bir SP eşleşen çifti belirtin.
Siparişinizi vermeden önce spesifikasyonu ve gerekli kanıtları kabul edin.
Üretimi keşfedinGövde ve kontak çizelgesi
Eşleşen gövde referanslarının her ikisini, kontak sayısını ve pin/soket tanımını listeleyin. Temel kodlar her sipariş seçeneğini içermez.
Kablo ve sonlandırma
Kılıf çapını, iletken boyutunu, tel hazırlığını ve gerekli sonlandırma yöntemini ekleyin.
Montaj ve maruz kalma
Panel çizimini, kalınlığını, mevcut eşleşme alanını ve gerekli çevresel test koşullarını sağlayın.
Onay ve teslimat
Numune uyumunu, geçerli derecelendirmeleri ve belgeleri, aksesuarları, paketleme miktarlarını ve varış noktasını onaylayın.
OEM & PAKETLEME
Teknik şartnameniz.
Paketleme planınız.
Seçilen modellere, tanımlama ve tedarik gereksinimlerine göre sp su geçirmez dairesel konektör siparişinizi oluşturun.
Model çizelgesi
Eşleşen gövde referanslarının her ikisini, kontak sayısını ve pin/soket tanımını listeleyin. Temel kodlar her sipariş seçeneğini içermez.
Etiketler ve tanımlama
Parça numaralarını, etiket çizimlerini ve sipariş için gereken herhangi bir parti veya izlenebilirlik bilgilerini sağlayın.
Paket miktarları
Model başına, bireysel paketler, dış kartonlar ve teslimat destinasyonu başına miktarları belirtin.
SP Su Geçirmez Yuvarlak Konnektörler
satın alma soruları.
SP konektörleri LP konektörlerinden nasıl farklıdır?
SP dişli kuplaj kullanır. LP bir basmalı düğme geçmeli kilit mekanizması kullanır. Serilerin birbirleriyle eşleşebileceğini veya elektrik derecelerini paylaşabileceğini varsaymayın.
P ve S ne anlama geliyor?
P pin kontakları, S ise soket kontakları anlamına gelir. Bunlar, gövdenin kablo fişi, hat içi soket veya panel soketi olup olmasından ayrı, elektriksel kontak türleridir. Hem gövde stilini hem de kontak türünü belirtin.
Farklı SP boyutları eşleşebilir mi?
Boyutlar arasında çapraz uyumluluk iddia edilmemektedir. Seri, listelenen eşleşen gövde ailesini, kontak sayısını ve tamamlayıcı kontakları eşleştirin.
IP68 kalıcı su altı kullanımı anlamına mı geliyor?
Yalnızca IP68 etiketiyle belirlenmiş bir daldırma derinliği veya süresi yoktur. Kurulumu belirlemeden önce seçilen montajı, kablo contalarını, eşleşen veya kapak durumunu ve geçerli test koşullarını onaylayın.
Tüm SP konektörleri aynı akım için mi derecelendirilmiştir?
Hayır. Akım ve çalışma gerilimi, kontak düzenine ve sonlandırmaya göre değişir. Özellikle, sipariş vermeden önce SP21 ve SP29 iki ila beş kontaklı konfigürasyonlar için sonlandırmaya özel akımı doğrulayın.
Lehim kontak verileri kıvılcım kontakları için kullanılabilir mi?
Otomatik olarak değil. Bir sonlandırma efsanesi olası seçenekleri gösterir, her ek parça için aynı derecelendirmeleri veya kullanılabilirliği göstermez. Tam konfigürasyonun iletken ve elektriksel verilerini isteyin.
Montaj boyutları nerede?
Bağlantılı her SP ürün sayfası, gövde ve panel açıklığı bilgilerini içerir. Yalnızca harici konektör çapını veya montaj dişini değil, seçilen soketin panel çizimini kullanın.
Bir V-0 muhafaza sınıflandırması, tamamlanmış konektörü onaylar mı?
Hayır. Muhafaza malzemesi yanıcılığı ve tamamlanmış ürün sertifikası farklı konulardır. Proje gerektirdiğinde, modele özel geçerli kanıtları isteyin.
Teklif talebinde nelere yer vermeliyim?
SP serisi, gövde tanımı, kontak sayısı, P/S kontak tipi, sonlandırma, tel boyutu, kablo çapı ve her iki eşleşen taraf için miktarları gönderin. Kesin model miktarlarını, teslimat yerini ve gerekli belgeleri ekleyin.
Özel etiketleri ve ambalajları inceleyebilir misiniz?
Parça numaralarınızı, etiket çizimlerinizi, paket miktarlarını ve sevkiyat gereksinimlerinizi gönderin. Talep edilen modeller için fizibilite, numune gereksinimleri, minimum miktarlar ve teslim süresi onaylanır.
