35 × 7.5 mm Calha em Alumínio com Ranhuras DIN
YOCL Electric 35 × 7.5 mm calha de alumínio ranhurada DIN com perfil de chapéu-de-chuva TS35 e opções de espessura e ranhura emparelhadas.
- 4.2 × 12 mm ranhuras: 0.7, 0.9 ou 1.1 mm de espessura.
- 4.8 × 25 mm ranhuras: 1.1 mm de espessura.
- Comprimentos standard: 1 m ou 2 m para cada configuração.
- Selecione em conjunto a espessura da calha, o tamanho da ranhura e o comprimento.
Visão Geral
A YOCL Electric 35 × 7.5 mm Calha de Alumínio Ranhurada DIN fornece um perfil de montagem de chapéu-de-chuva para equipamento elétrico especificado para calha TS35. Construção em alumínio, uma largura de perfil 35 mm e uma profundidade de perfil 7.5 mm identificam esta família de produtos. Os comprimentos standard da calha são 1 m e 2 m.
Estão disponíveis dois designs de ranhuras de montagem. O design de ranhura 4.2 × 12 mm tem escolhas de espessura de 0.7, 0.9 e 1.1 mm. O design de ranhura 4.8 × 25 mm tem uma espessura de 1.1 mm. Cada espessura é emparelhada com a sua abertura de ranhura especificada na tabela de configuração abaixo.
Características
- 35 × 7.5 mm perfil de chapéu-de-chuva para requisitos de montagem TS35.
- Aluminium construction with clearly specified thickness options.
- Elongated mounting slots in two opening sizes.
- Four defined thickness-and-slot configurations, each offered in 1 m or 2 m lengths.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Marca | YOCL Elétrico |
| Tipo de produto | Slotted aluminium DIN rail |
| Perfil | Top hat, TS35 |
| Material | Alumínio |
| Profile width | 35 mm |
| Profile depth | 7.5 mm |
| Mounting hole shape | Elongated slot |
| Comprimentos standard | 1 m / 2 m |
Available Configurations
| Rail thickness | Mounting slot width × length | Comprimentos standard |
|---|---|---|
| 0.7 mm | 4.2 × 12 mm | 1 m / 2 m |
| 0.9 mm | 4.2 × 12 mm | 1 m / 2 m |
| 1.1 mm | 4.2 × 12 mm | 1 m / 2 m |
| 1.1 mm | 4.8 × 25 mm | 1 m / 2 m |

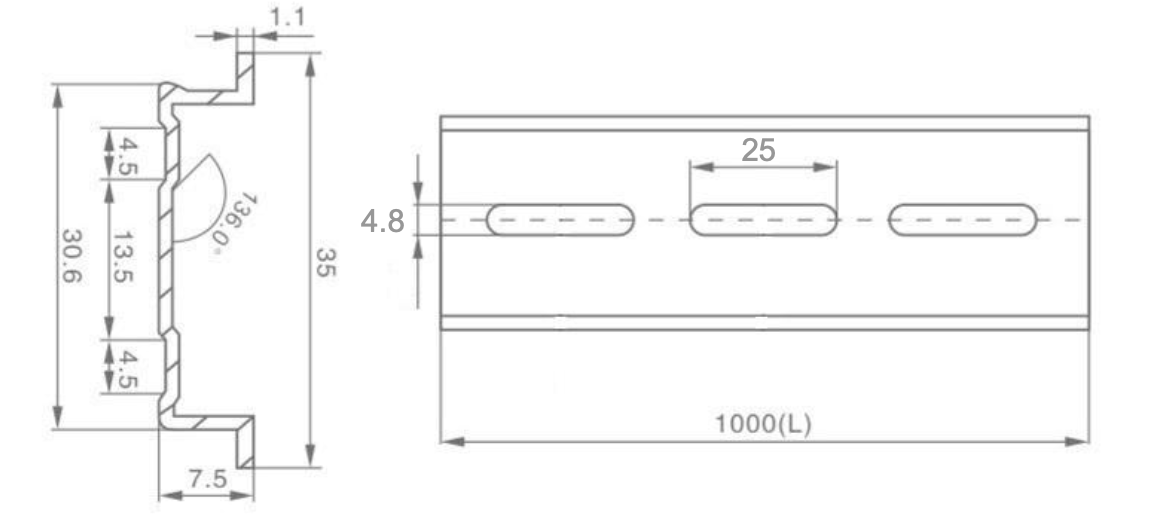

Dimensão
The profile width × depth is 35 × 7.5 mm. Slot dimensions describe the opening width and length. Use the configuration table to identify the matching rail thickness and slot size.
Guia de Seleção
Start with the equipment mounting requirement and confirm that it calls for a 35 × 7.5 mm top hat profile. Keep the material requirement explicit when comparing rails of the same section size.
Select the thickness and slot size together. At 1.1 mm thickness, both slot designs are available, so thickness alone does not identify the required configuration. Compare the slot opening with the planned fixing arrangement and include any required hole-layout drawing with the enquiry.
Choose the 1 m or 2 m standard length according to the rail runs and quantities in the panel layout. Keep length separate from profile width, depth and thickness when preparing the purchase description.
Informações de Encomenda
Specify the 35 × 7.5 mm aluminium DIN rail, the thickness-and-slot pairing, required standard length and quantity. For example, an enquiry can request 1.1 mm thickness with 4.2 × 12 mm slots in 2 m lengths. Include equipment mounting references and project-specific material or finish requirements where applicable.
