222-41x Serisi Mandallı Kablo Konektörleri

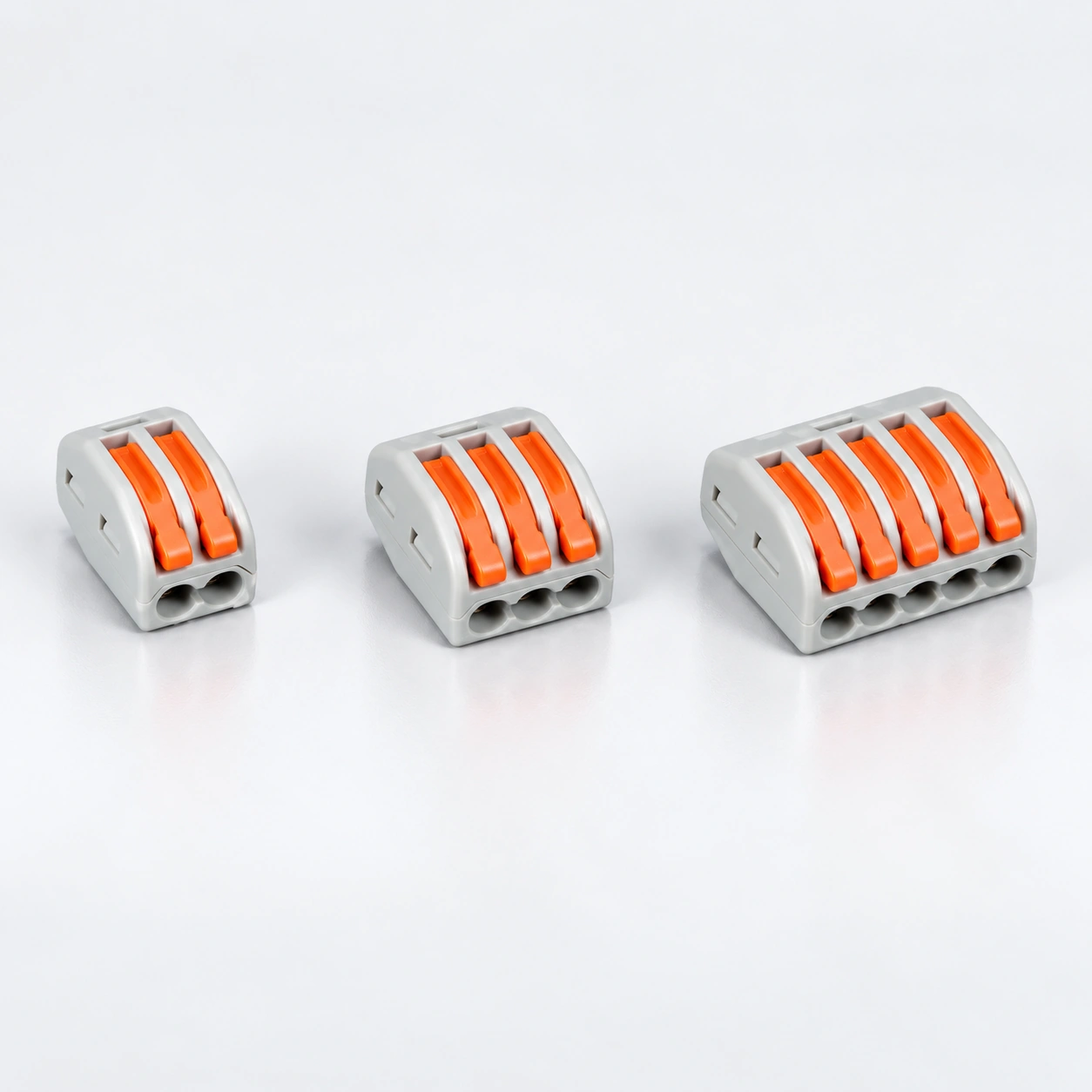

YOCL ELEKTRİKLİ 222-41x mandallı konnektörler, üç gri gövde konfigürasyonunda turuncu mandallı kablo sonlandırması sağlar.

Modeller: 222-412 / 222-413 / 222-415.
2P / 3P / 5P katalog konfigürasyonları.
400 V / 32 A derecelendirme.
9–10 mm soyma uzunluğu.

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELEKTRİKLİ 222-41x mandallı kablo konnektörleri, kablo sonlandırması için turuncu mandallar ve gri bir gövde kullanır. Aile 222-412, 222-413 ve 222-415 içerir ve 2P, 3P ve 5P katalog konfigürasyonlarına sahiptir.

Her model 400 V / 32 A derecesini ve 9–10 mm soyma uzunluğunu paylaşır. İletken aralıkları, kablo seçimi geçerli girişe bağlı kaldığından, katalog sınıf kodlarıyla listelenir.

Özellikler

222-412, 222-413 ve 222-415 model seçenekleri.
2P, 3P ve 5P katalog konfigürasyonları.
Gri bir gövdede turuncu mandal işlemi.
400 V / 32 A katalog derecelendirmesi.
9–10 mm soyma uzunluğu.

Teknik Özellikler

Parametre	Teknik Özellikler
Marka	YOCL ELEKTRİK
Modeller	222-412 / 222-413 / 222-415
Katalog referans standardı	IEC
Anma gerilimi	400 V
Anma akımı	32 A
Dayanım gerilimi	4 kV
Ortam sıcaklığı	−40°C ila +105°C
Soyma uzunluğu	9–10 mm
Gövde görünümü	Gri

İletken Girişleri

Katalog iletken kodu	Kesit	Katalog AWG referansı
s+f-st	0.08–2.5 mm²	28–14
f-st	0.08–4 mm²	28–12

İletken kodları ve AWG referansları ayrı katalog girişleri olarak saklanır. Uygulanabilir tel yapısını ve kesitini birlikte seçin; AWG girişleri tam metrik dönüşümler olarak sunulmaz.

İki tel girişi katalog kodlarıyla kapsam altına alınmıştır; konektörü seçerken iletken yapısını belirtin.

Model Yapılandırmaları

Model	Katalog P tanımı
222-412	2P
222-413	3P
222-415	5P

Seçim ve Sipariş

İletken girişini aşağıdan kontrol etmek için 2P, 3P veya 5P katalog yapılandırmasını seçin. Sabit bir kurulum gerekiyorsa, ilgili 222 serisi montaj aksesuarını ayrıca belirtin.
