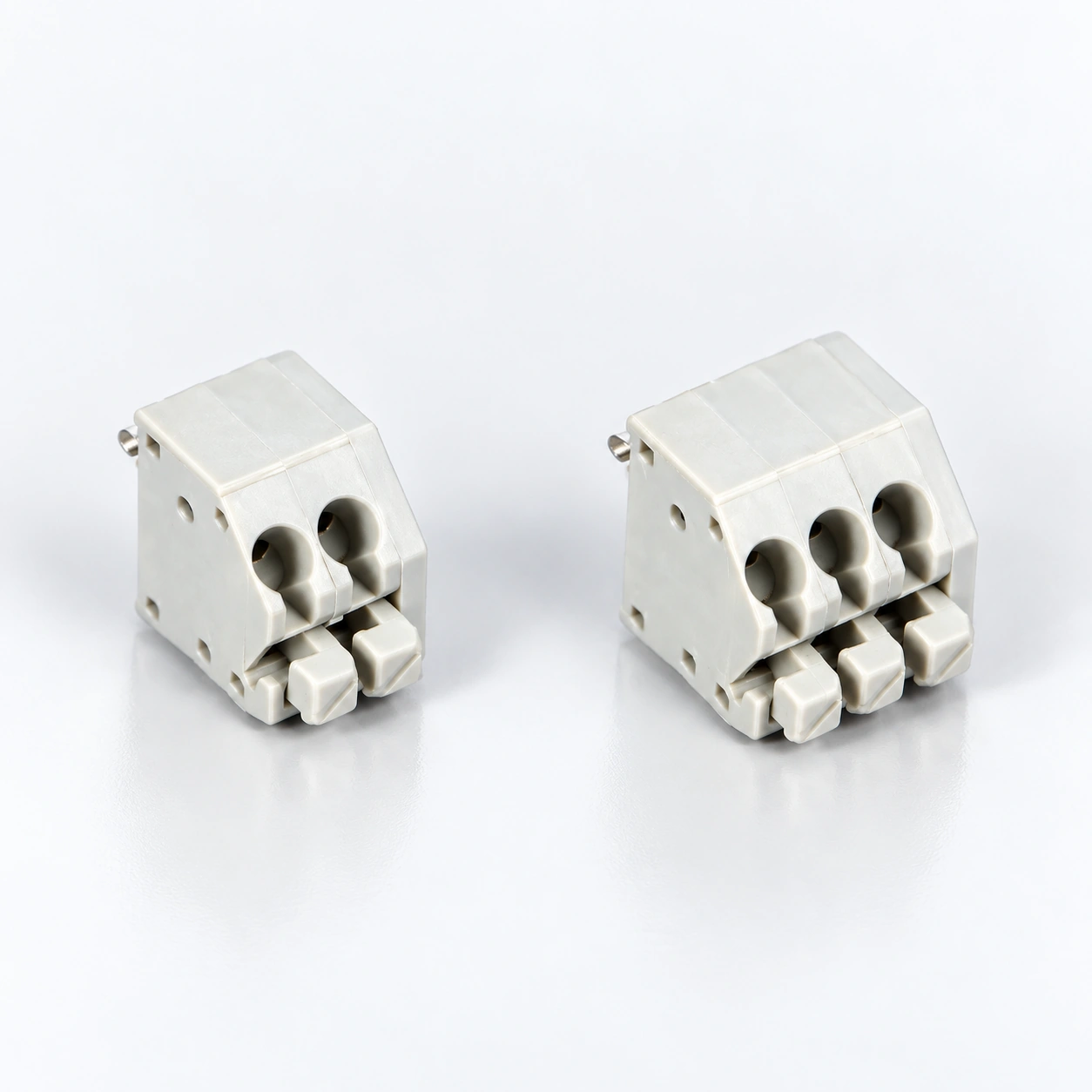

KZ8 45 Dereceli Yaylı Konnektör Terminalleri

YOCL ELEKTRİKLİ KZ8 yaylı terminaller, iki hatve formatında çapraz konumlu pinlerle 45 derecelik tel takma olanağı sunar.

3.5 mm / 7.0 mm hatve; 1P–24P montajlar.
IEC: 250 V 3.5 mm'de; 450 V 7.0 mm'de; 5 A.
IEC tel aralığı: 0.2–1.5 mm².
UL referans sütunu: 300 V / 7 A, AWG22–16.

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELEKTRİKLİ KZ8 yaylı konnektör terminalleri, 45 derecelik tel takma ve çapraz konumlu pin düzeni sunar. Montajlar 1P'den 24P'ye kadar 3.5 mm ve 7.0 mm hatve seçenekleriyle listelenmiştir.

IEC voltajı hatveye bağlıdır: 250 V 3.5 mm'de ve 450 V 7.0 mm'de. Akım ve iletken değerleri, sütunlar arasında birleştirilmek yerine ilgili referans sistemi girişinden seçilmelidir.

Özellikler

Yaylı bağlantıya 45 derecelik tel takma.
Çapraz konumlu pim düzeni.
3.5 mm ve 7.0 mm hatve seçenekleri.
1P–24P montaj aralığı.
Aralık düzenlemeleri için listelenen 3.5 mm ayırıcı bloklar.

Teknik Özellikler

Parametre	Teknik Özellikler
Marka	YOCL ELEKTRİK
Modeller	KZ8
Katalog P tanımı	1P–24P
Tel takma açısı	45 derece
Pin düzeni	Çapraz konumlu pinler
Hatve seçenekleri	3.5 mm / 7.0 mm
Bölme bloğu	3.5 mm

Katalog Referans Sistemine Göre Değerlendirmeler

Referans sistemi	Anma gerilimi	Anma akımı	Kablo aralığı
IEC	250 V ve 3.5 mm hatve	5 A	0.2–1.5 mm²
IEC	450 V ve 7.0 mm hatve	5 A	0.2–1.5 mm²
UL	300 V	7 A	AWG22–16

Aynı referans sistemi satırındaki voltaj, akım ve tel aralığını kullanın.

Boyut

Hatve konfigürasyonu	Katalog değeri
Standart aralık seçeneği	3.5 mm / .138 in
Daha geniş aralık seçeneği	7.0 mm / .276 in

Seçim ve Sipariş

Birlikte KZ8, hatve ve pozisyon sayısını belirtin. IEC seçimi için, 3.5 mm hatve için 250 V veya 7.0 mm hatve için 450 V kullanın. İletken boyutunu ve herhangi bir bölme, renk veya pin-montaj gereksinimini belirtin.
