LT-22/LT-33/LT-24/LT-36 Sıra Tipi Konnektörler

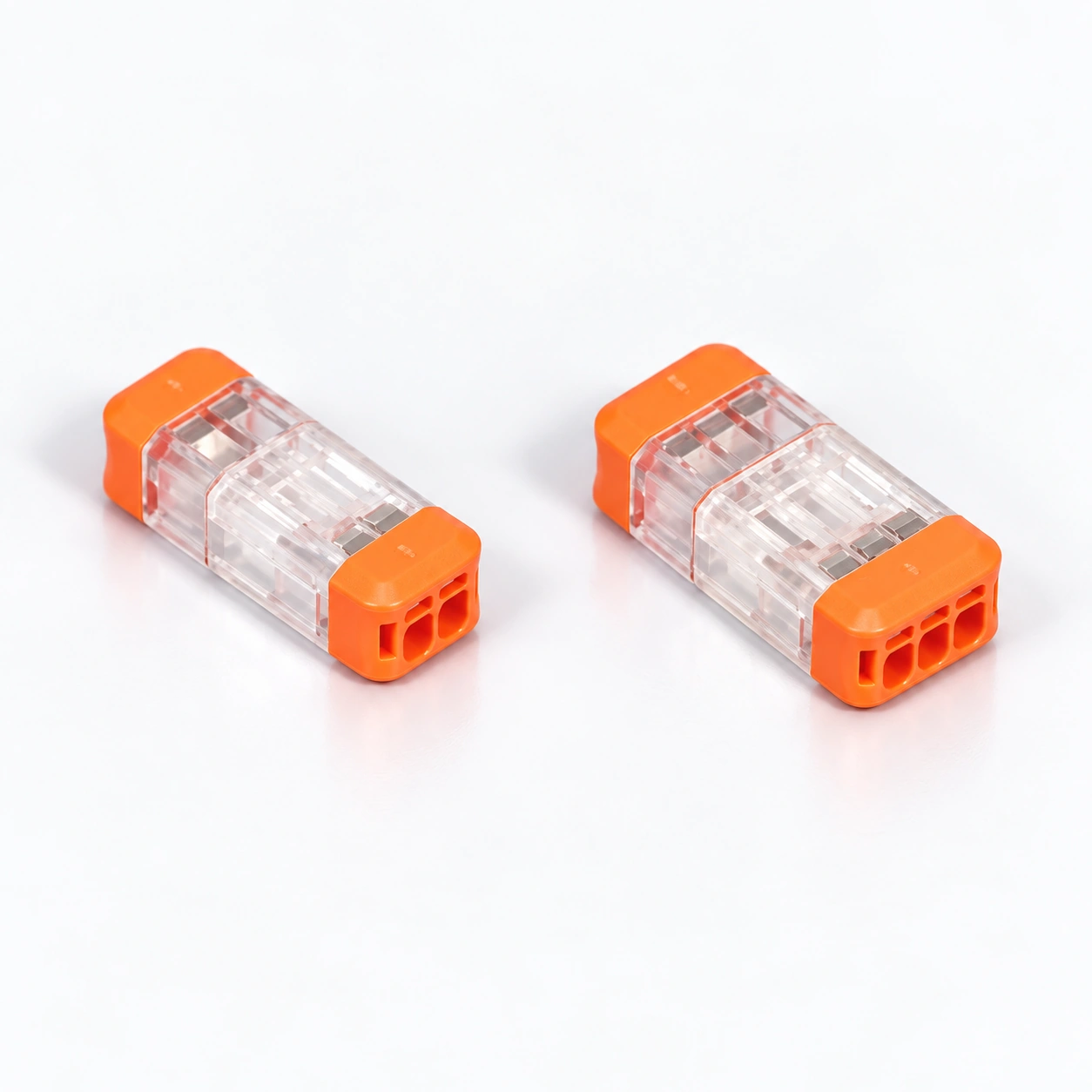

YOCL ELEKTRİKLİ LT-22, LT-33, LT-24 ve LT-36 hat içi konnektörler katalogda gösterilen şeffaf gövde ve renkli uç kapak formatını kullanır.

250 V nominal gerilim; 24 A nominal akım
0.5–2.5 mm² listelenen iletken kesiti
11–13 mm soyma uzunluğu
4 listelenen model seçenekleri

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELEKTRİKLİ LT-22, LT-33, LT-24 ve LT-36 hat içi konnektörler katalogda gösterilen şeffaf gövde ve renkli uç kapak formatını kullanır. Dördü de 250 V, 24 A derecelendirmesine ve 0.5–2.5 mm² iletken aralığına sahiptir.

Özellikler

Karşı uçlarda kablo açıklıkları bulunan şeffaf hat içi gövde.
Dört model: LT-22, LT-33, LT-24 ve LT-36.
24 A nominal akım ve 250 V nominal gerilim.
0.5–2.5 mm² iletken aralığı, 11–13 mm soyma uzunluğu.

Teknik Özellikler

Parametre	Teknik Özellikler
Modeller	LT-22, LT-33, LT-24, LT-36
Anma gerilimi	250 V
Anma akımı	24 A
İletken kesiti	0.5–2.5 mm²
Listelenen dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Sıyırma uzunluğu	11–13 mm
Plastik parçalar	PC
Yay malzemesi	S301
Kontak malzemesi	T2
Plastik malzeme yanıcılık referansı	UL94 V-2
Katalog referans standardı	IEC; belirli standart numarası belirtilmemiş

Anma gerilimi ve dayanma gerilimi girişlerinde AC veya DC belirtilmemiştir. Dayanma testi süresi belirtilmemiştir. İletken aralığı ayrı iletken sınıflarına ayrılmamıştır.

Boyut

Katalog, ölçü birimi belirtmeden aşağıdaki U × G × Y değerlerini vermektedir. Katalog P tanımı sütun kaynak etiketini korur; elektriksel olarak yalıtılmış devrelerin sayısını belirlemez.

Model	Katalog P tanımı	Katalog U × G × Y (birim belirtilmemiş)
LT-22	2P	35 × 13 × 10.5
LT-33	3P	35 × 17 × 10.5
LT-24	2P	37 × 15.6 × 12
LT-36	3P	37 × 20.6 × 12

Model Seçimi

LT-22 ve LT-24 2P olarak listelenmiştir; LT-33 ve LT-36 3P olarak listelenmiştir. LT-24/LT-36 gövdelerin LT-22/LT-33'den farklı listelenen boyutları vardır. Yalnızca kısaltılmış katalog başlığını kullanmak yerine tam modeli seçin.

Sipariş Bilgileri

Kesin modeli, iletken tipini ve kesitini, uygun olduğunda gerekli rengi ve miktarı belirtin. Sorguya gerekli bağlantı düzenini dahil edin.
