LT-2604L Serisi Kompakt Kol Klemensleri

YOCL ELECTRIC LT-2604L serisi kompakt mandallı klemensler, 2P, 3P, 4P ve 5P katalog formatlarını içerir.

250 V nominal gerilim; 32 A nominal akım
0.2–4 mm² listelenen iletken kesiti
11–12 mm soyma uzunluğu
4 listelenen model seçenekleri

Bu ürün hakkında bilgi alın

Genel Bakış

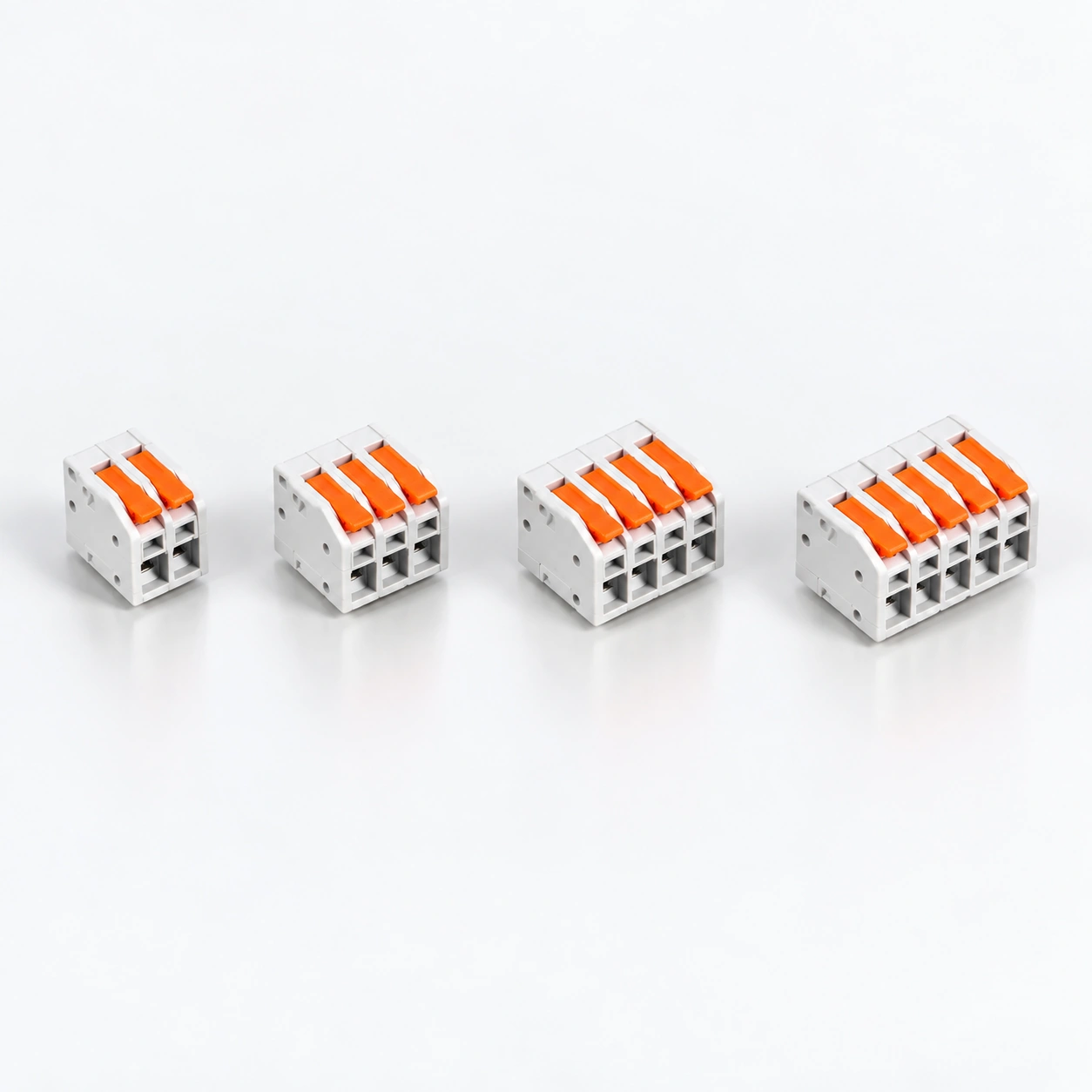

YOCL ELECTRIC LT-2604L serisi kompakt mandallı klemensler, 2P, 3P, 4P ve 5P katalog formatlarını içerir. L gövde formatı, referans fotoğraflarda gösterilen istiflenmiş tel açıklıklarının üzerinde mandalları yerleştirir.

Özellikler

Dört genişlikte kompakt L gövde formatı.
LT-2604L-2, -3, -4 ve -5 model seçenekleri.
250 V nominal gerilim, 32 A nominal akım ve 0.2–4 mm² iletken aralığı.
Bakır kontaklı PA plastik parçalar ve S301 yay malzemesi.

Teknik Özellikler

Parametre	Teknik Özellikler
Modeller	LT-2604L-2, LT-2604L-3, LT-2604L-4, LT-2604L-5
Anma gerilimi	250 V
Anma akımı	32 A
İletken kesiti	0.2–4 mm²
Listelenen dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Sıyırma uzunluğu	11–12 mm
Plastik parçalar	PA
Yay malzemesi	S301
Kontak malzemesi	Bakır
Plastik malzeme yanıcılık referansı	UL94 V-2
Katalog referans standardı	IEC; belirli standart numarası belirtilmemiş

Anma gerilimi ve dayanma gerilimi girişlerinde AC veya DC belirtilmemiştir. Dayanma testi süresi belirtilmemiştir. İletken aralığı ayrı iletken sınıflarına ayrılmamıştır.

Boyut

Katalog, ölçü birimi belirtmeden aşağıdaki U × G × Y değerlerini vermektedir. Katalog P tanımı sütun kaynak etiketini korur; elektriksel olarak yalıtılmış devrelerin sayısını belirlemez.

Model	Katalog P tanımı	Katalog U × G × Y (birim belirtilmemiş)
LT-2604L-2	2P	17.5 × 11.5 × 20
LT-2604L-3	3P	17.5 × 16.5 × 20
LT-2604L-4	4P	17.5 × 21.5 × 20
LT-2604L-5	5P	17.5 × 26.5 × 20

Model Seçimi

Gerekli L modelini katalog P tanımı ve genişliğine göre seçin. 17.5 × G × 20 boyut profili, uzun LT-2604D formatından farklıdır. Listelenen soyma uzunluğu, her L modeli için 11–12 mm'tür.

Sipariş Bilgileri

Kesin modeli, iletken tipini ve kesitini, uygun olduğunda gerekli rengi ve miktarı belirtin. Sorguya gerekli bağlantı düzenini dahil edin.
