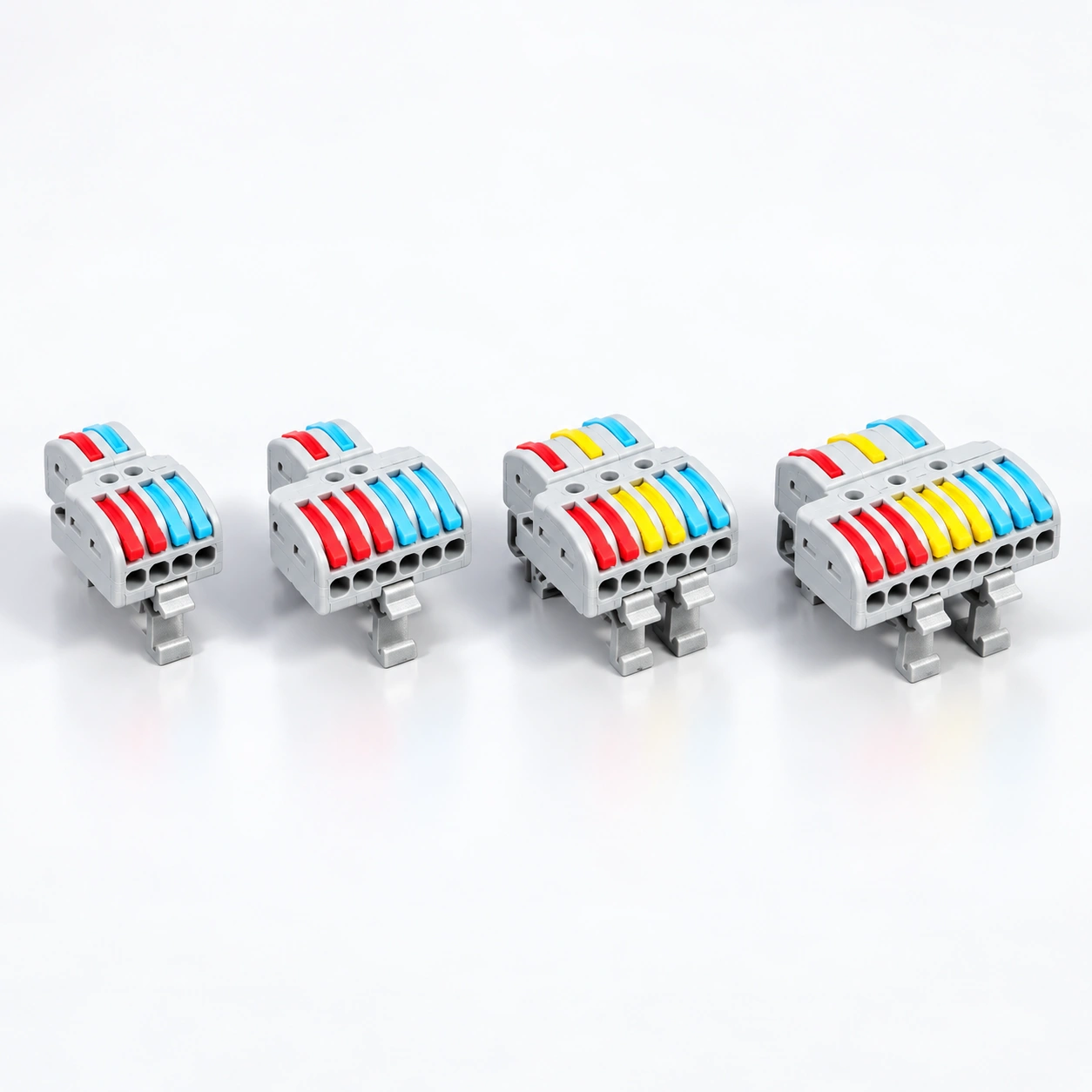

LT-422D/623D/633D/933D Montajlı Kol Konnektörleri

YOCL ELEKTRİKLİ LT-422D, LT-623D, LT-633D ve LT-933D montajlı kol konektörleri, gruplandırılmış tel girişlerini görünür montaj tabanı ve klips düzenlemesiyle birleştirir.

250 V nominal gerilim; 32 A nominal akım
0.5–4 mm² listelenen iletken kesiti
11–12 mm soyma uzunluğu
4 listelenen model seçenekleri

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELEKTRİKLİ LT-422D, LT-623D, LT-633D ve LT-933D montajlı kol konektörleri, gruplandırılmış tel girişlerini görünür montaj tabanı ve klips düzenlemesiyle birleştirir. Bu D modelleri, montajsız versiyonlardan farklı bir gövde formatına sahip 250 V, 32 A derecesini paylaşır.

Özellikler

Gruplandırılmış kolla çalıştırılan tel girişleri.
D gövde formatları için gösterilen montaj tabanı ve klipsler.
250 V nominal gerilim, 32 A nominal akım ve 0.5–4 mm² iletken aralığı.
2P veya 3P katalog tanımlayıcılarıyla dört düzen.

Teknik Özellikler

Parametre	Teknik Özellikler
Modeller	LT-422D, LT-623D, LT-633D, LT-933D
Anma gerilimi	250 V
Anma akımı	32 A
İletken kesiti	0.5–4 mm²
Listelenen dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Sıyırma uzunluğu	11–12 mm
Plastik parçalar	PC
Yay malzemesi	S301
Kontak malzemesi	T2
Plastik malzeme yanıcılık referansı	UL94 V-2
Katalog referans standardı	IEC; belirli standart numarası belirtilmemiş

Anma gerilimi ve dayanma gerilimi girişlerinde AC veya DC belirtilmemiştir. Dayanma testi süresi belirtilmemiştir. İletken aralığı ayrı iletken sınıflarına ayrılmamıştır.

Boyut

Katalog, ölçü birimi belirtmeden aşağıdaki U × G × Y değerlerini vermektedir. Katalog P tanımı sütun kaynak etiketini korur; elektriksel olarak yalıtılmış devrelerin sayısını belirlemez.

Model	Katalog P tanımı	Katalog U × G × Y (birim belirtilmemiş)
LT-422D	2P	44.8 × 23.3 × 30.9
LT-623D	2P	44.8 × 33.3 × 30.9
LT-633D	3P	44.8 × 33.3 × 30.9
LT-933D	3P	44.8 × 48.3 × 30.9

Model Seçimi

Katalog P tanımı ve daha uzun monte edilmiş gövde boyutunu kullanarak D modelini seçin. LT-623D ve LT-633D farklı P tanımlarına sahipken boyutları paylaşır. Ray profili belirtilmediği için montaj arayüzü amaçlanan destek için kontrol edilmelidir.

Sipariş Bilgileri

Tam modeli, iletken tipini ve kesitini, uygun olduğunda gerekli rengi ve miktarı belirtin. Sorunuzda gerekli bağlantı düzenini ve montaj arayüzünü ekleyin.
