LT-PTF6X2.5 D Serisi Kol Terminal Blokları

YOCL ELECTRIC LT-PTF6X2.5 D Serisi Kol Terminal Blokları, turuncu kol aktüatörleri ve montaj ayaklı gövdeleri ile çok sıralı iletken bağlantıları sağlar. Üç model 6P, 12P ve 18P katalog formatlarını kapsar.

450 V ve 32 A dereceli veriler.
0.5–6 mm² iletken aralığı.
PA muhafaza, S301 yaylar ve H62 kontaklar.
Tamamlanmış -6D, -12D veya -18D modelini seçin.

Bu ürün hakkında bilgi alın

Genel Bakış

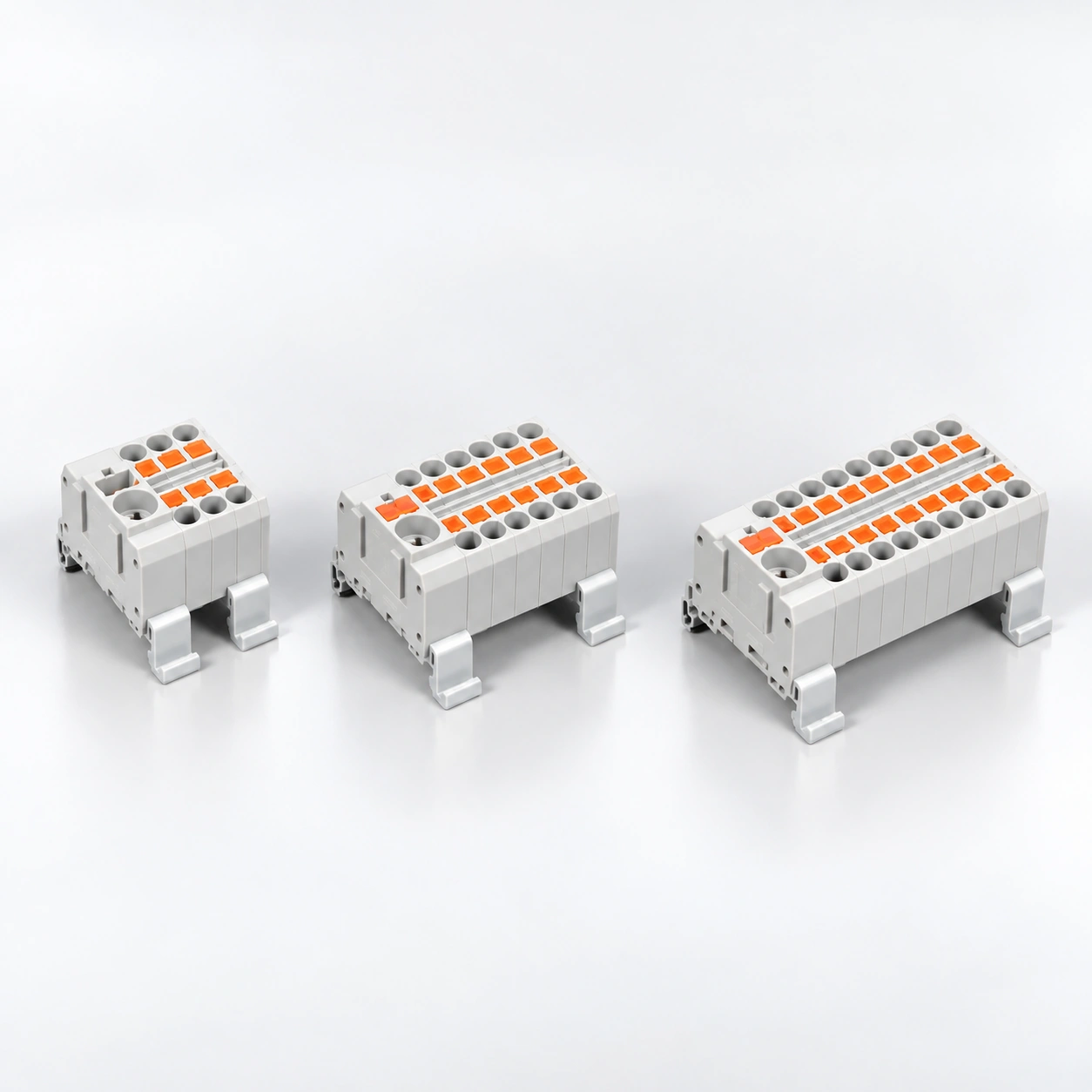

YOCL ELECTRIC LT-PTF6X2.5 D Serisi Kol Terminal Blokları, montaj ayaklı bir gövde üzerinde çok sıralı kol bağlantıları sağlar. Katalog, turuncu aktüatörlü 6P, 12P ve 18P modellerini listeler.

Basılı iletken aralığı, her üç model için 0.5–6 mm² olup, 450 V ve 32 A derecelerine sahiptir. Aralık, model adındaki 2.5 öğesinden bağımsız olarak belirtilir.

Özellikler

Listelenen üç model: LT-PTF6X2.5-6D, -12D ve -18D.
0.5–6 mm² iletken aralığı.
Montaj ayağına sahip çok sıralı gövde.
PA gövde, S301 yay elemanları ve H62 kontaklar.

Teknik Özellikler

Parametre	Teknik Özellikler
Marka	YOCL ELEKTRİK
Ürün tipi	Ray montajlı mandallı klemens
Modeller	LT-PTF6X2.5-6D / LT-PTF6X2.5-12D / LT-PTF6X2.5-18D
Anma gerilimi	450 V
Anma akımı	32 A
İletken kesiti	0.5–6 mm²
Katalog dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Soyma uzunluğu	11–12 mm
Gövde malzemesi	PA
Gövde malzemesi yanmazlık sınıflandırması	UL94 V-2
Yay malzemesi kalitesi	S301
Kontak malzemesi kalitesi	H62
Mandallı renk	Turuncu
Montaj düzeni	Montaj ayağı gövdesi; ray profili ve boyutu belirtilmemiştir.
Katalog referans standardı	IEC; standart numara belirtilmemiş

Model Seçenekleri

Model	Katalog P tanımı
LT-PTF6X2.5-6D	6P
LT-PTF6X2.5-12D	12P
LT-PTF6X2.5-18D	18P

Boyut

Model	Katalog U × G × Y (birim belirtilmemiş)
LT-PTF6X2.5-6D	33×27.6×42
LT-PTF6X2.5-12D	33×43.8×42
LT-PTF6X2.5-18D	33×60×42

Seçim Kılavuzu

Tam modeli ve katalog P tanımını seçin.
İletken aralığını ve elektriksel değerleri o modele uydurun.
Gövde formatını ve montaj düzenini kontrol edin.
Miktarı ve iletken detaylarını belirtin.

Sipariş Bilgileri

Belirtin YOCL ELEKTRİK, , tam model, miktar ve iletken detayları. Model tablosundaki tam basılı model ön ekini ve son ekini kullanın.
