LT-T1 / LT-T2 Sıra Kol Kablo Konnektörleri

YOCL ELECTRIC LT-T1 / LT-T2 Inline Kol Kablo Konnektörleri, renkli aktüatörlere sahip şeffaf düz gövdeler kullanır. LT-T1 katalog 1P modelidir; LT-T2 daha geniş 2P modelidir.

Her model için dört eşleştirilmiş iletken/akım konfigürasyonu.
250 V nominal gerilim.
PC gövde, S301 yaylar ve C5191 kontaklar.
Model ile gerekli iletken/akım konfigürasyonunu belirtin.

Bu ürün hakkında bilgi alın

Genel Bakış

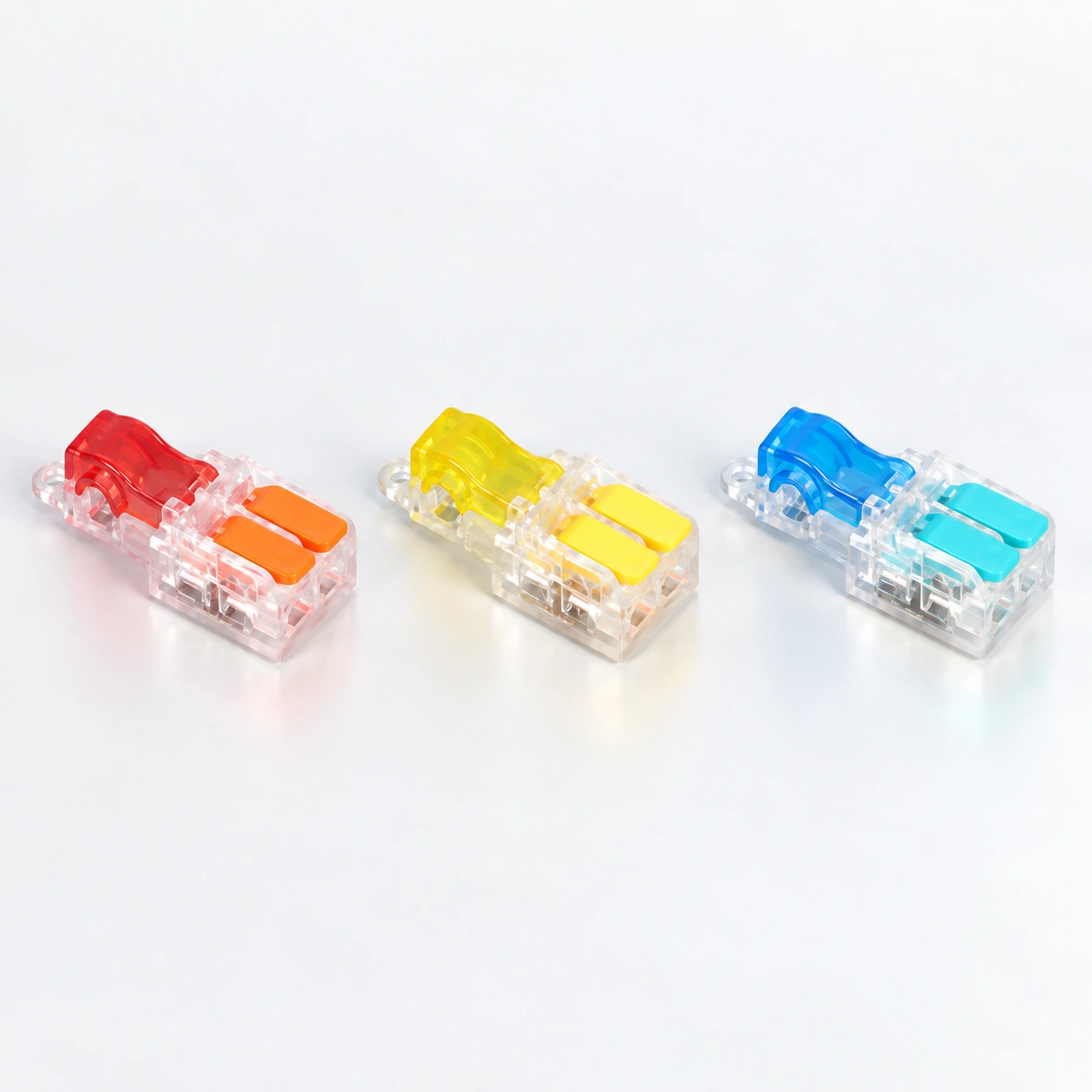

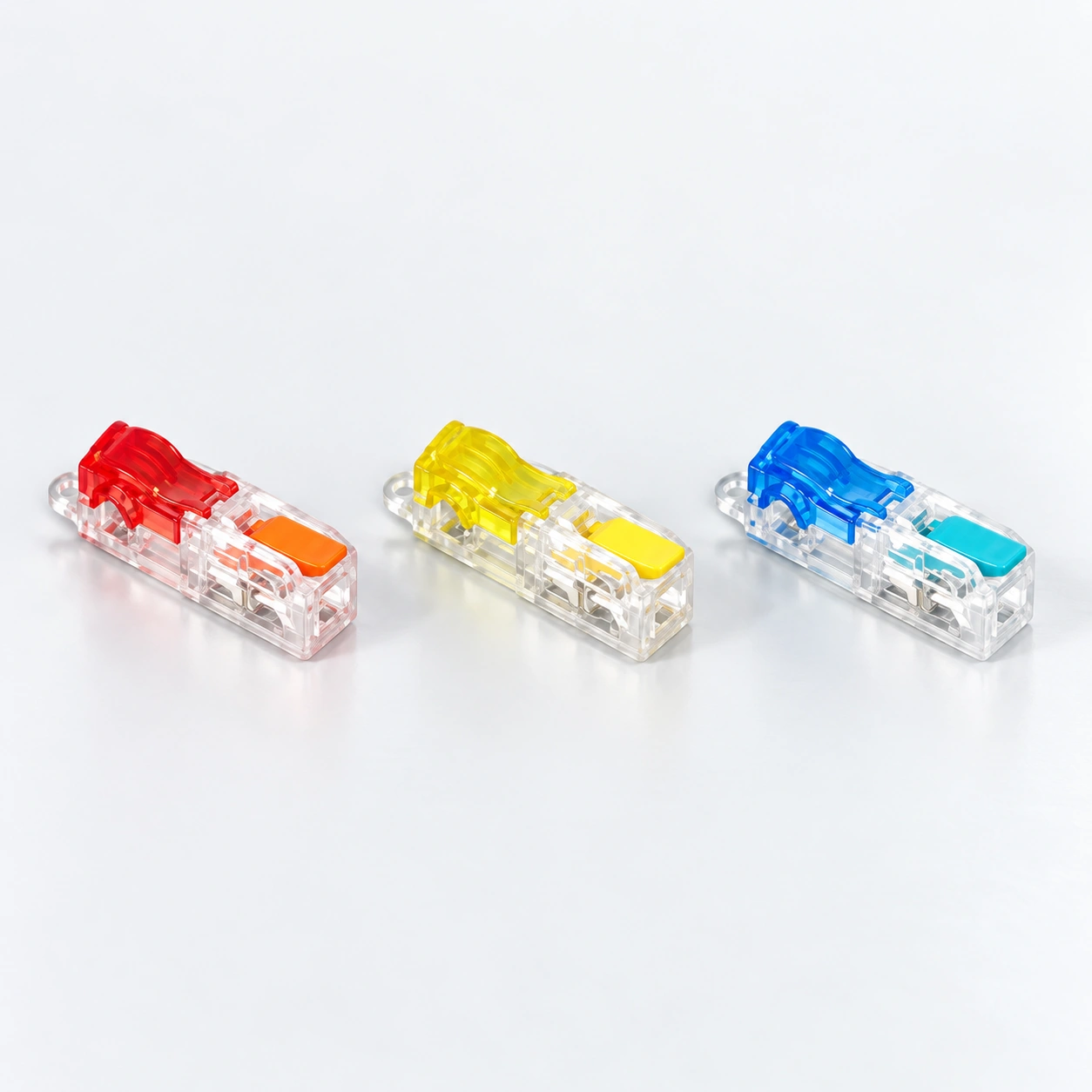

YOCL ELECTRIC LT-T1 / LT-T2 Inline Kol Kablo Konnektörleri, renkli kol aktüatörlerine sahip şeffaf düz gövdeler kullanır. LT-T1 katalog 1P modelidir ve LT-T2 daha geniş 2P modelidir.

Her model dört akım ve iletken konfigürasyonu ile listelenmiştir. Konnektörü seçerken eşleştirilmiş konfigürasyon tablosunu kullanın: 32 A rakamı, basılı 4 mm² konfigürasyonu için geçerlidir.

Özellikler

İki gövde modeli: LT-T1 1P'de ve LT-T2 2P'de.
Her model için dört eşleştirilmiş iletken/akım konfigürasyonu.
250 V listelenen konfigürasyonlar genelindeki nominal gerilim.
PC gövde, S301 yaylı elemanlar ve C5191 kontaklar.

Teknik Özellikler

Parametre	Teknik Özellikler
Marka	YOCL ELEKTRİK
Ürün tipi	Sıralı mandallı tel konnektörü
Modeller	LT-T1 / LT-T2
Anma gerilimi	250 V
Anma akımı	Konfigürasyona bağlı: 10 / 15 / 25 / 32 A
İletken kesiti	Konfigürasyona bağlı: 0.75–1 / 1–1.5 / 1.5–2.5 / 4 mm²
Katalog dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Soyma uzunluğu	11–12 mm
Gövde malzemesi	PC
Gövde malzemesi yanmazlık sınıflandırması	UL94 V-2
Yay malzemesi kalitesi	S301
Kontak malzemesi kalitesi	C5191
Katalog referans standardı	IEC; standart numara belirtilmemiş

Model ve P Seçenekleri

Model	Katalog P tanımı
LT-T1	1P
LT-T2	2P

Eşleşen Akım ve İletken Yapılandırmaları

Aynı dört yapılandırma hem LT-T1 hem de LT-T2 için yazdırılmıştır.

Anma akımı	Katalog iletken kesiti
10 A	0.75–1 mm²
15 A	1–1.5 mm²
25 A	1.5–2.5 mm²
32 A	4 mm²

İletken/akım yapılandırmasını LT-T1 veya LT-T2 ile birlikte belirtin. Katalog, her yapılandırma için farklı bir model numarası sağlamaz.

Boyut

Model	Katalog U × G × Y (birim belirtilmemiş)
LT-T1	38×8.1×10.5
LT-T2	38×13.5×10.5

Seçim Kılavuzu

LT-T1'ı 1P'de veya LT-T2'ı 2P'de seçin.
Tablodan eşleşen iletken/akım yapılandırmasını seçin.
Gövde boyutu girişini kontrol edin ve miktarı belirtin.

Sipariş Bilgileri

Belirtin YOCL ELEKTRİK, , tam model, miktar ve iletken detayları. LT-T1 veya LT-T2 için eşleşen akım ve tel yapılandırmasını dahil edin.
