LT-TB1X D Serisi Ray Tipi Kol Terminal Blokları

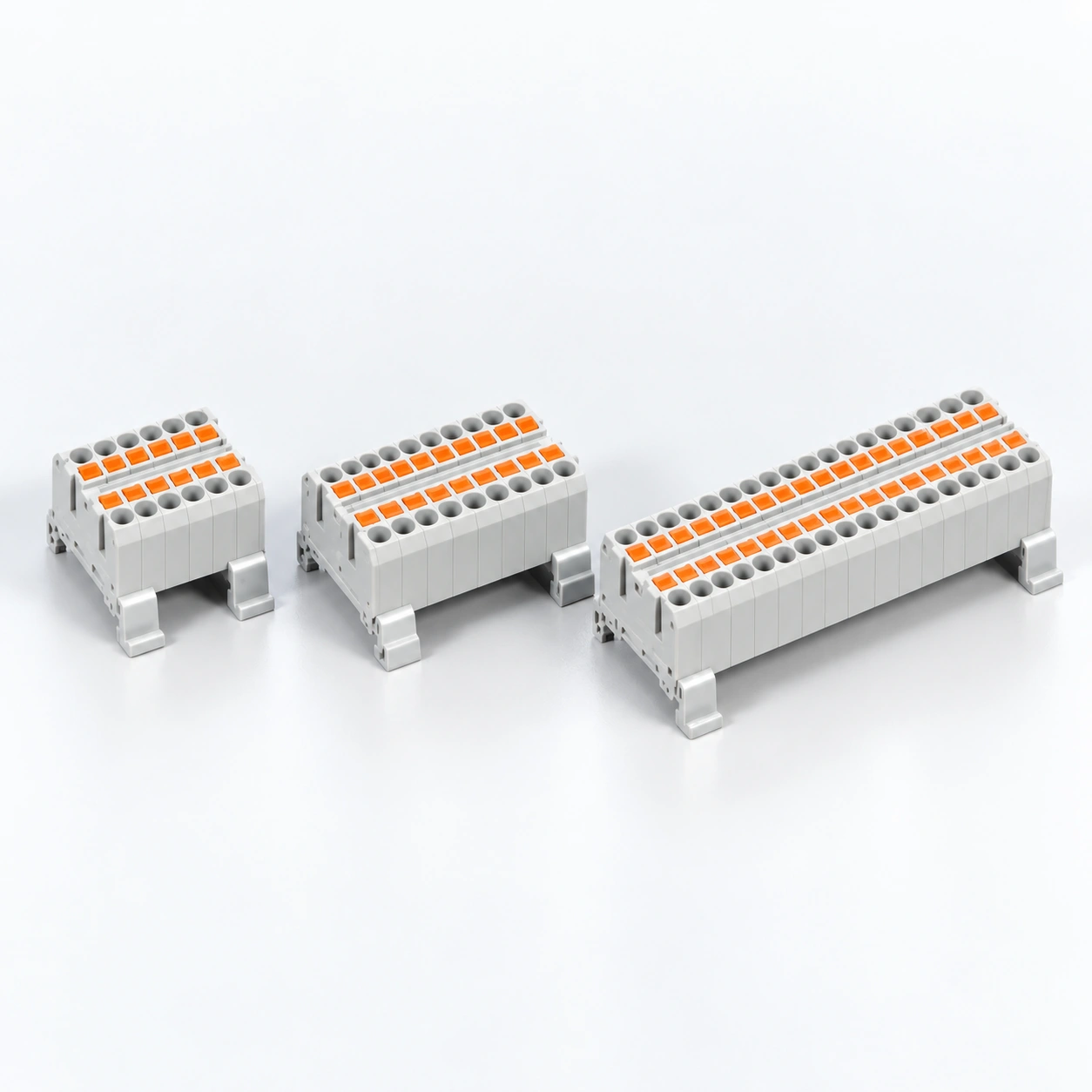

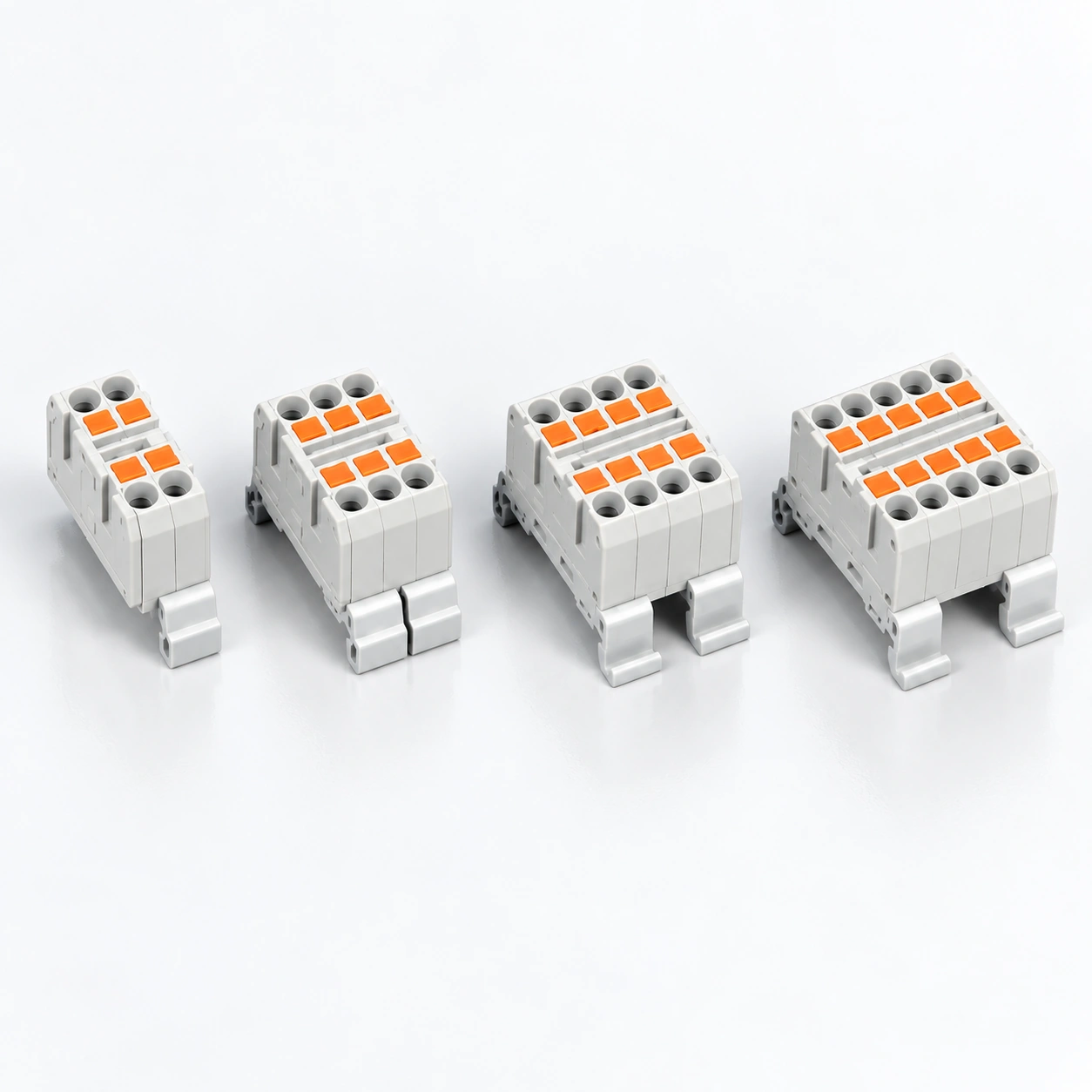

YOCL ELECTRIC LT-TB1X D Serisi Ray Tipi Mandallı Terminal Blokları, turuncu mandal aktüatörlerini, yaylı kontakları ve bir montaj ayağını birleştirir. Yedi model, 2P'den 18P'ye kadar katalog P formatlarını kapsar.

450 V ve 32 A dereceli veriler.
0.5–4 mm² iletken aralığı.
PA gövde, UL94 V-2 malzeme sınıflandırması ile.
Modele özel gövde boyutları.

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELECTRIC LT-TB1X D Serisi Ray Tipi Mandallı Terminal Blokları, turuncu mandallı yaylı kontakları bir montaj ayağı ile birleştirir. Yedi model, 2P'den 18P'ye kadar katalog P tanımlamaları sağlar.

D modelleri, D olmayan LT-TB1X serisinden ayrı gövde boyutlarına sahiptir. Listelenen her D modeli, basılı 0.5–4 mm² iletken aralığı için 450 V ve 32 A olarak derecelendirilmiştir.

Özellikler

Ray üzerine monte edilen gruplar için montaj ayağı yapısı.
2P'den 18P'ye kadar yedi P formatı.
Turuncu mandallar ve PA gövde.
S301 yaylı elemanlar H62 kontaklı.

Teknik Özellikler

Parametre	Teknik Özellikler
Marka	YOCL ELEKTRİK
Ürün tipi	Ray montajlı mandallı klemens
Modeller	LT-TB1X2D / LT-TB1X3D / LT-TB1X4D / LT-TB1X5D / LT-TB1X6D / LT-TB1X9D / LT-TB1X18D
Anma gerilimi	450 V
Anma akımı	32 A
İletken kesiti	0.5–4 mm²
Katalog dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Soyma uzunluğu	11–12 mm
Gövde malzemesi	PA
Gövde malzemesi yanmazlık sınıflandırması	UL94 V-2
Yay malzemesi kalitesi	S301
Kontak malzemesi kalitesi	H62
Mandallı renk	Turuncu
Montaj düzeni	Montaj ayağı; ray profili ve ray boyutu katalogda belirtilmemiştir.
Katalog referans standardı	IEC; standart numara belirtilmemiş

Model Seçenekleri

Model	Katalog P tanımı
LT-TB1X2D	2P
LT-TB1X3D	3P
LT-TB1X4D	4P
LT-TB1X5D	5P
LT-TB1X6D	6P
LT-TB1X9D	9P
LT-TB1X18D	18P

Boyut

Model	Katalog U × G × Y (birim belirtilmemiş)
LT-TB1X2D	30×12.8×42
LT-TB1X3D	30×18×42
LT-TB1X4D	30×23.5×42
LT-TB1X5D	30×29×42
LT-TB1X6D	30×34.3×42
LT-TB1X9D	30×50.5×42
LT-TB1X18D	30×99×42

Seçim Kılavuzu

Tam modeli ve katalog P tanımını seçin.
İletken aralığını ve elektriksel değerleri o modele uydurun.
Gövde formatını ve montaj düzenini kontrol edin.
Miktarı ve iletken detaylarını belirtin.

Sipariş Bilgileri

Belirtin YOCL ELEKTRİK, , tam model, miktar ve iletken detayları. Model tablosundaki tam basılı model ön ekini ve son ekini kullanın.
