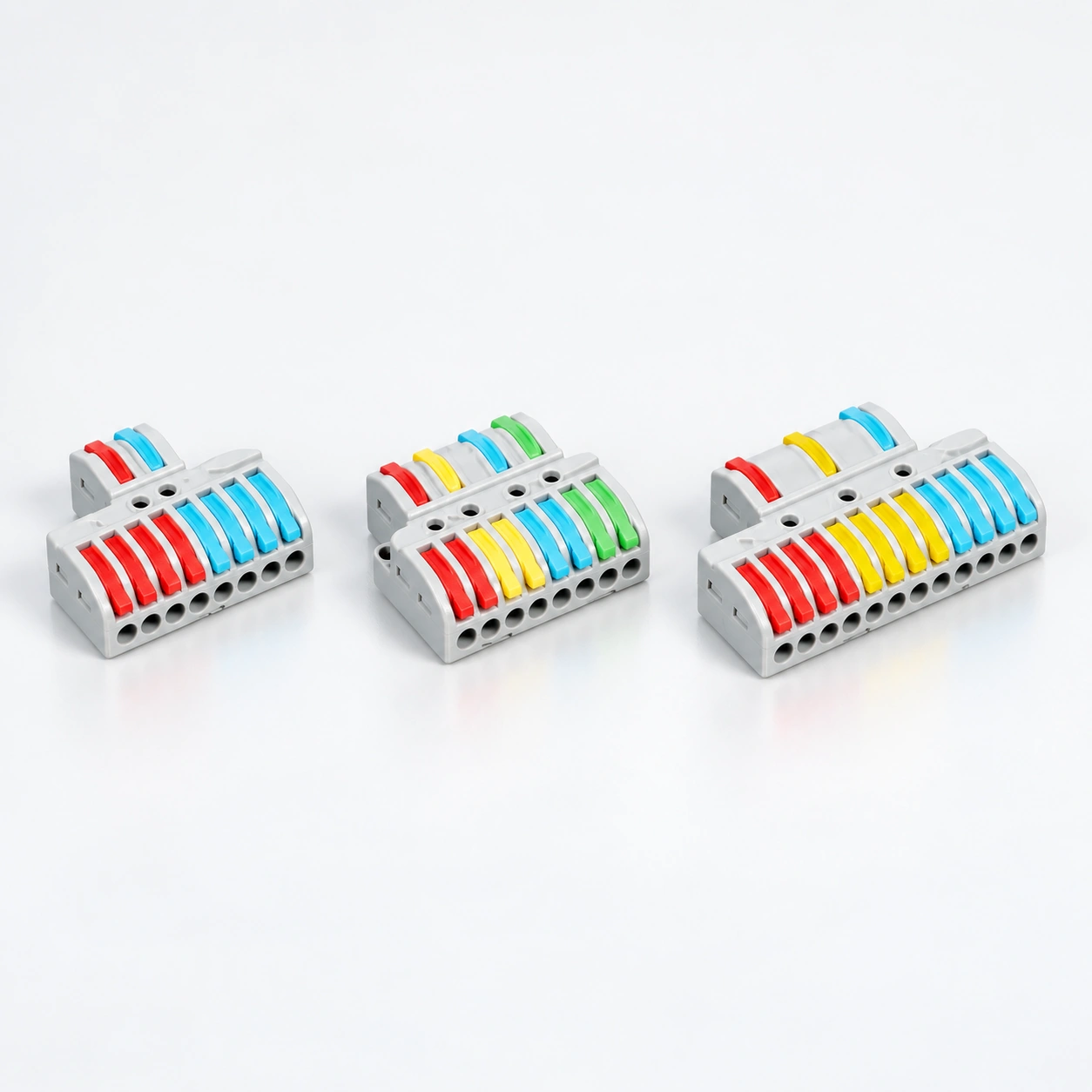

LT2-8/LT4-8/LT3-12 Çok Portlu Kol Konnektörleri

YOCL ELEKTRİK LT2-8, LT4-8 ve LT3-12 çok portlu kol konektörleri, üç konektör düzeninde gruplandırılmış kablo girişleri sağlar.

250 V nominal gerilim; 32 A nominal akım
0.5–4 mm² listelenen iletken kesiti
11–12 mm soyma uzunluğu
3 listelenen model seçenekleri

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELEKTRİK LT2-8, LT4-8 ve LT3-12 çok portlu kol konektörleri, üç konektör düzeninde gruplandırılmış kablo girişleri sağlar. Anma değerleri 250 V ve 32 A olup, listelenen iletken kesit aralığı 0.5–4 mm²'dir.

Özellikler

Bireysel kollara sahip üç gruplandırılmış konektör düzeni.
Katalog P tanımlamaları: LT2-8 2P, LT4-8 4P ve LT3-12 3P.
32 A anma akımı ve 250 V anma gerilimi.
Paylaşılan 11–12 mm soyma uzunluğu.

Teknik Özellikler

Parametre	Teknik Özellikler
Modeller	LT2-8, LT4-8, LT3-12
Anma gerilimi	250 V
Anma akımı	32 A
İletken kesiti	0.5–4 mm²
Listelenen dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Sıyırma uzunluğu	11–12 mm
Plastik parçalar	PC
Yay malzemesi	S301
Kontak malzemesi	T2
Plastik malzeme yanıcılık referansı	UL94 V-2
Katalog referans standardı	IEC; belirli standart numarası belirtilmemiş

Anma gerilimi ve dayanma gerilimi girişlerinde AC veya DC belirtilmemiştir. Dayanma testi süresi belirtilmemiştir. İletken aralığı ayrı iletken sınıflarına ayrılmamıştır.

Boyut

Katalog, ölçü birimi belirtmeden aşağıdaki U × G × Y değerlerini vermektedir. Katalog P tanımı sütun kaynak etiketini korur; elektriksel olarak yalıtılmış devrelerin sayısını belirlemez.

Model	Katalog P tanımı	Katalog U × G × Y (birim belirtilmemiş)
LT2-8	2P	39.3 × 43.3 × 15.4
LT4-8	4P	39.3 × 43.3 × 15.4
LT3-12	3P	39.3 × 63.3 × 15.4

Model Seçimi

LT2-8 ve LT4-8 aynı gövde boyutlarına sahipken farklı P atamalarına sahiptir. LT3-12 daha geniş bir gövdeye sahiptir. Model son ekleri ve tel giriş sayıları, gerekli elektriksel bağlantı düzenlemesinin yerini tutmaz.

Sipariş Bilgileri

Kesin modeli, iletken tipini ve kesitini, uygun olduğunda gerekli rengi ve miktarı belirtin. Sorguya gerekli bağlantı düzenini dahil edin.
