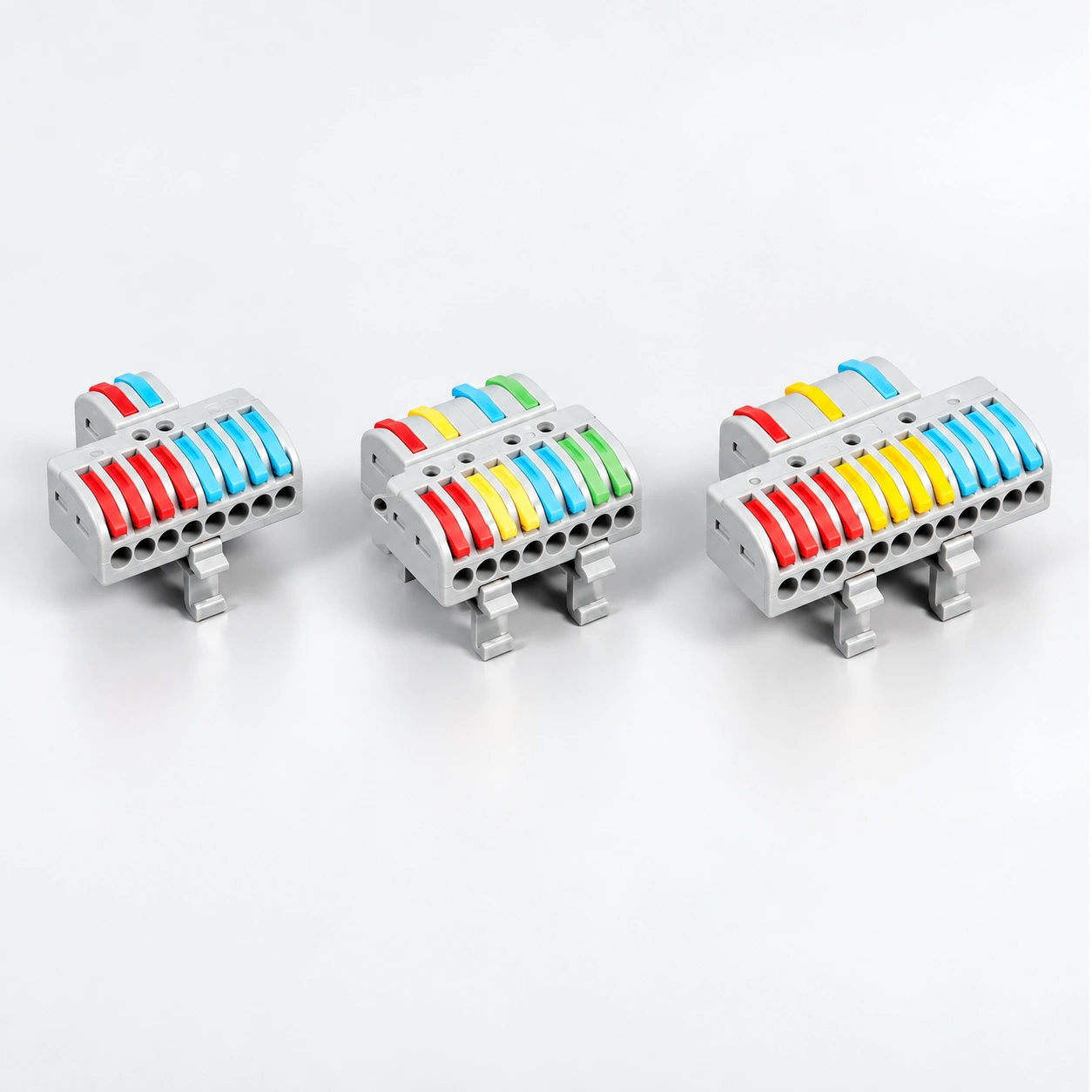

LT2-8D/LT4-8D/LT3-12D Montajlı Kol Konnektörleri

YOCL ELEKTRİKLİ LT2-8D, LT4-8D ve LT3-12D montajlı kol konnektörleri, D versiyonları için gösterilen montaj tabanı ve klips düzeni ile gruplandırılmış tel giriş düzenleri sağlar.

250 V nominal gerilim; 32 A nominal akım
0.5–4 mm² listelenen iletken kesiti
11–12 mm soyma uzunluğu
3 listelenen model seçenekleri

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELEKTRİKLİ LT2-8D, LT4-8D ve LT3-12D montajlı kol konnektörleri, D versiyonları için gösterilen montaj tabanı ve klips düzeni ile gruplandırılmış tel giriş düzenleri sağlar. Her üç model de 250 V, 32 A ve 0.5–4 mm² özelliklerini korur.

Özellikler

Üç gruplandırılmış düzenin montajlı gövde versiyonları.
Görünür tel giriş grupları için kol kontrolleri.
Sırasıyla 2P, 4P ve 3P'nin Katalog P atamaları.
11–12 mm soyma uzunluğu ve ortak bir 30.9 katalog yüksekliği değeri.

Teknik Özellikler

Parametre	Teknik Özellikler
Modeller	LT2-8D, LT4-8D, LT3-12D
Anma gerilimi	250 V
Anma akımı	32 A
İletken kesiti	0.5–4 mm²
Listelenen dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Sıyırma uzunluğu	11–12 mm
Plastik parçalar	PC
Yay malzemesi	S301
Kontak malzemesi	T2
Plastik malzeme yanıcılık referansı	UL94 V-2
Katalog referans standardı	IEC; belirli standart numarası belirtilmemiş

Anma gerilimi ve dayanma gerilimi girişlerinde AC veya DC belirtilmemiştir. Dayanma testi süresi belirtilmemiştir. İletken aralığı ayrı iletken sınıflarına ayrılmamıştır.

Boyut

Katalog, ölçü birimi belirtmeden aşağıdaki U × G × Y değerlerini vermektedir. Katalog P tanımı sütun kaynak etiketini korur; elektriksel olarak yalıtılmış devrelerin sayısını belirlemez.

Model	Katalog P tanımı	Katalog U × G × Y (birim belirtilmemiş)
LT2-8D	2P	44.8 × 43.3 × 30.9
LT4-8D	4P	44.8 × 43.3 × 30.9
LT3-12D	3P	44.8 × 63.3 × 30.9

Model Seçimi

Genel katalog boyutları aynı olmasına rağmen LT2-8D ve LT4-8D P gösterimlerini karşılaştırın. LT3-12D daha geniş monte edilmiş gövdeyi kullanır. Seçilen destek için montaj uyumluluğunu kontrol edin; referans bir ray profili tanımlamaz.

Sipariş Bilgileri

Tam modeli, iletken tipini ve kesitini, uygun olduğunda gerekli rengi ve miktarı belirtin. Sorunuzda gerekli bağlantı düzenini ve montaj arayüzünü ekleyin.
