PCT-223 Kol Kablo Konnektörleri

YOCL ELEKTRİKLİ PCT-223 Kollu Tel Konnektörleri, karşılıklı kol sıralarını düşük profilli bir gövde ve uç sabitleme kulakçıklarıyla birleştirir. Sekiz model, 2P'den 12P'ye kadar katalog P formatlarını kapsar.

250 V ve 32 A dereceli veriler.
0.5–4 mm² iletken aralığı.
PC muhafaza, S301 yaylar ve T2 kontaklar.
Montaj için modeli ve gövde genişliğini seçin.

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELEKTRİKLİ PCT-223 Kollu Tel Konnektörleri, karşılıklı kol sıraları ve uç sabitleme kulakçıkları olan düşük profilli bir gövde kullanır. P olarak belirtilmiş sekiz model, 2P'den 12P'ye kadar katalog P formatlarını kapsar.

Aile 250 V ve 32 A olarak derecelendirilmiştir ve 0.5–4 mm² iletken aralığına sahiptir. Model tablosundan genişliği ve P tanımını seçin; aile, daha uzun ray montajlı D modellerinden ayrı bir geometriye sahiptir.

Özellikler

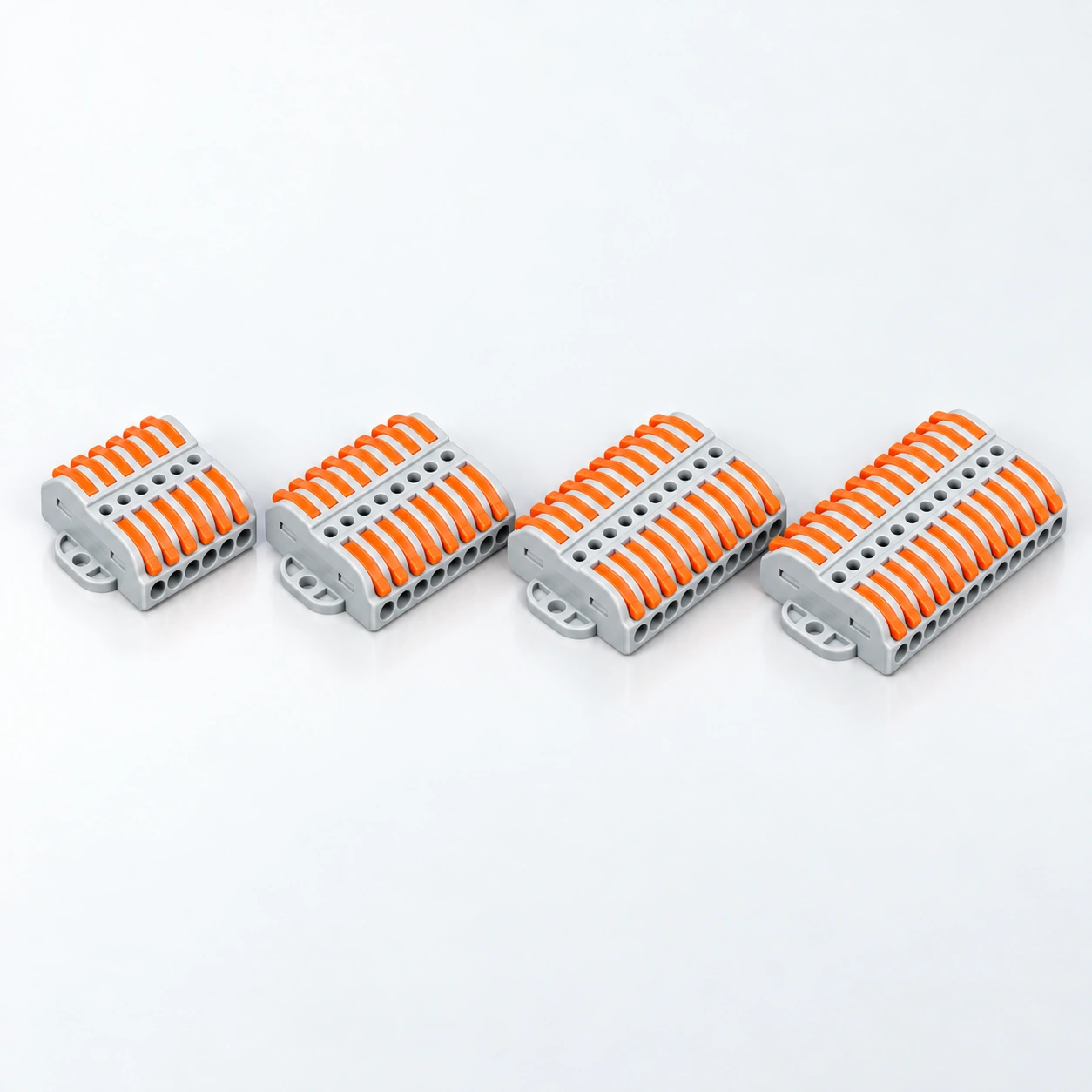

Sekiz adet listelenen P formatı: 2P, 3P, 4P, 5P, 6P, 8P, 10P ve 12P.
İletken bağlantıları için karşılıklı kol sıraları.
Düşük profilli gövdede uç sabitleme kulakçıkları.
PC muhafaza, S301 yay elemanları ve T2 kontaklar.

Teknik Özellikler

Parametre	Teknik Özellikler
Marka	YOCL ELEKTRİK
Ürün tipi	Kaldıraçlı tel konnektörü
Modeller	PCT-223-2P / PCT-223-3P / PCT-223-4P / PCT-223-5P / PCT-223-6P / PCT-223-8P / PCT-223-10P / PCT-223-12P
Anma gerilimi	250 V
Anma akımı	32 A
İletken kesiti	0.5–4 mm²
Katalog dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Soyma uzunluğu	11–12 mm
Gövde malzemesi	PC
Gövde malzemesi yanmazlık sınıflandırması	UL94 V-2
Yay malzemesi kalitesi	S301
Kontak malzemesi kalitesi	T2
Montaj düzeni	Uç sabitleme kulakları; sabitleme deliği çapı ve montaj aralığı belirtilmemiştir.
Katalog referans standardı	IEC; standart numara belirtilmemiş

Model Seçenekleri

Model	Katalog P tanımı
PCT-223-2P	2P
PCT-223-3P	3P
PCT-223-4P	4P
PCT-223-5P	5P
PCT-223-6P	6P
PCT-223-8P	8P
PCT-223-10P	10P
PCT-223-12P	12P

Boyut

Model	Katalog U × G × Y (birim belirtilmemiş)
PCT-223-2P	39.3×25.3×14.5
PCT-223-3P	39.3×30.3×14.5
PCT-223-4P	39.3×35.3×14.5
PCT-223-5P	39.3×40.3×14.5
PCT-223-6P	39.3×45.3×14.5
PCT-223-8P	39.3×55.3×14.5
PCT-223-10P	39.3×65.3×14.5
PCT-223-12P	39.3×75.3×14.5

Seçim Kılavuzu

Tam modeli ve katalog P tanımını seçin.
İletken aralığını ve elektriksel değerleri o modele uydurun.
Gövde formatını ve montaj düzenini kontrol edin.
Miktarı ve iletken detaylarını belirtin.

Sipariş Bilgileri

Belirtin YOCL ELEKTRİK, , tam model, miktar ve iletken detayları. Model tablosundaki tam basılı model ön ekini ve son ekini kullanın.
