PCT-412 Serisi Kompakt Mandallı Kablo Konektörleri

YOCL ELECTRIC PCT-412 serisi kompakt mandallı tel konnektörleri, şeffaf gövde ve bireysel mandal kontrolleri kullanır.

450 V nominal gerilim; 32 A nominal akım
0.5–4 mm² listelenen iletken kesiti
11–12 mm soyma uzunluğu
4 listelenen model seçenekleri

Bu ürün hakkında bilgi alın

Genel Bakış

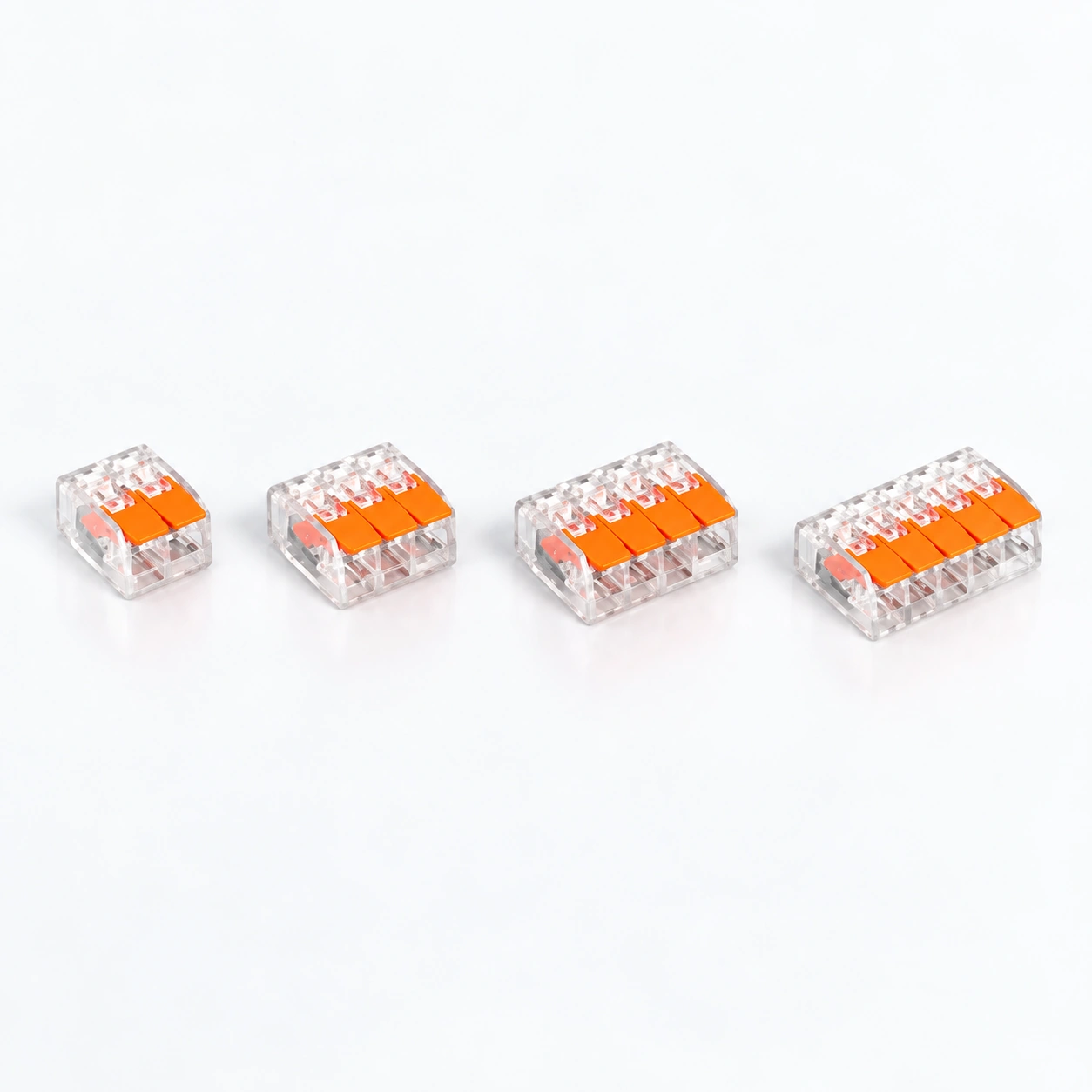

YOCL ELECTRIC PCT-412 serisi kompakt mandallı tel konnektörleri, şeffaf gövde ve bireysel mandal kontrolleri kullanır. PCT-412, PCT-413, PCT-414 ve PCT-415 konnektör seçimi için dört adet giderek genişleyen gövde formatı sunar.

Özellikler

Bireysel mandallı kompakt şeffaf gövde.
Dört model seçeneği: PCT-412, PCT-413, PCT-414 ve PCT-415.
32 A nominal akım ve 450 V nominal gerilim.
0.5–4 mm² listelenen iletken kesiti ve 11–12 mm soyma uzunluğu.

Teknik Özellikler

Parametre	Teknik Özellikler
Modeller	PCT-412, PCT-413, PCT-414, PCT-415
Anma gerilimi	450 V
Anma akımı	32 A
İletken kesiti	0.5–4 mm²
Listelenen dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Sıyırma uzunluğu	11–12 mm
Plastik parçalar	PC
Yay malzemesi	S301
Kontak malzemesi	T2
Plastik malzeme yanıcılık referansı	UL94 V-2
Katalog referans standardı	IEC; belirli standart numarası belirtilmemiş

Anma gerilimi ve dayanma gerilimi girişlerinde AC veya DC belirtilmemiştir. Dayanma testi süresi belirtilmemiştir. İletken aralığı ayrı iletken sınıflarına ayrılmamıştır.

Boyut

Katalog, ölçü birimi belirtmeden aşağıdaki U × G × Y değerlerini vermektedir. Katalog P tanımı sütun kaynak etiketini korur; elektriksel olarak yalıtılmış devrelerin sayısını belirlemez.

Model	Katalog P tanımı	Katalog U × G × Y (birim belirtilmemiş)
PCT-412	2P	19.4 × 13 × 9.6
PCT-413	3P	19.4 × 18.6 × 9.6
PCT-414	4P	19.4 × 24.2 × 9.6
PCT-415	5P	19.4 × 29.8 × 9.6

Model Seçimi

Katalog P tanımını ve gövde boyutlarını kullanarak gerekli PCT-412, PCT-413, PCT-414 veya PCT-415 formatını seçin. Konektör girişleri için bireysel kol kontrolleri gösterilmiştir; sağlanan verilerde elektriksel süreklilik diyagramı bulunmamaktadır.

Sipariş Bilgileri

Kesin modeli, iletken tipini ve kesitini, uygun olduğunda gerekli rengi ve miktarı belirtin. Sorguya gerekli bağlantı düzenini dahil edin.
