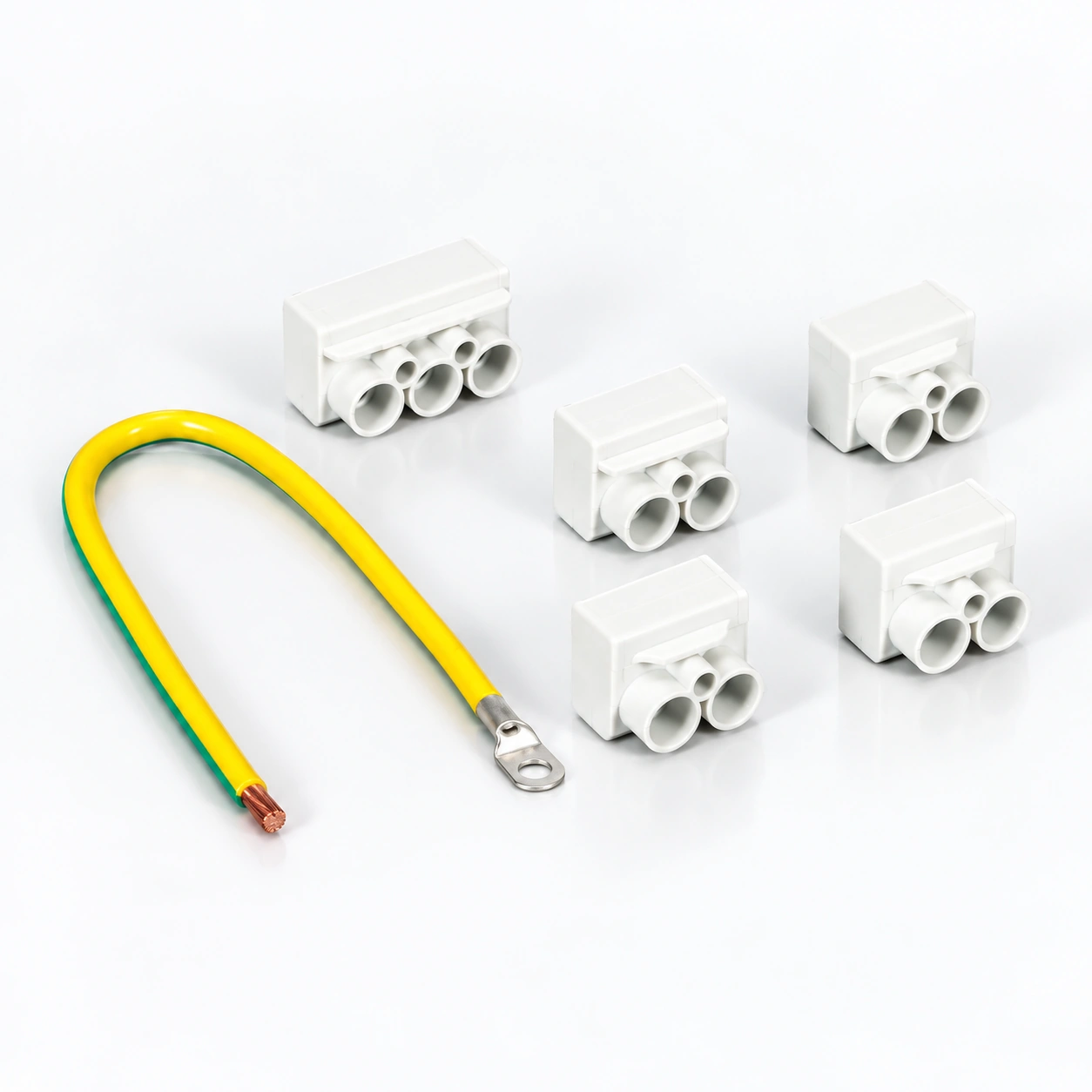

YOCL ELEKTRİKLİ CV02 Direk Dallanma Konnektör Setleri

CV02 kutuplu bağlantı kiti, YCC02 konnektörler ve toprak kablosu ile.

Beş adet tam konnektör kombinasyonu.
1000 V; Cu 135 A / Al 145 A nominal akım.
IP23; maksimum kesit 50 mm².
16 mm², 35 cm sarı/yeşil kablo JG16 pabuçlu.
CV02-15A bir 10 A sigorta içerir.

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELEKTRİK CV02 kutuplu bağlantı seti, belirtilen YCC02 konnektör modellerini 16 mm² sarı/yeşil toprak kablosu, 35 cm uzunluğunda ve bir JG16 kablo pabucu ile birleştirir. Beş set konfigürasyonu farklı konnektör kombinasyonları sunar; CV02-15A ayrıca bir 10 A sigorta içerir.

Özellikler

Set modeline göre eksiksiz YCC02 konnektör kombinasyonları.
Toprak kablosu: 16 mm², 35 cm, JG16 kablo pabucu ile.
Nominal gerilim 1000 V; nominal akım Cu 135 A / Al 145 A.
IP23 koruması ve modele özgü tork özellikleri.

Teknik Özellikler

Parametre	Teknik Özellikler
Dahil olan topraklama kablosu	Sarı/yeşil; 16 mm²; 35 cm
Kablo pabucu	JG16
Nominal akım	Cu: 135 A; Al: 145 A
Nominal gerilim	1000 V
Maksimum kesit	50 mm²
Koruma	IP23

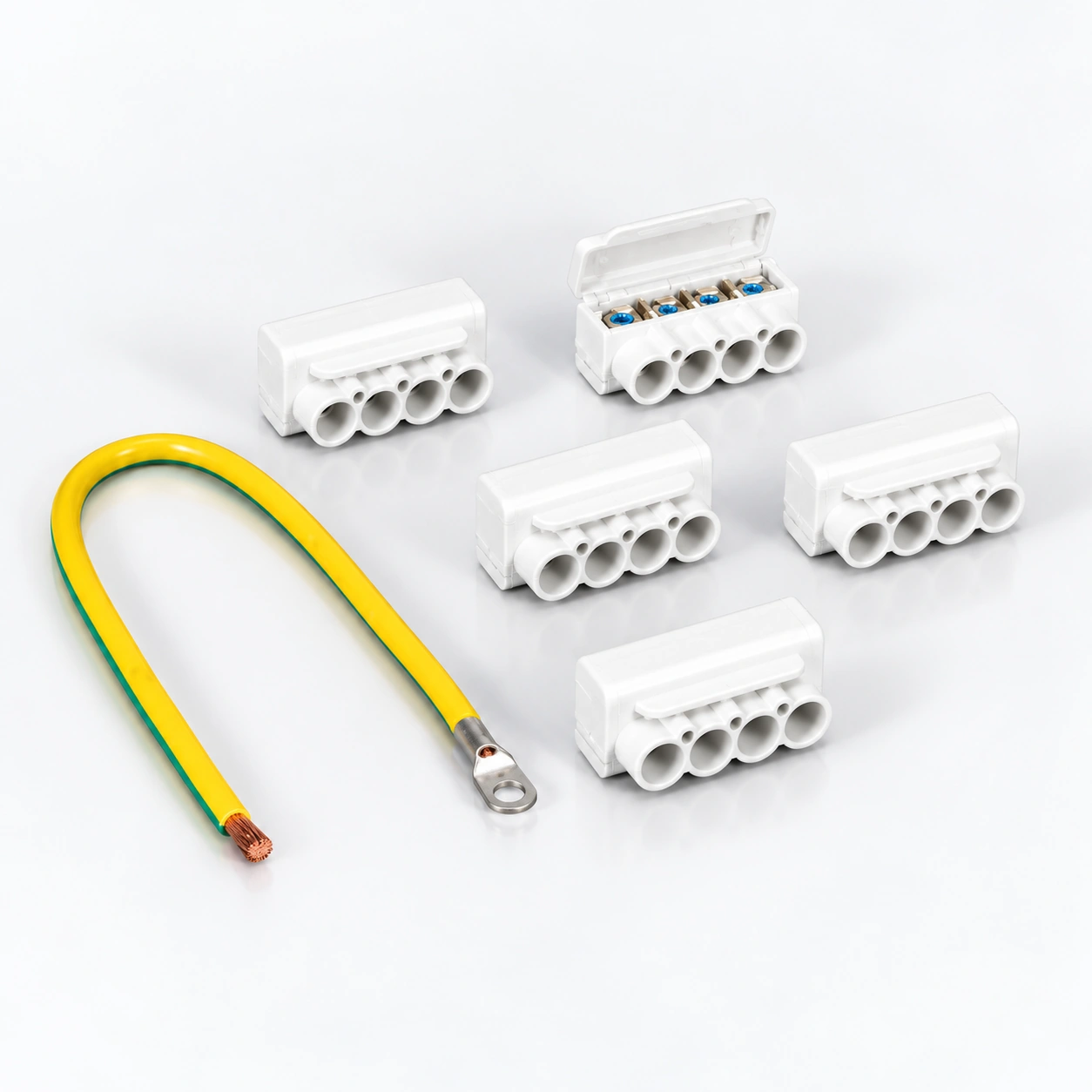

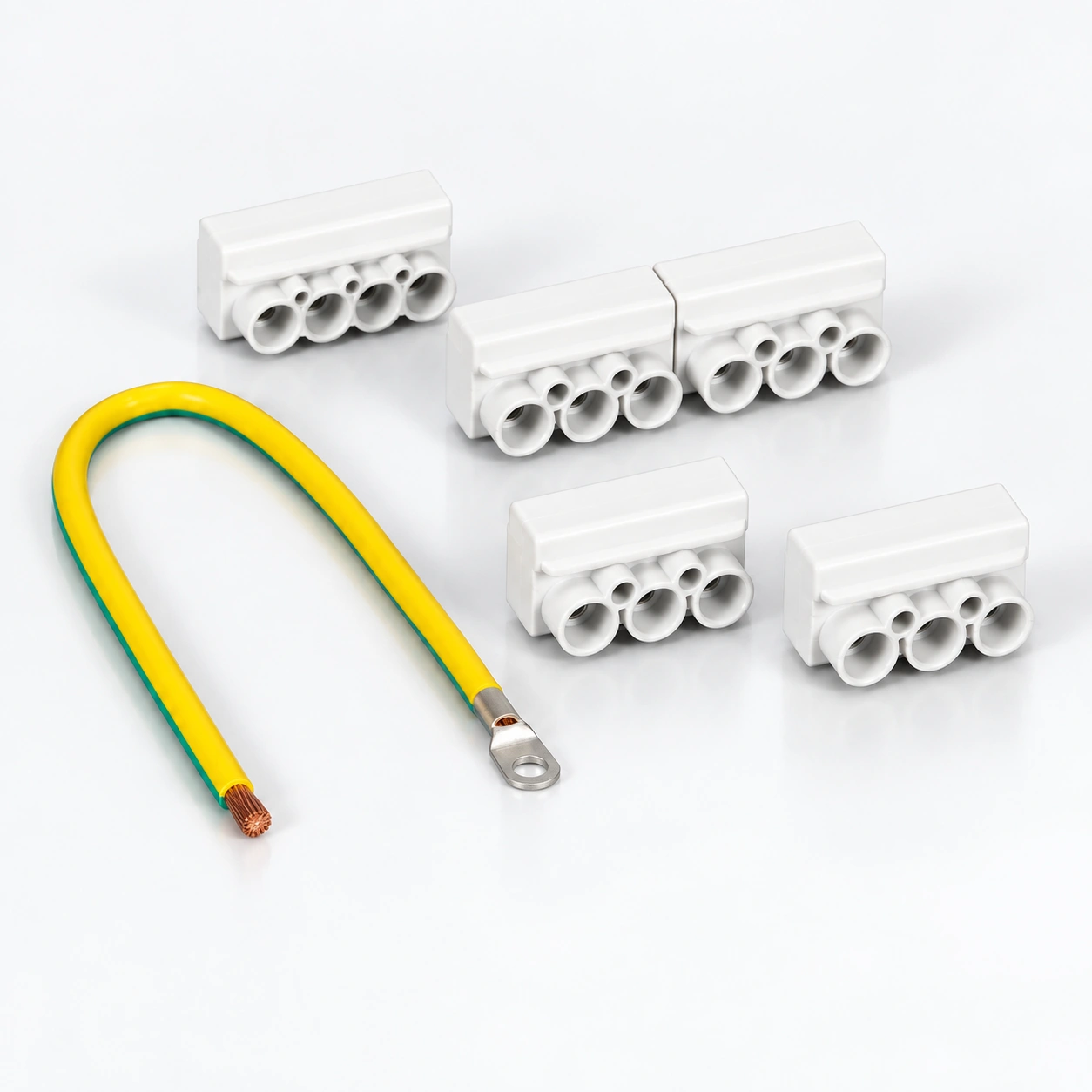

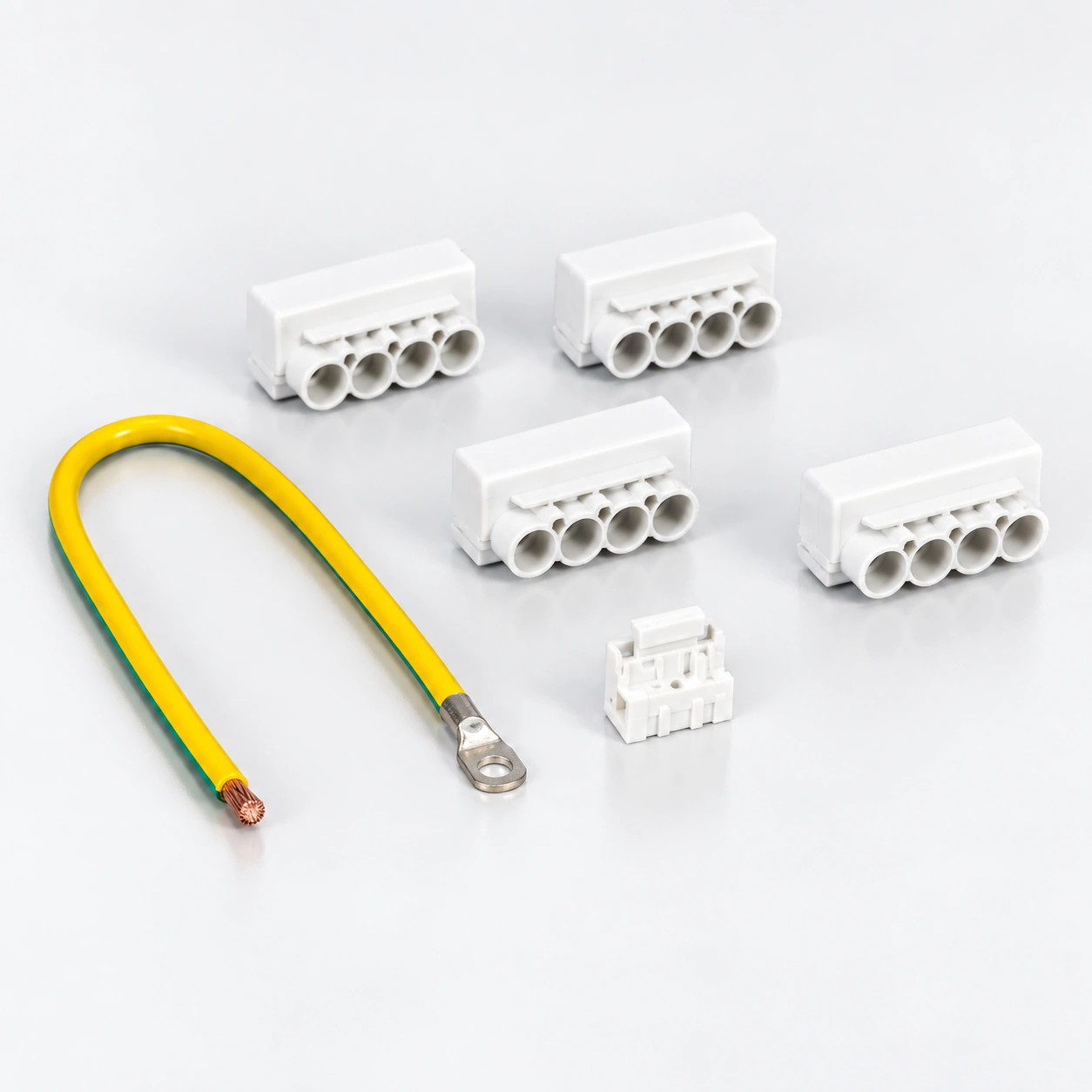

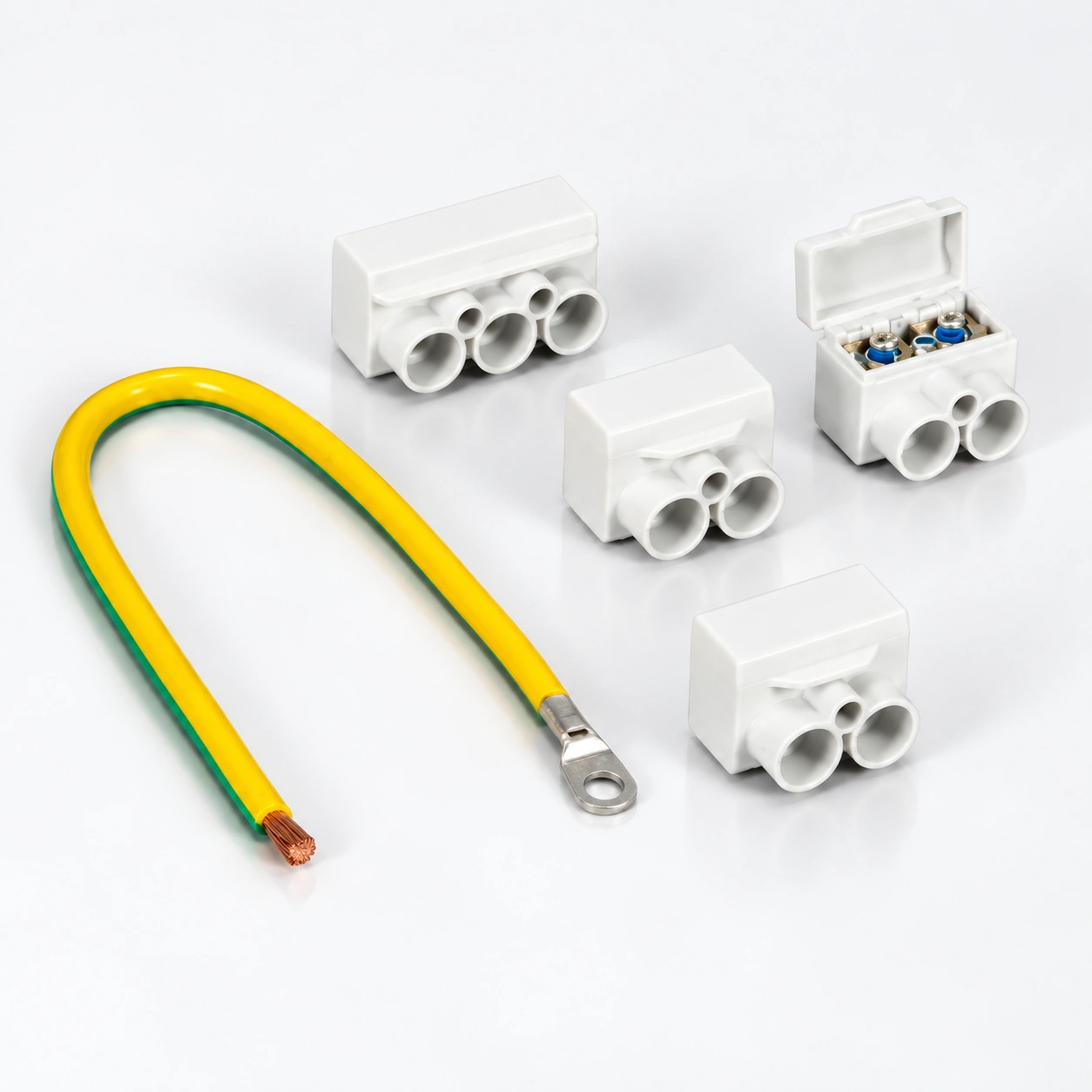

Set İçeriği

Model	Konnektör kombinasyonu ve ek ürün
CV02-2301	1×YCC02-3-PE-E + 3×YCC02-2-GY-E + 1×YCC02-2-BE-E
CV02-2302	1×YCC02-4-PE-E + 3×YCC02-3-GY-E + 1×YCC02-3-BE-E
CV02-4001	1×YCC02-4-PE-E + 3×YCC02-4-GY-E + 1×YCC02-4-BE-E
CV02-15	1×YCC02-3-BE-E + 3×YCC02-2-GY-E
CV02-15A	2×YCC02-4-GY-E + 1×YCC02-4-BE-E + 1×YCC02-4-PE-E + 10 A fuse

Model Özellikleri

Model	Nominal current Cu/Al (A)	Nominal voltage (V)	Maximum cross-section (mm²)	IP protection	Sıkma torku
CV02-2301	135 / 145	1000	50	IP23	1.5-6 mm² (M6): 2Nm; 2.5-16 mm² (M10): 3Nm; 25-50 mm² (M10): 8Nm
CV02-2302	135 / 145	1000	50	IP23	1.5-2.5 mm² (M4): 1Nm; 1.5-6 mm² (M6): 2Nm; 2.5-16 mm² (M10): 3Nm; 25-50 mm² (M10): 8Nm
CV02-4001	135 / 145	1000	50	IP23	1.5-2.5 mm² (M4): 1Nm; 2.5-16 mm² (M10): 3Nm; 25-50 mm² (M10): 8Nm
CV02-15	135 / 145	1000	50	IP23	1.5-6 mm² (M6): 2Nm; 2.5-16 mm² (M10): 3Nm; 25-50 mm² (M10): 8Nm
CV02-15A	135 / 145	1000	50	IP23	1.5-2.5 mm² (M4): 1Nm; 2.5-16 mm² (M10): 3Nm; 25-50 mm² (M10): 8Nm

Seçim Kılavuzu

Choose the full set by its connector combination and required additional item. Match torque to the screw size and conductor cross-section specified for that set. The 10 A fuse belongs to CV02-15A and is not the overall set current rating.

Sipariş Bilgileri

Specify the exact model, quantity and conductor requirements when requesting a quotation. Select a complete model row; ratings and connection capacities are not interchangeable between models.
