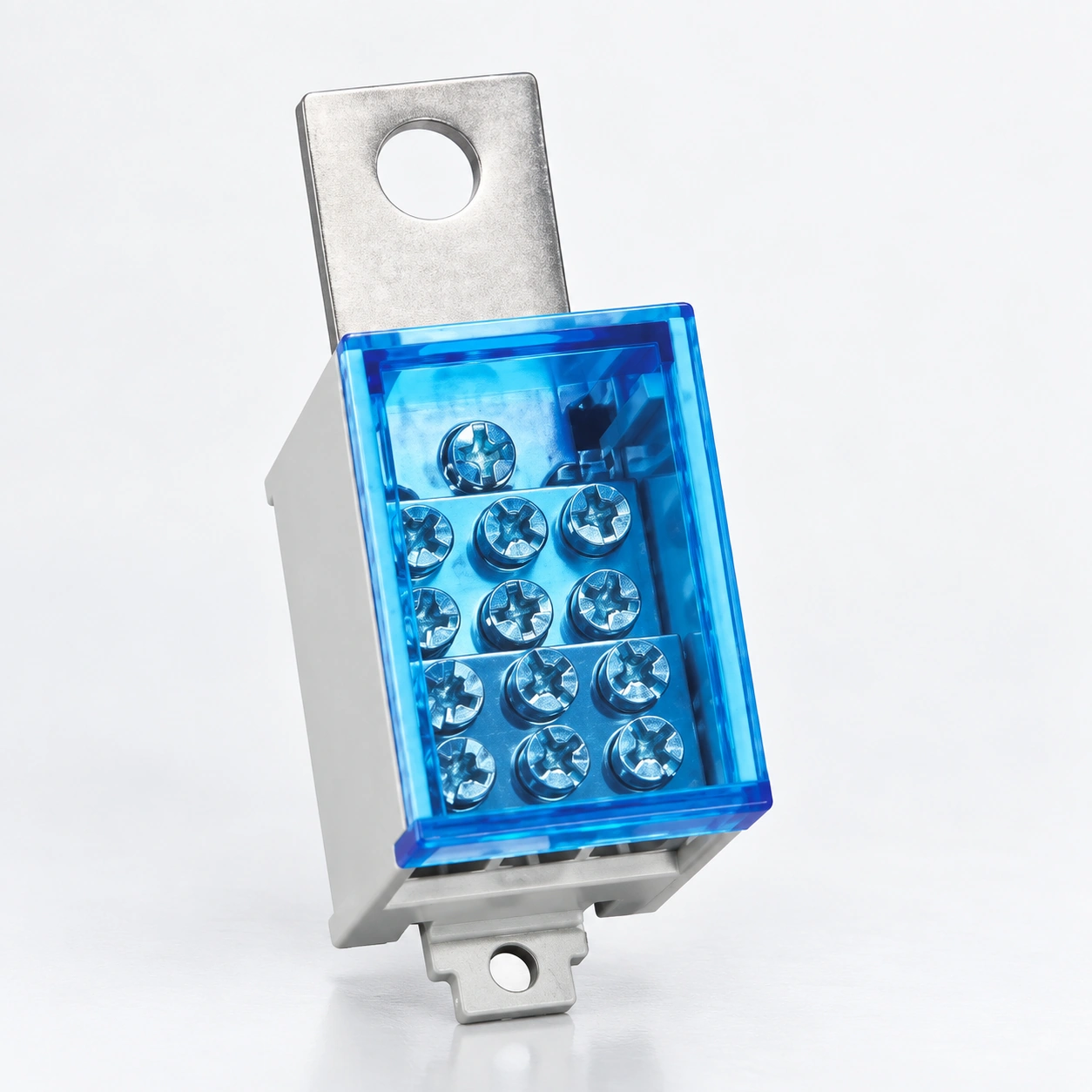

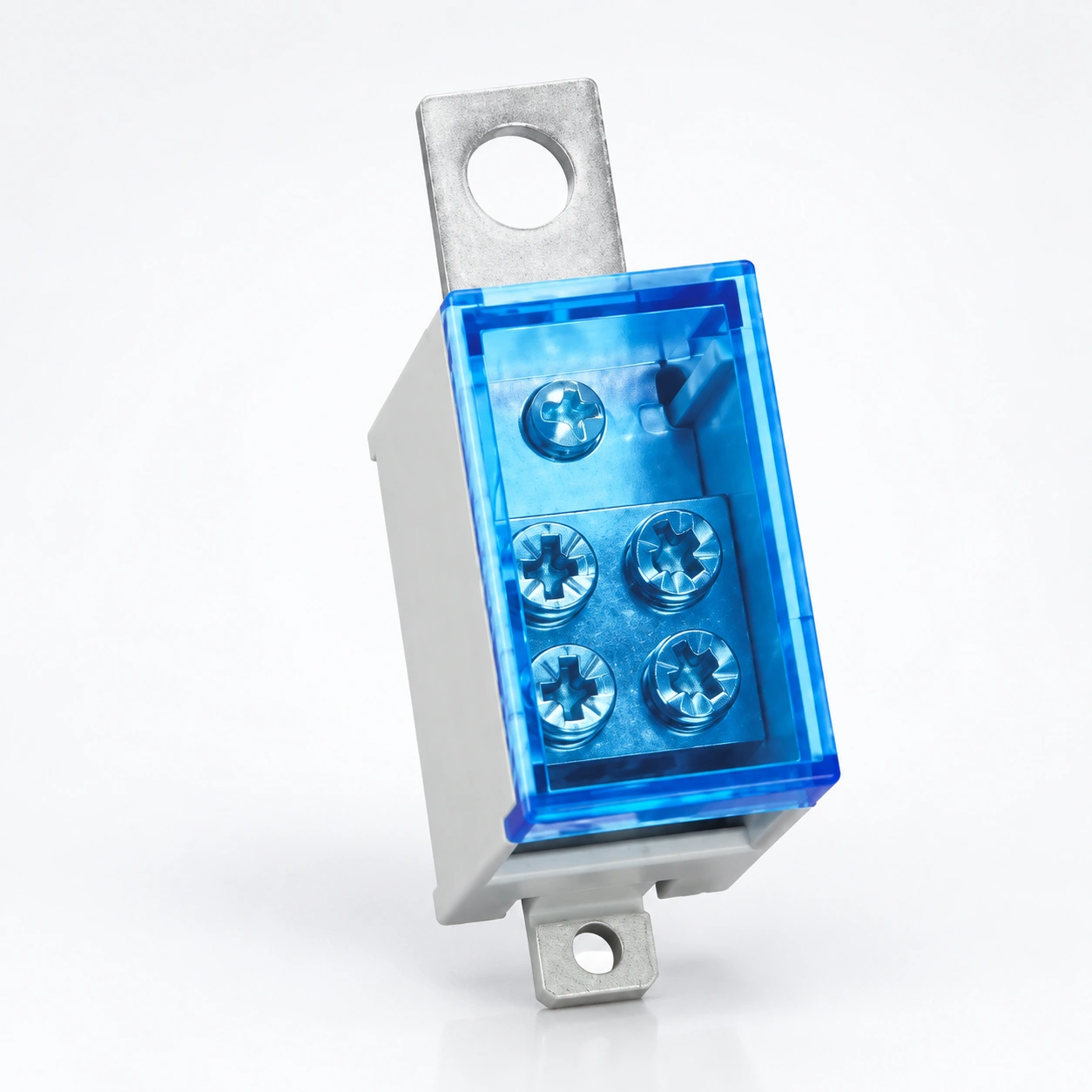

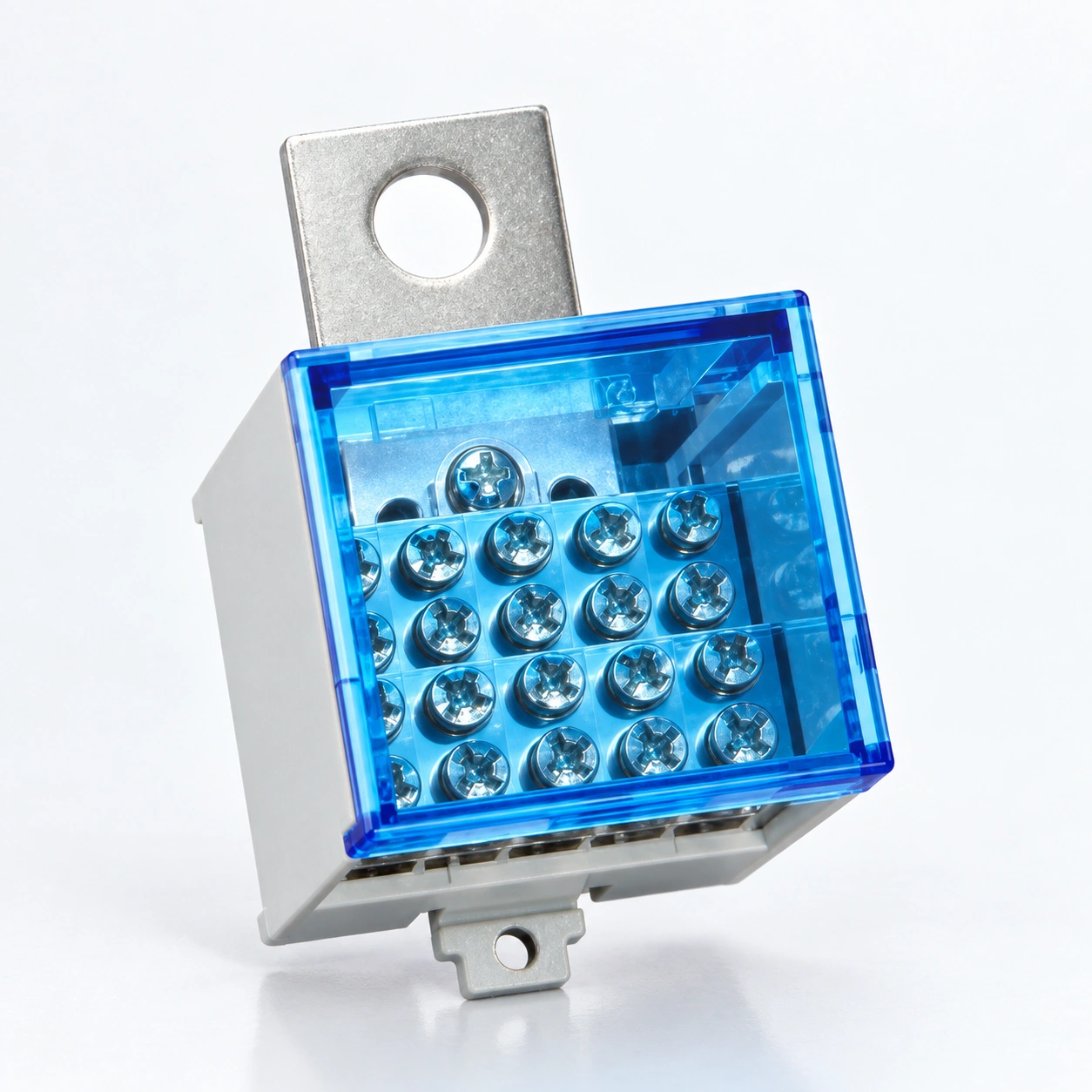

YOCL ELEKTRİKLİ FJ6G MCCB Güç Dağıtım Kutuları

FJ6G kalıplı tip devre kesici bağlantıları için dağıtım kutuları.

33 tek girişli, çok çıkışlı konfigürasyonlar.
63, 100, 250, 400 ve 600 Tip grupları.
Modele özel giriş, çıkış ve dış boyutlar.
Pirinç parçalar ve demir vidalar.
Şeffaf veya mavi renk seçenekleri.

Bu ürün hakkında bilgi alın

Genel Bakış

YOCL ELEKTRİK FJ6G güç dağıtım kutuları, kalıplanmış gövdeli devre kesici kurulumları için tek girişli, çok çıkışlı bağlantılar sağlar. Seri, 63, 100, 250, 400 ve 600 Tip konfigürasyonlarını içerir. Listelenen her konfigürasyonun kendi giriş spesifikasyonu, çıkış iletken aralığı ve dış boyutları vardır.

Özellikler

Çoklu çıkış konfigürasyonlarına sahip tek giriş.
Kalıplı şalter dağıtım uygulaması.
Demir vidalı pirinç parçalar.
Şeffaf veya mavi renk seçenekleri.

Teknik Özellikler

Parametre	Teknik Özellikler
Aile	FJ6G
Uygulama	Kalıplı şalter dağıtımı
İletken parçalar	Pirinç
Vidalar	Demir
Renk seçenekleri	Şeffaf; Mavi

Model Özellikleri

Model configuration	Inlet specification (mm² unless pin type)	Outlet range (mm²)	Delik çapı (mm)	Uzunluk (mm)	Genişlik (mm)	Yükseklik (mm)
63 Type 1 in 2 out	63 type pin	1.5–10	/	42	18	52
63 Type 1 in 4 out	63 type pin	1.5–10	/	42	18	52
63 Type 1 in 6 out	63 type pin	1.5–10	/	42	18	52
63 Type 1 in 9 out	63 type pin	1.5–10	/	42	18	52
100 Type 1 in 2 out	10–35	1.5–16	8.5	73	24	51
100 Type 1 in 3 out	10–35	1.5–16	8.5	73	24	51
100 Type 1 in 4 out	10–35	1.5–16	8.5	73	24	51
100 Type 1 in 6 out	10–35	1.5–16	8.5	73	24	51
100 Type 1 in 8 out	10–35	1.5–10	8.5	73	24	51
100 Type 1 in 9 out	10–35	1.5–16	8.5	73	24	51
100 Type 1 in 12 out	10–35	1.5–10	8.5	73	24	51
250 Type 1 in 2 out	16–50	1.5–16	8.5	78	28.5	51
250 Type 1 in 3 out	16–50	1.5–16	8.5	78	28.5	51
250 Type 1 in 4 out	16–50	1.5–16	8.5	78	28.5	51
250 Type 1 in 6 out	16–50	1.5–16	8.5	78	28.5	51
250 Type 1 in 8 out	16–50	1.5–10	8.5	78	28.5	51
250 Type 1 in 9 out	16–50	1.5–16	8.5	78	28.5	51
250 Type 1 in 12 out	16–50	1.5–10	8.5	78	28.5	51
400 Type 1 in 4 out	25–70	2–25	10	78	44.5	60
400 Type 1 in 6 out	25–70	6–25	10.3	78	44.5	60
400 Type 1 in 8 out	25–70	1.5–16	10.3	78	44.5	60
400 Type 1 in 10 out	25–70	1.5–16	10.3	78	44.5	60
400 Type 1 in 12 out	25–70	1.5–25	10.3	78	44.5	60
400 Type 1 in 16 out	25–70	1.5–10	10.3	78	44.5	60
400 Type 1 in 18 out	25–70	1.5–10	10.3	78	44.5	60
600 Type 1 in 4 out	35–95	4–25	12.5	78	44.5	60
600 Type 1 in 6 out	35–95	6–25	12.5	78	44.5	60
600 Type 1 in 8 out	35–95	8–16	12.5	78	44.5	60
600 Type 1 in 10 out	35–95	10–16	12.5	78	44.5	60
600 Type 1 in 12 out	35–95	12–16	12.5	78	44.5	60
600 Type 1 in 16 out	35–95	16–16	12.5	78	44.5	60
600 Type 1 in 21 out	35–95	1.5–10	12.5	78	44.5	60
600 Type 1 in 24 out	35–95	1.5–6	12.5	78	44.5	60

Seçim Kılavuzu

Select the complete Type and outlet-count configuration, then check both conductor ranges and dimensions. The 63 Type uses a pin inlet. Check the required pin connection against the circuit breaker interface, and use the outlet range for the selected configuration.

Sipariş Bilgileri

Specify FJ6G, the complete Type and one-in/multiple-out configuration, required colour and quantity. Include the circuit breaker connection requirements with the enquiry.
