HA-003 3-Kutuplu Ağır Hizmet Tipi Konnektör
YOCL ELECTRIC HA-003 ağır hizmet tipi konnektör, erkek ve dişi uçlar ve uyumlu gövde seçenekleriyle 3 kutuplu vidalı terminal konfigürasyonu sunar.
- 10 A nominal akım; 230/250 V katalog gerilimi
- Listelenen giriş dişleri: M20, PG11
- Gövde çifti detaylarıyla 5 tam set kodları
- Kompakt H3A üstten girişli ve yandan girişli gövde formatları
Genel Bakış
YOCL ELECTRIC HA-003 3 kutuplu ağır hizmet tipi konnektör, vidalı terminal erkek ve dişi uçları aşağıda listelenen H3A gövde formatlarıyla birleştirir. Katalog elektriksel değerleri 10 A ve 230/250 V'dır. Üstten girişli ve yandan girişli kapak seçenekleri beş tam set konfigürasyonunu destekler.
Özellikler
- Erkek ve dişi vidalı terminal uçlara sahip 3 kutuplu HA konnektör formatı.
- Üstten girişli veya yandan girişli kapaklara sahip kompakt H3A gövde formatları.
- 10 A ve 230/250 V katalog değerleri.
- Listelenen kablo giriş dişleri: M20, PG11.
- Aşağıda listelenen tam muhafaza çiftleriyle 5 tam set kodları.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Ürün konfigürasyonu | HA-003 |
| Katalog kutup sayısı | 3 |
| Anma akımı | 10 A |
| Anma gerilimi (katalog değeri) | 230/250 V |
| Terminal connection | Vidalı terminal |
| Listed cable-entry thread options | M20, PG11 |
| Catalogue flammability reference | UL94 V0 |
| Catalogue protection designation | IP65; DIN 40 050 reference |
The 230/250 V value is retained as listed, without an AC/DC assignment. UL94 V0 is a flammability reference. The IP65 catalogue designation concerns the enclosed connector configuration; select the mating housings and cable-entry fittings together.
Insert Identification
| Insert | Catalogue identifier |
|---|---|
| Female insert | F (figure label) |
| Male insert | M (figure label) |

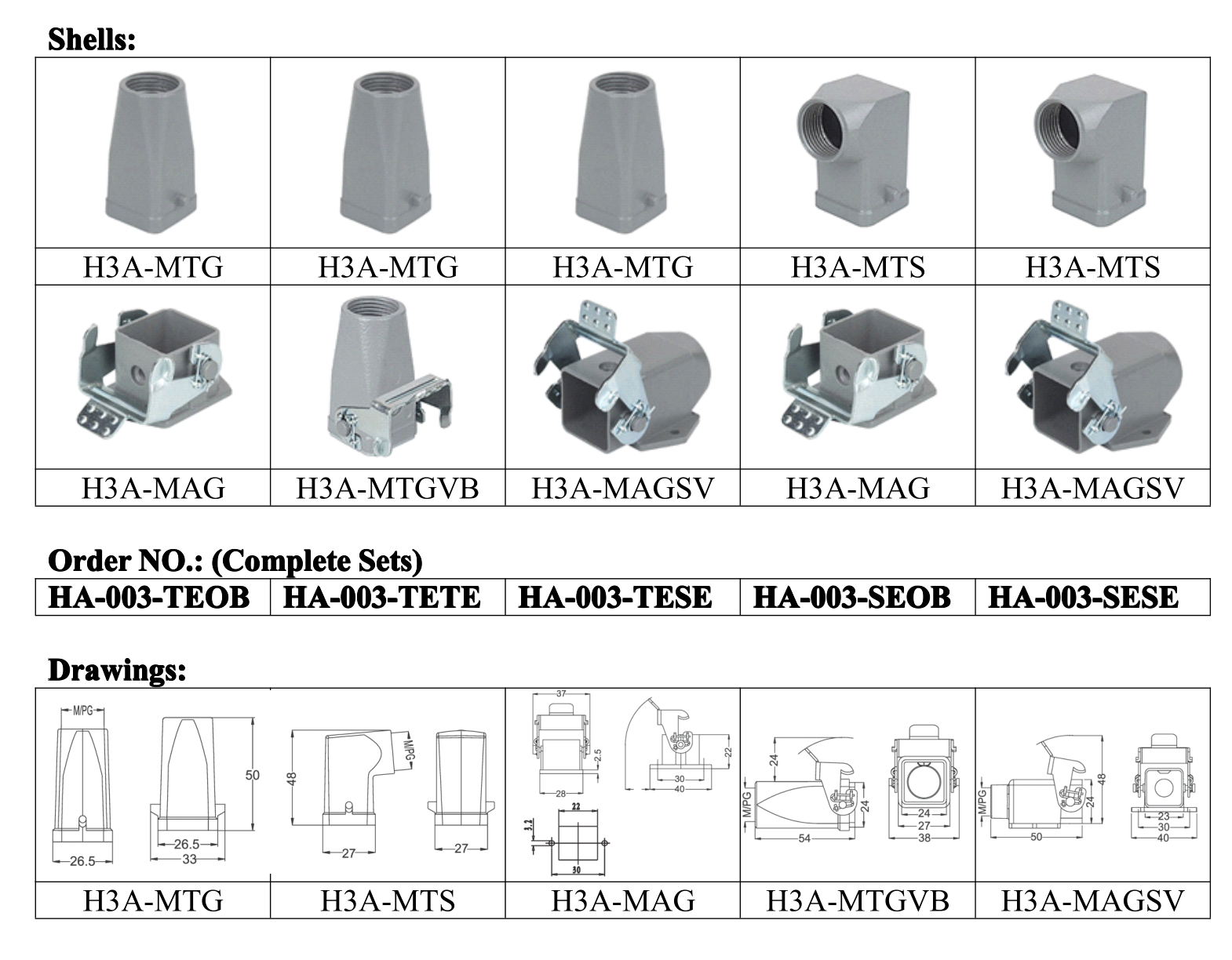

Housing Options
| Housing code | Visible catalogue format |
|---|---|
| H3A-MTG | Top-entry hood shown in the catalogue. |
| H3A-MAG | Open mating housing with visible locking hardware. |
| H3A-MTGVB | Top-entry mating housing with visible locking hardware. |
| H3A-MAGSV | Raised mating housing with side entry and visible locking hardware. |
| H3A-MTS | Side-entry hood shown in the catalogue. |
Complete-Set Configurations
The two housing codes in each row follow the same column in the catalogue.
| Complete-set order code | Üst gövde | Eşleşen gövde |
|---|---|---|
| HA-003-TEOB | H3A-MTG | H3A-MAG |
| HA-003-TETE | H3A-MTG | H3A-MTGVB |
| HA-003-TESE | H3A-MTG | H3A-MAGSV |
| HA-003-SEOB | H3A-MTS | H3A-MAG |
| HA-003-SESE | H3A-MTS | H3A-MAGSV |
Boyut
The insert drawings show the following selected callouts. Their measurement unit is not stated. Housing dimensions and panel cut-outs are separate from these insert annotations.
| Insert figure label | Horizontal callout (unit not stated) | Vertical callout (unit not stated) |
|---|---|---|
| F | 21 | 26.2 |
| M | 21 | 27 |
Seçim Kılavuzu
Select the 3-pole insert arrangement, then choose the complete-set code using the exact H3A housing pair below. The 3-pole and 4-pole versions share housing codes but have different inserts and complete-set identifiers.
Request the required cable-entry thread together with the chosen housing pair. The thread list is given for this pole-count configuration; the catalogue does not map each thread size to an individual complete-set code.
Sipariş Bilgileri
Provide the complete-set order code or the required insert and shell identifiers, the cable-entry thread, and quantity. State whether you need the complete set or individual components.
