HA-004 4-Kutuplu Ağır Hizmet Tipi Konnektör
YOCL ELECTRIC HA-004 ağır hizmet tipi konnektör, erkek ve dişi uçlar ve uyumlu gövde seçenekleriyle 4 kutuplu vidalı terminal konfigürasyonu sunar.
- 10 A nominal akım; 230/250 V katalog gerilimi
- Listelenen giriş dişleri: M20, PG11
- Gövde çifti detaylarıyla 5 tam set kodları
- Kompakt H3A üstten girişli ve yandan girişli gövde formatları
Genel Bakış
YOCL ELECTRIC HA-004 4 kutuplu ağır hizmet tipi konnektör, vidalı terminal erkek ve dişi uçları aşağıda listelenen H3A gövde formatlarıyla birleştirir. Katalog elektriksel değerleri 10 A ve 230/250 V'dır. Üstten ve yandan girişli kapak seçenekleri beş tam set konfigürasyonu destekler.
Özellikler
- Erkek ve dişi vidalı terminal uçlara sahip 4 kutuplu HA konnektör formatı.
- Üstten girişli veya yandan girişli kapaklara sahip kompakt H3A gövde formatları.
- 10 A ve 230/250 V katalog değerleri.
- Listelenen kablo giriş dişleri: M20, PG11.
- Aşağıda listelenen tam muhafaza çiftleriyle 5 tam set kodları.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Ürün konfigürasyonu | HA-004 |
| Katalog kutup sayısı | 4 |
| Anma akımı | 10 A |
| Anma gerilimi (katalog değeri) | 230/250 V |
| Terminal bağlantısı | Vidalı terminal |
| Listelenen kablo giriş dişli seçenekleri | M20, PG11 |
| Katalog yanıcılık referansı | UL94 V0 |
| Katalog koruma tanımı | IP65; DIN 40 050 referansı |
230/250 V değeri, AC/DC ataması olmadan listelendiği gibi korunur. UL94 V0 bir yanıcılık referansıdır. IP65 katalog tanımı, kapalı konektör yapılandırmasıyla ilgilidir; eşleşen yuvaları ve kablo giriş bağlantı parçalarını birlikte seçin.
Tanımlayıcı Ekleme
| Ekle | Katalog tanımlayıcı |
|---|---|
| Dişi soket | F (şekil etiketi) |
| Erkek soket | M (şekil etiketi) |
Gövde Seçenekleri
| Gövde kodu | Görünür katalog formatı |
|---|---|
| H3A-MTG | Katalogda gösterilen üstten girişli kapak. |
| H3A-MAG | Görünür kilitleme donanımına sahip açık eşleşen muhafaza. |
| H3A-MTGVB | Görünür kilitleme donanımına sahip üstten girişli eşleşen muhafaza. |
| H3A-MAGSV | Yandan girişli ve görünür kilitleme donanımına sahip yükseltilmiş eşleşen muhafaza. |
| H3A-MTS | Kataloğumuzda gösterilen yan girişli kapak. |

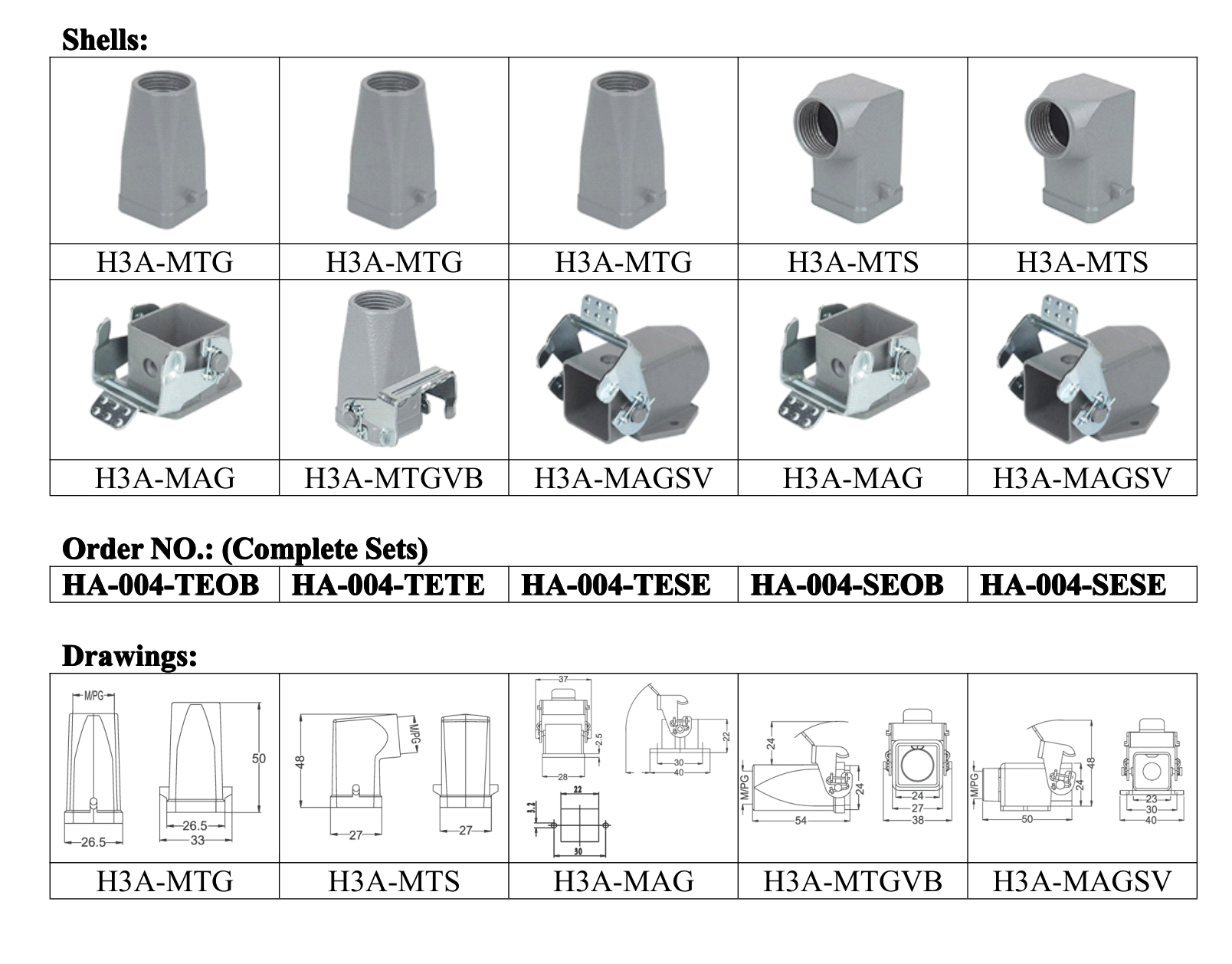

Tam Set Konfigürasyonları
Her satırdaki iki gövde kodu, katalogdaki aynı sütunu takip eder.
| Tam set sipariş kodu | Üst gövde | Eşleşen gövde |
|---|---|---|
| HA-004-TEOB | H3A-MTG | H3A-MAG |
| HA-004-TETE | H3A-MTG | H3A-MTGVB |
| HA-004-TESE | H3A-MTG | H3A-MAGSV |
| HA-004-SEOB | H3A-MTS | H3A-MAG |
| HA-004-SESE | H3A-MTS | H3A-MAGSV |
Boyut
The insert drawings show the following selected callouts. Their measurement unit is not stated. Housing dimensions and panel cut-outs are separate from these insert annotations.
| Insert figure label | Horizontal callout (unit not stated) | Vertical callout (unit not stated) |
|---|---|---|
| F | 21 | 30 |
| M | 21 | 30 |
Seçim Kılavuzu
Select the 4-pole insert arrangement, then choose the complete-set code using the exact H3A housing pair below. The 3-pole and 4-pole versions share housing codes but have different inserts and complete-set identifiers.
Request the required cable-entry thread together with the chosen housing pair. The thread list is given for this pole-count configuration; the catalogue does not map each thread size to an individual complete-set code.
Sipariş Bilgileri
Provide the complete-set order code or the required insert and shell identifiers, the cable-entry thread, and quantity. State whether you need the complete set or individual components.
