HA-010 10 Kutuplu Ağır Hizmet Tipi Konnektör
YOCL ELECTRIC HA-010 ağır hizmet tipi konnektör, erkek ve dişi uçlar ve uyumlu gövde seçenekleriyle 10 kutuplu vidalı terminal konfigürasyonu sunar.
- 10 A nominal akım; 230/250 V katalog gerilimi
- Listelenen giriş dişleri: PG16, M20, M25
- Gövde çifti detaylarıyla 4 tam set kodları
- Kapalı eşleşen gövde seçenekleriyle H10A gövde formatları
Genel Bakış
YOCL ELECTRIC HA-010 10 kutuplu ağır hizmet tipi konnektör, vidalı terminallere sahip HA-010-F dişi uç ve HA-010-M erkek uç kullanır. Katalogta 10 A, 230/250 V ve H10A gövde ailesi listelenmiştir. Gösterilen üstten ve yandan girişli gövde çiftlerini kapsayan dört tam set kod, kapalı eşleşen gövde seçeneklerini içerir.
Özellikler
- Erkek ve dişi vidalı terminal uçlarına sahip 10 kutuplu HA konnektör formatı.
- Kapalı gövde seçenekleriyle H10A kapaklar ve eşleşen gövdeler.
- 10 A ve 230/250 V katalog değerleri.
- Listelenen kablo giriş dişleri: PG16, M20, M25.
- Aşağıda listelenen tam gövde çiftleriyle 4 tam set kodu.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Ürün konfigürasyonu | HA-010 |
| Katalog kutup sayısı | 10 |
| Anma akımı | 10 A |
| Anma gerilimi (katalog değeri) | 230/250 V |
| Terminal bağlantısı | Vidalı terminal |
| Listelenen kablo giriş dişli seçenekleri | PG16, M20, M25 |
| Katalog yanıcılık referansı | UL94 V0 |
| Katalog koruma tanımı | IP65; DIN 40 050 referansı |
230/250 V değeri, AC/DC ataması olmadan listelendiği gibi korunur. UL94 V0 bir yanıcılık referansıdır. IP65 katalog tanımı, kapalı konektör yapılandırmasıyla ilgilidir; eşleşen yuvaları ve kablo giriş bağlantı parçalarını birlikte seçin.
Tanımlayıcı Ekleme
| Ekle | Katalog tanımlayıcı |
|---|---|
| Dişi soket | HA-010-F |
| Erkek soket | HA-010-M |
Gövde Seçenekleri
| Gövde kodu | Görünür katalog formatı |
|---|---|
| H10A-TG-RO | Üstten girişli kapak. |
| H10A-AG-LB | Görünür kilitleme koluna sahip açık eşleşen yuva. |
| H10A-AD-LB | Koruyucu kapaklı ve görünür kilitleme mandallı eşleşen muhafaza. |
| H10A-TS-RO | Yan girişli kapak. |
| H10A-SGR-LB | Yan girişi ve görünür kilitleme mandalı olan yükseltilmiş eşleşen muhafaza. |
| H10A-SDR-LB | Yan girişi, koruyucu kapağı ve görünür kilitleme mandalı olan yükseltilmiş eşleşen muhafaza. |
Tam Set Konfigürasyonları
The two housing codes in each row follow the same column in the catalogue.
| Complete-set order code | Üst gövde | Eşleşen gövde |
|---|---|---|
| HA-010-TEOB | H10A-TG-RO | H10A-AG-LB |
| HA-010-TEOB-C | H10A-TG-RO | H10A-AD-LB |
| HA-010-SECB | H10A-TS-RO | H10A-SGR-LB |
| HA-010-SECB-C | H10A-TS-RO | H10A-SDR-LB |

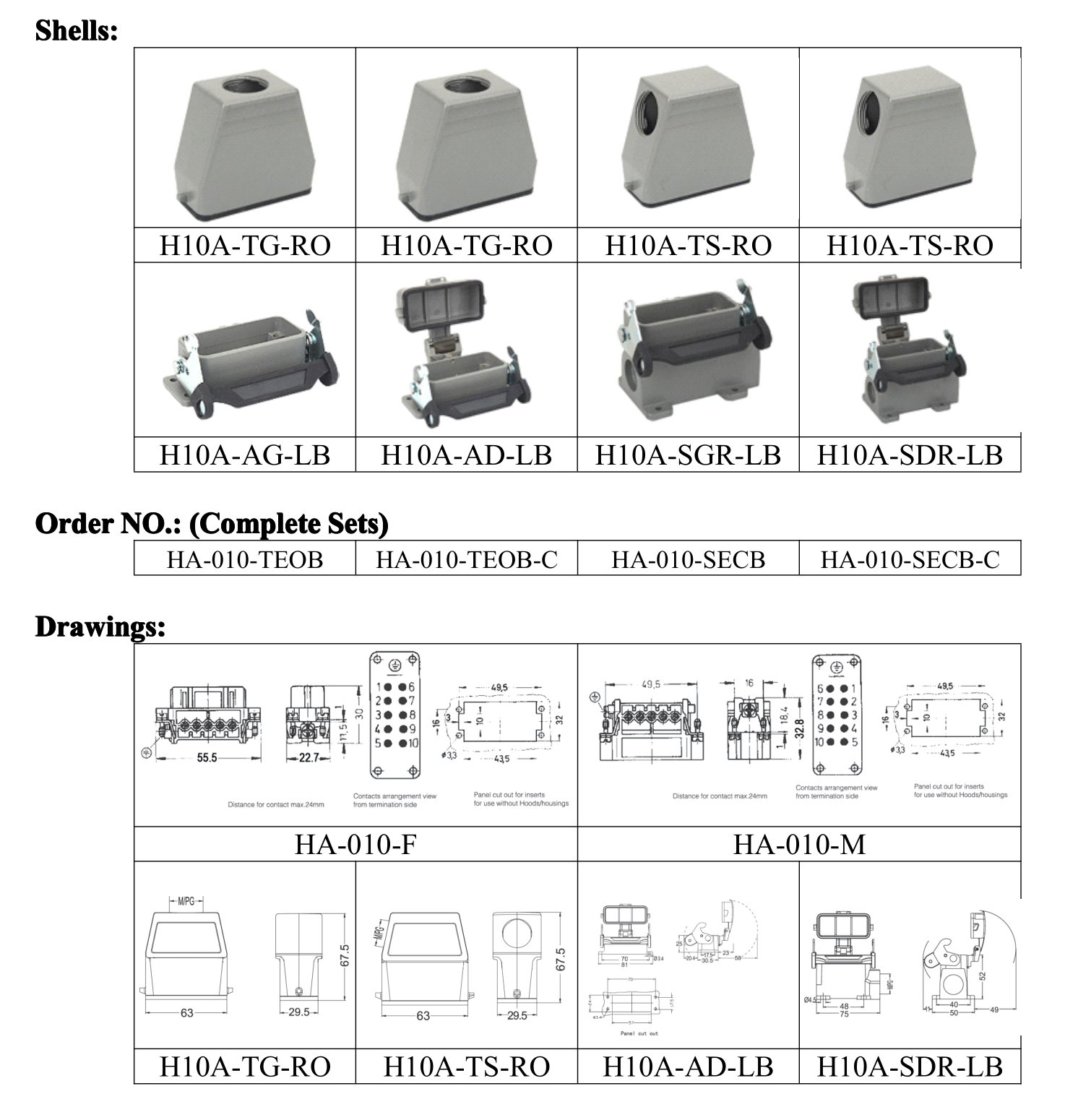

Boyut
Seçim Kılavuzu
Choose the HA-010-F/HA-010-M insert pair and the required H10A housing pair. The two top-entry configurations use H10A-TG-RO; the two side-entry configurations use H10A-TS-RO. Select the exact complete-set code rather than constructing a suffix from the component names.
Request the required cable-entry thread together with the chosen housing pair. The thread list is given for this pole-count configuration; the catalogue does not map each thread size to an individual complete-set code.
Sipariş Bilgileri
Provide the complete-set order code or the required insert and shell identifiers, the cable-entry thread, and quantity. State whether you need the complete set or individual components.
