HE-006 6 Kutuplu Ağır Hizmet Tipi Konnektör
YOCL ELEKTRİKLİ HE-006 vidalı terminalli HE serisi ağır hizmet tipi, 6 kutuplu bir konnektördür. Dişi veya erkek terminali, bir gövde konfigürasyonunu veya listelenen komple bir seti seçin.
- Anma akımı: 16 A.
- Anma gerilimi: 400/500 V.
- Terminal kodları: HE-006-F ve HE-006-M.
- Katalog dişli seçenekleri: PG13.5, PG16, M18, M20.
- IP65, katalog montaj tanımıdır; eşleşen muhafazaları belirtin.
Genel Bakış
YOCL ELEKTRIK HE-006 6 Kutuplu Ağır Hizmet Tipi Konnektör dişi ve erkek vidalı terminalli kullanılarak ayrılabilir çoklu kontak bağlantısı sağlar. Sayfa, 6 kutuplu HE formatını, listelenen gövde kodlarını ve bu format için komple set sipariş kodlarını kapsar.
6 kutuplu format, H6B gövde etiketleri ve dört listelenmiş komple set sipariş kodu ile eşleştirilmiştir. Dişli listesi, PG13.5 ve PG16'ü M18 ve M20 ile birlikte içerir, bu nedenle kablo girişi seçimi muhafaza seçimiyle birlikte olmalıdır.
Özellikler
- 6 kutuplu kontak formatı ayrı dişi ve erkek ek parça kodları ile.
- Vidalı terminal bağlantısı listelenen HE ekleri için.
- 16 A ve 400/500 V dereceli veriler bu kutup sayısı sayfası için.
- 4 listelenen dişli seçenekleri: PG13.5, PG16, M18, M20.
- 4 komple set sipariş kodları sorgulama ve seçim için bileşen kodlarının yanında.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri / kutup sayısı | HE / 6 kutuplu |
| Anma akımı | 16 A |
| Anma gerilimi | 400/500 V |
| Terminal bağlantısı | Vidalı terminal |
| Katalog dişli seçenekleri | PG13.5, PG16, M18, M20 |
| Alevlenebilirlik UL94'e göre | V0 (katalog sınıflandırması) |
| Katalog montaj koruma tanımı | IP65 DIN'e göre 40050; uygun kapak ve gövde parçalarını seçin |
Katalog koruma tanımı, kapalı konnektör seçimine aittir. Montaj için uygun kapak, gövde ve kablo giriş parçalarını belirtin. UL94 V0 listelenen alevlenebilirlik sınıflandırmasını tanımlar.
Kodları Girin
| Bileşen | Katalog kodu |
|---|---|
| Dişi soket | HE-006-F |
| Erkek soket | HE-006-M |

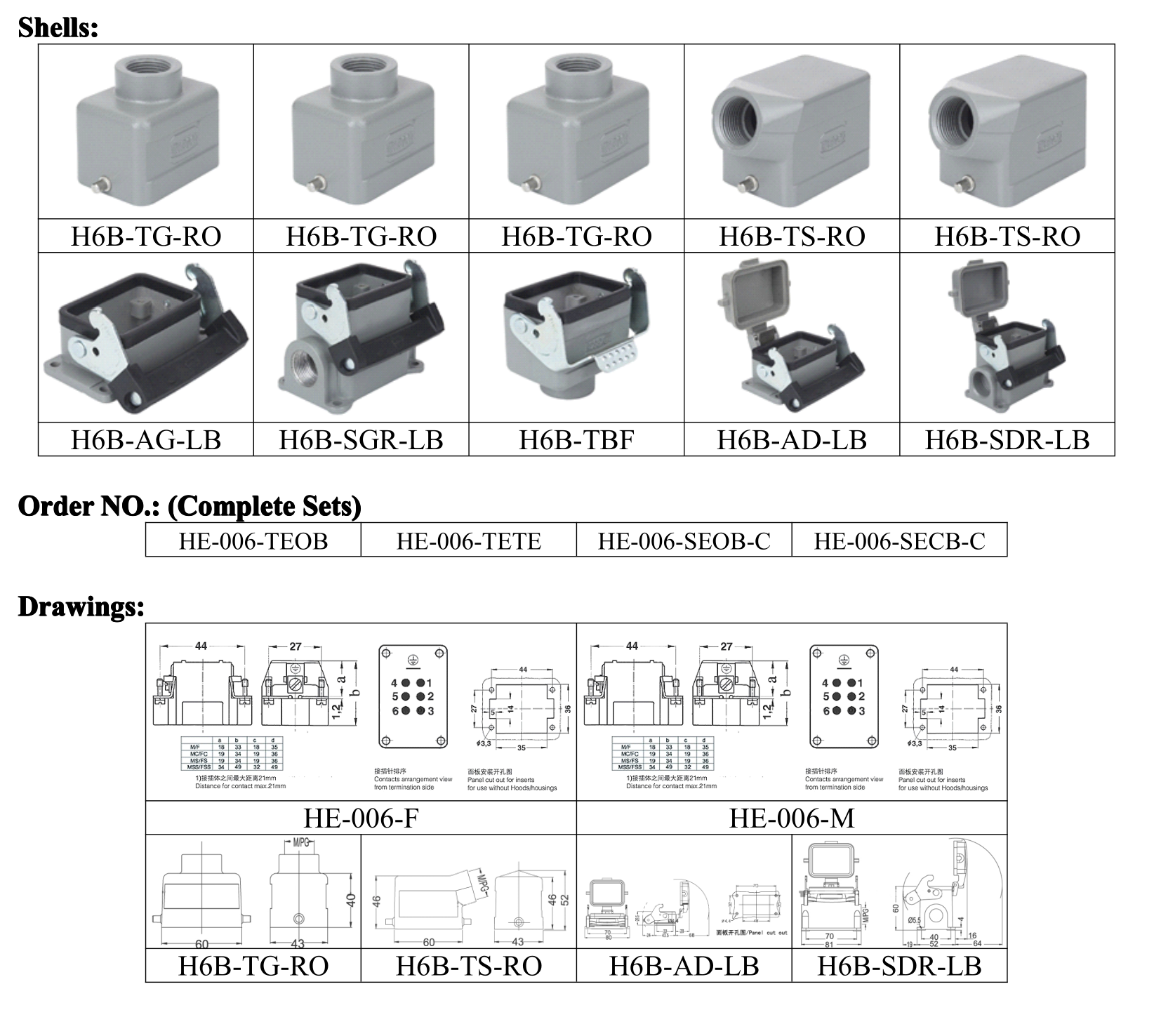

Kovan Galeri Kodları
| Katalog galeri satırı | Basılı kodlar |
|---|---|
| Kaput sırası | H6B-TG-RO / H6B-TS-RO |
| Gövde / taban sırası | H6B-AG-LB / H6B-SGR-LB / H6B-TBF / H6B-AD-LB / H6B-SDR-LB |
Gövde Çizim Kodları
| Çizim etiketleri |
|---|
| H6B-TG-RO |
| H6B-TS-RO |
| H6B-AD-LB |
| H6B-SDR-LB |
Tam Set Sipariş Kodları
| Katalog tam set kodu |
|---|
| HE-006-TEOB |
| HE-006-TETE |
| HE-006-SEOB-C |
| HE-006-SECB-C |
Boyut
Bu H6B-TG-RO Kaput çizimindeki etiketler, gövde açıklıklarını belirtir. Çizim birimi belirtilmemiştir. Bu açıklamalar, belirtilen kaput için geçerlidir; gerçek montaj düzeni için ek parçayı ve panel açıklığı çizimini seçin.
| Kaput çizim etiketi | Yatay gövde açıklığı açıklamaları (birim belirtilmemiştir) | Dikey gövde açıklığı notu (birim belirtilmemiş) |
|---|---|---|
| H6B-TG-RO | 60 / 43 | 40 |
Seçim ve Sipariş
Seçin 6-kutup HE formatı, ardından sorunun bir ek parçısı, bir kabuk bileşeni veya tam bir set için olup olmadığını belirtin. İlgili tablodaki tam basılı kodu kullanın ve gerekli miktarı ekleyin.
For an enclosed assembly, include the required thread option (PG13.5, PG16, M18, M20) and the intended housing arrangement. The catalogue lists component and complete-set codes separately; obtain the component breakdown for the selected complete-set code as part of the quotation.
