HE-016 16 Kutuplu Ağır Hizmet Tipi Konnektör
The YOCL ELECTRIC HE-016 is a 16-pole HE series heavy duty connector with screw-terminal inserts. Select the female or male insert, a shell configuration, or a listed complete set.
- Anma akımı: 16 A.
- Anma gerilimi: 400/500 V.
- Insert codes: HE-016-F and HE-016-M.
- Katalog dişli seçenekleri: PG21, PG29, M25, M32.
- IP65, katalog montaj tanımıdır; eşleşen muhafazaları belirtin.
Genel Bakış
YOCL ELEKTRIK HE-016 16 Kutuplu Ağır Hizmet Tipi Konnektör provides a separable multi-contact connection using female and male screw-terminal inserts. The page covers the 16-pole HE format, its listed shell codes and the complete-set order codes for that format.
The 16-pole insert drawings number contacts from 1 to 16 and use H16B shell labels. The page lists PG21, PG29, M25 and M32 thread options and five complete-set codes for this pole count.
Özellikler
- 16-pole contact format ayrı dişi ve erkek ek parça kodları ile.
- Vidalı terminal bağlantısı listelenen HE ekleri için.
- 16 A ve 400/500 V dereceli veriler bu kutup sayısı sayfası için.
- 4 listelenen dişli seçenekleri: PG21, PG29, M25, M32.
- 5 tam set sipariş kodları sorgulama ve seçim için bileşen kodlarının yanında.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri / kutup sayısı | HE / 16 poles |
| Anma akımı | 16 A |
| Anma gerilimi | 400/500 V |
| Terminal bağlantısı | Vidalı terminal |
| Katalog dişli seçenekleri | PG21, PG29, M25, M32 |
| Alevlenebilirlik UL94'e göre | V0 (katalog sınıflandırması) |
| Katalog montaj koruma tanımı | IP65 DIN'e göre 40050; uygun kapak ve gövde parçalarını seçin |
Katalog koruma tanımı, kapalı konnektör seçimine aittir. Montaj için uygun kapak, gövde ve kablo giriş parçalarını belirtin. UL94 V0 listelenen alevlenebilirlik sınıflandırmasını tanımlar.
Kodları Girin
| Bileşen | Katalog kodu |
|---|---|
| Dişi soket | HE-016-F |
| Erkek soket | HE-016-M |

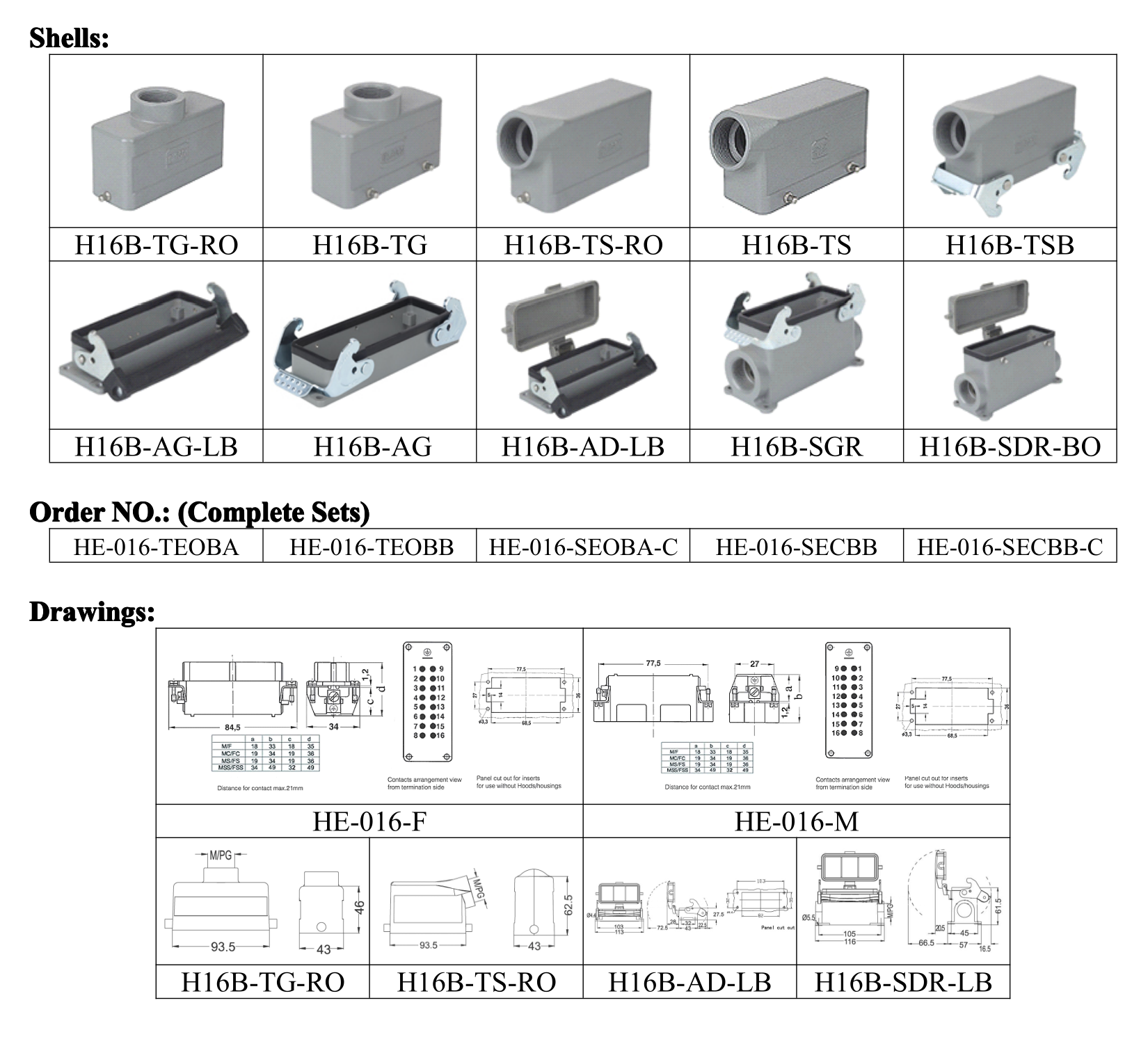

Kovan Galeri Kodları
| Katalog galeri satırı | Basılı kodlar |
|---|---|
| Kaput sırası | H16B-TG-RO / H16B-TG / H16B-TS-RO / H16B-TS / H16B-TSB |
| Gövde / taban sırası | H16B-AG-LB / H16B-AG / H16B-AD-LB / H16B-SGR / H16B-SDR-BO |
Gövde Çizim Kodları
| Çizim etiketleri |
|---|
| H16B-TG-RO |
| H16B-TS-RO |
| H16B-AD-LB |
| H16B-SDR-LB |
Tam Set Sipariş Kodları
| Katalog tam set kodu |
|---|
| HE-016-TEOBA |
| HE-016-TEOBB |
| HE-016-SEOBA-C |
| HE-016-SECBB |
| HE-016-SECBB-C |
Boyut
Bu H16B-TG-RO Kaput çizimindeki etiketler, gövde açıklıklarını belirtir. Çizim birimi belirtilmemiştir. Bu açıklamalar, belirtilen kaput için geçerlidir; gerçek montaj düzeni için ek parçayı ve panel açıklığı çizimini seçin.
| Kaput çizim etiketi | Yatay gövde açıklığı açıklamaları (birim belirtilmemiştir) | Dikey gövde açıklığı notu (birim belirtilmemiş) |
|---|---|---|
| H16B-TG-RO | 93.5 / 43 | 46 |
Seçim ve Sipariş
Seçin 16-pole HE format, then specify whether the enquiry is for an insert, a shell component or a complete set. Use the full printed code from the relevant table and include the required quantity.
For an enclosed assembly, include the required thread option (PG21, PG29, M25, M32) and the intended housing arrangement. The catalogue lists component and complete-set codes separately; obtain the component breakdown for the selected complete-set code as part of the quotation.
