HE-048 48 Kutuplu Ağır Hizmet Tipi Konnektör
YOCL ELEKTRİK HE-048, vidalı terminal ek parçalarına sahip, 48 kutuplu HE serisi ağır hizmet tipi bir konnektördür. Dişi veya erkek ek parçası, bir gövde konfigürasyonu veya listelenen eksiksiz bir set seçin.
- Anma akımı: 16 A.
- Anma gerilimi: 400/500 V.
- Ek parça kodları: HE-048-F ve HE-048-M.
- Katalog dişli seçenekleri: PG29, PG36, PG42, M32, M40, M50.
- IP65, katalog montaj tanımıdır; eşleşen muhafazaları belirtin.
Genel Bakış
YOCL ELEKTRIK HE-048 48 Kutuplu Ağır Hizmet Tipi Konnektör dişi ve erkek vidalı terminal ek parçalarını kullanarak ayrılabilir çoklu kontak bağlantısı sağlar. Sayfa, 48 kutuplu HE formatını, listelenen gövde kodlarını ve bu format için eksiksiz set sipariş kodlarını kapsar.
48 kutuplu çizimler, H48B formatı içinde 1–24 ve 25–48'ü kapsayan iki numaralı kontak bölümünü gösterir. Altı dişli seçeneği arasında M50'nın yanı sıra PG29, PG36, PG42, M32 ve M40 bulunur.
Özellikler
- 48 kutuplu kontak formatı ayrı dişi ve erkek ek parça kodları ile.
- Vidalı terminal bağlantısı listelenen HE ekleri için.
- 16 A ve 400/500 V dereceli veriler bu kutup sayısı sayfası için.
- 6 listelenen diş seçenekleri: PG29, PG36, PG42, M32, M40, M50.
- 5 tam set sipariş kodları sorgulama ve seçim için bileşen kodlarının yanında.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri / kutup sayısı | HE / 48 kutuplu |
| Anma akımı | 16 A |
| Anma gerilimi | 400/500 V |
| Terminal bağlantısı | Vidalı terminal |
| Katalog dişli seçenekleri | PG29, PG36, PG42, M32, M40, M50 |
| Alevlenebilirlik UL94'e göre | V0 (katalog sınıflandırması) |
| Katalog montaj koruma tanımı | IP65 DIN'e göre 40050; uygun kapak ve gövde parçalarını seçin |
Katalog koruma tanımı, kapalı konnektör seçimine aittir. Montaj için uygun kapak, gövde ve kablo giriş parçalarını belirtin. UL94 V0 listelenen alevlenebilirlik sınıflandırmasını tanımlar.
Kodları Girin
| Bileşen | Katalog kodu |
|---|---|
| Dişi soket | HE-048-F |
| Erkek soket | HE-048-M |

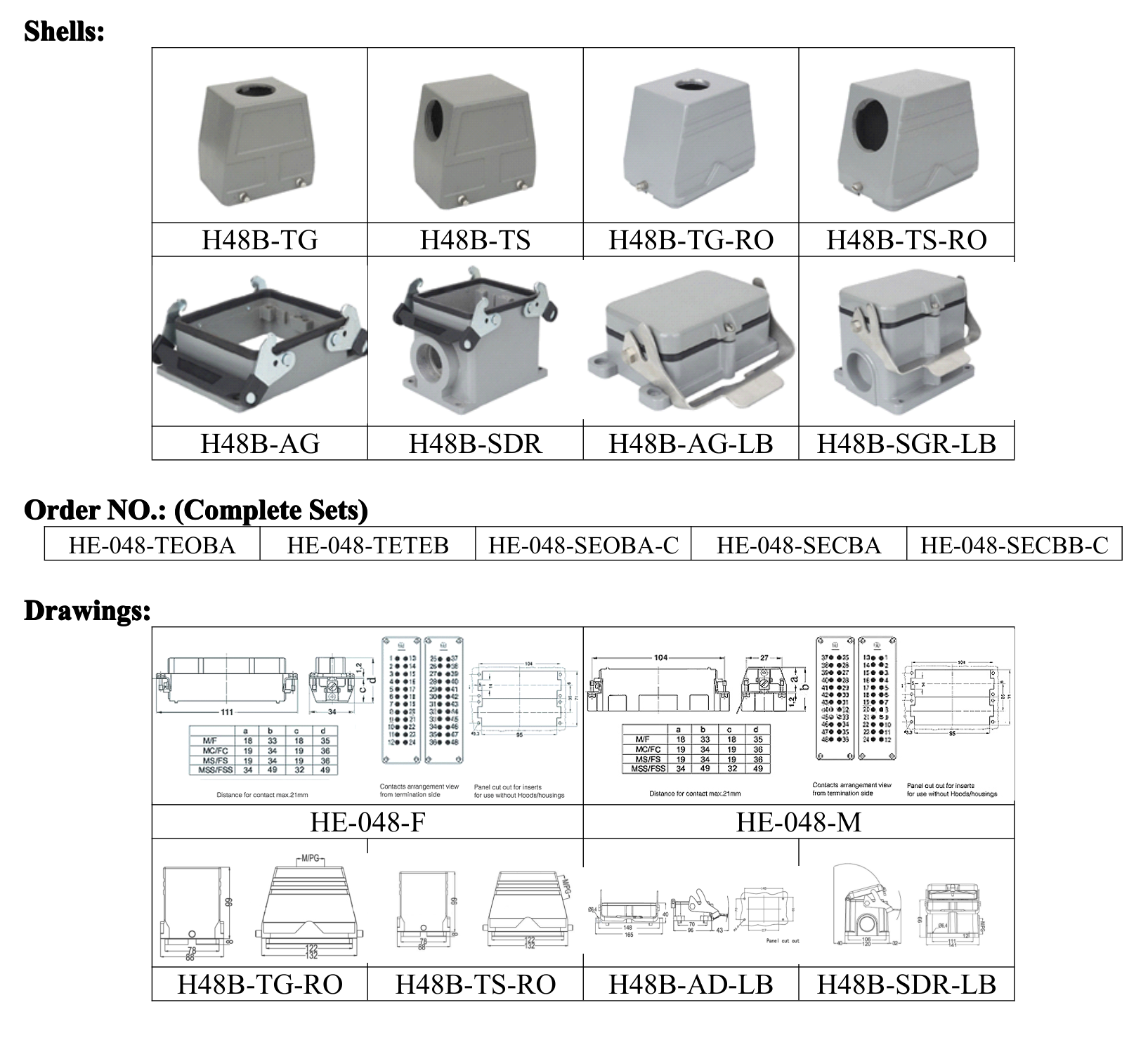

Kovan Galeri Kodları
| Katalog galeri satırı | Basılı kodlar |
|---|---|
| Hood row | H48B-TG / H48B-TS / H48B-TG-RO / H48B-TS-RO |
| Housing / base row | H48B-AG / H48B-SDR / H48B-AG-LB / H48B-SGR-LB |
Shell Drawing Codes
| Drawing labels |
|---|
| H48B-TG-RO |
| H48B-TS-RO |
| H48B-AD-LB |
| H48B-SDR-LB |
Tam Set Sipariş Kodları
| Catalogue complete-set code |
|---|
| HE-048-TEOBA |
| HE-048-TETEB |
| HE-048-SEOBA-C |
| HE-048-SECBA |
| HE-048-SECBB-C |
Boyut
Bu H48B-TG-RO hood drawing labels the body spans below. The drawing unit is not stated. These annotations apply to that named hood; select the insert and panel-opening drawing for the actual mounting arrangement.
| Hood drawing label | Horizontal body-span annotations (unit not stated) | Vertical body-span annotation (unit not stated) |
|---|---|---|
| H48B-TG-RO | 132 / 88 | 66 |
Seçim ve Sipariş
Select the 48-pole HE format, then specify whether the enquiry is for an insert, a shell component or a complete set. Use the full printed code from the relevant table and include the required quantity.
For an enclosed assembly, include the required thread option (PG29, PG36, PG42, M32, M40, M50) and the intended housing arrangement. The catalogue lists component and complete-set codes separately; obtain the component breakdown for the selected complete-set code as part of the quotation.
