HK-4/0 Ağır Hizmet Tipi Konnektör
YOCL ELEKTRIK HK-4/0 Ağır Hizmet Konnektörü, HK 4/0 konfigürasyonunda dört ana kontak sunar, 80 A akım değeri ve 690 V voltaj değeri ile.
- Vidalı terminal bağlantısı.
- Kodları girin: HK-4/0-F, HK-4/0-M.
- Beş tam set kodu; H16B gövde seçenekleri.
- Diş seçenekleri: PG21, PG29, M25, M32.
Genel Bakış
YOCL ELEKTRIK HK-4/0 Ağır Hizmet Konnektörü, HK 4/0 konfigürasyonunda dört ana kontak sunar, 80 A akım değeri ve 690 V voltaj değeri ile.
Kablo sonlandırması için vidalı terminaller kullanılır. Beş tam set sipariş kodu arasından HK-4/0-F veya HK-4/0-M insert ve listelenen H16B gövde formatlarından birini seçin.
Özellikler
- 4 ana kontak.
- 80 A ve 690 V ana kontak değerleri.
- Vidalı terminal bağlantısı.
- Beş tam set sipariş kodu ile F ve M ek parça tanımlamaları.
- H16B gövde seçenekleri; PG21, PG29, M25 ve M32 dişli seçenekleri.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | HK |
| Konfigürasyon | 4 ana kontak |
| Anma akımı | 80 A |
| Anma gerilimi | 690 V |
| Terminal bağlantısı | Vidalı terminal |
| Ek parça tanımları | HK-4/0-F / HK-4/0-M |
| Diş Seçenekleri | PG21, PG29, M25, M32 |
| Malzeme yanıcılığı girdisi | V0, UL94'e göre |
| Katalog muhafaza koruma tanımı | IP65, DIN'e göre 40 050 |
Koruma tanımı bir muhafaza seçimi girdisidir. Muhafaza koruması talep ederken gerekli kabuk, kablo girişi ve montaj düzenini belirtin.
Ekleme Formatları
| Kod girin | Katalog tanımı |
|---|---|
| HK-4/0-F | F |
| HK-4/0-M | M |
Katalog Kabuk Seçenekleri
| Kabuk kodu |
|---|
| H16B-TG-RO |
| H16B-TG |
| H16B-TS-RO |
| H16B-TS |
| H16B-TSB |
| H16B-AG-LB |
| H16B-TBF |
| H16B-AD-LB |
| H16B-SGR |
| H16B-SDR-BO |
Boyut çizimlerindeki ek gövde tanımları: H16B-SDR-LB. Gerekli format için tam kabuk kodunu belirtin.

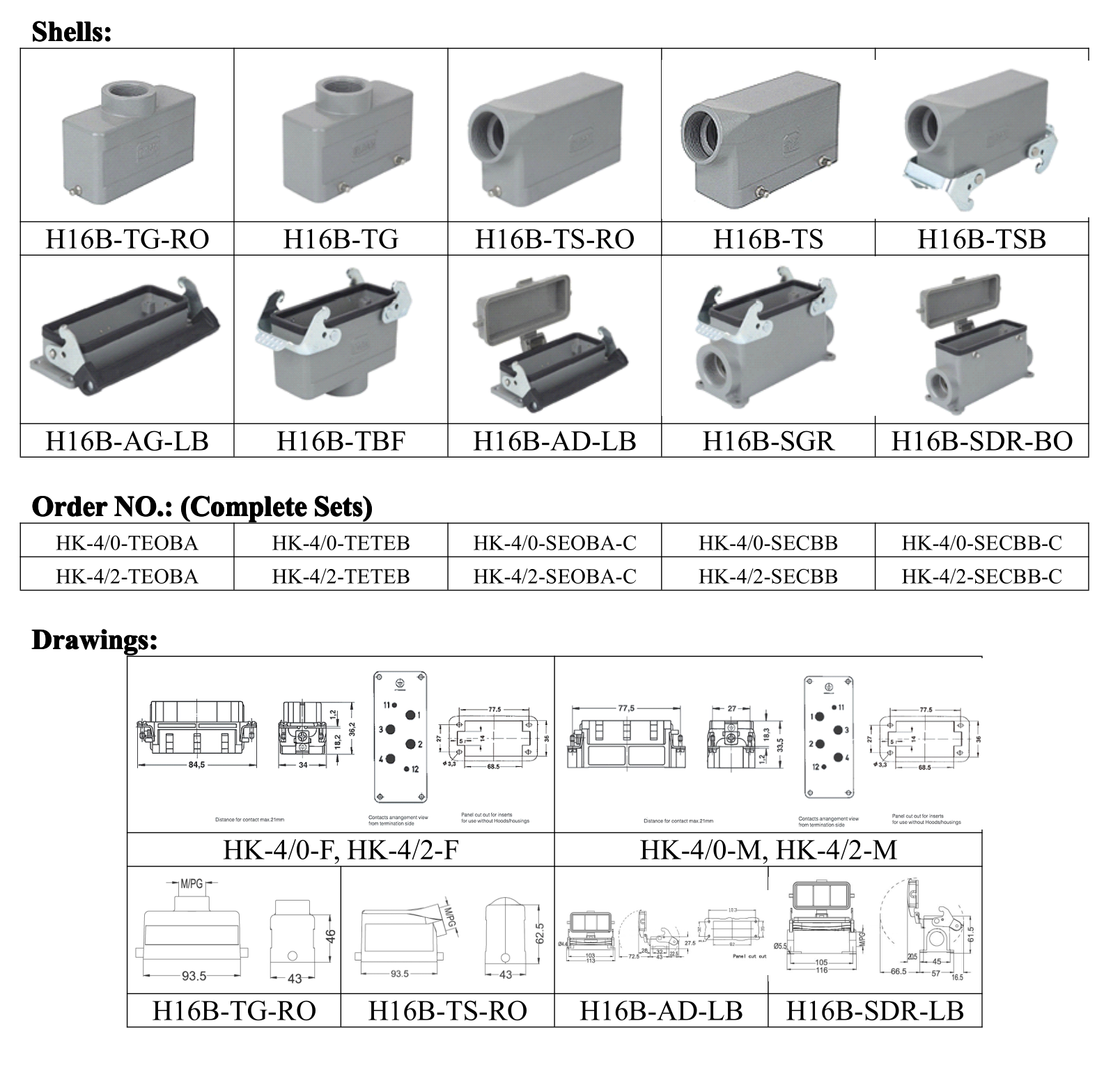

Boyut
| Bileşen çizimi | Yatay boyutlandırma çizgisi | Yan görünüm genişlik boyutlandırma çizgisi | Dikey boyutlandırma çizgisi |
|---|---|---|---|
| HK-4/0-F | 84.5 | 34 | 36.2 |
| HK-4/0-M | 77.5 | 27 | 33.5 |
| H16B-TG-RO | 93.5 | 43 | 46 |
| H16B-TS-RO | 93.5 | 43 | 62.5 |
Katalog çizimi boyutlandırma çizgileri: birim belirtilmemiş. Bu girişler, her bileşen çizimindeki seçilen boyutları tanımlar; ekleme ve kabuk boyutlandırma çizgileri ayrı tutulur.
Seçim Kılavuzu
- 4/0 konnektör yapılandırmasını seçin.
- Tam set sipariş kodunu seçin veya montajın gerektirdiği insert ve kabuk atamalarını belirtin.
- Listelenen seçeneklerden kablo giriş dişini belirtin.
- Tam model kodlarını, montaj düzenini ve miktarını sağlayın.
Sipariş Bilgileri
Tam Set Sipariş Kodları
| Tam set kodu | Üst gövde etiketi | Eşleşen gövde etiketi |
|---|---|---|
| HK-4/0-TEOBA | H16B-TG-RO | H16B-AG-LB |
| HK-4/0-TETEB | H16B-TG | H16B-TBF |
| HK-4/0-SEOBA-C | H16B-TS-RO | H16B-AD-LB |
| HK-4/0-SECBB | H16B-TS | H16B-SGR |
| HK-4/0-SECBB-C | H16B-TSB | H16B-SDR-BO |
Use the complete-set code to distinguish configurations with repeated housing labels.
Provide the full code, quantity, thread requirement and required insert/shell arrangement with the enquiry. The thread choices and shell codes are selection information; use the complete order code for the required set.
