HK-4/2 Ağır Hizmet Tipi Konnektör
YOCL ELECTRIC HK-4/2 Ağır Hizmet Konnektörü, HK 4/2 konfigürasyonunda dört ana kontak ve iki yardımcı kontak birleştirir. Katalog, 80 A / 16 A eşleştirilmiş akım değerlerini ve 690 V / 400 V eşleştirilmiş voltaj değerlerini listeler.
- Vidalı terminal bağlantısı.
- Ekleme kodları: HK-4/2-F, HK-4/2-M.
- Beş tam set kodu; H16B gövde seçenekleri.
- Diş seçenekleri: PG21, PG29, M25, M32.
Genel Bakış
YOCL ELECTRIC HK-4/2 Ağır Hizmet Konnektörü, HK 4/2 konfigürasyonunda dört ana kontak ve iki yardımcı kontak birleştirir. Katalog, 80 A / 16 A eşleştirilmiş akım değerlerini ve 690 V / 400 V eşleştirilmiş voltaj değerlerini listeler.
Kablo sonlandırması için vidalı terminaller kullanılır. Beş tam set sipariş kodundan, HK-4/2-F veya HK-4/2-M ek parçasından ve listelenen H16B gövde formatlarından birini seçin.
Özellikler
- 4 ana kontak + 2 yardımcı kontak.
- Eşleştirilmiş katalog değerleri: 80 A / 16 A ve 690 V / 400 V.
- Vidalı terminal bağlantısı.
- Beş tam set sipariş kodu ile F ve M ek parça tanımlamaları.
- H16B gövde seçenekleri; PG21, PG29, M25 ve M32 dişli seçenekleri.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | HK |
| Konfigürasyon | 4 ana kontak + 2 yardımcı kontak |
| Katalog akım değerleri | 80 A / 16 A |
| Katalog gerilim değerleri | 690 V / 400 V |
| Terminal bağlantısı | Vidalı terminal |
| Ek parça tanımları | HK-4/2-F / HK-4/2-M |
| Diş Seçenekleri | PG21, PG29, M25, M32 |
| Malzeme yanıcılığı girdisi | V0, UL94'e göre |
| Katalog muhafaza koruma tanımı | IP65, DIN'e göre 40 050 |
Koruma tanımı bir muhafaza seçimi girdisidir. Muhafaza koruması talep ederken gerekli kabuk, kablo girişi ve montaj düzenini belirtin.
Ekleme Formatları
| Kod girin | Katalog tanımı |
|---|---|
| HK-4/2-F | F |
| HK-4/2-M | M |
Katalog Kabuk Seçenekleri
| Kabuk kodu |
|---|
| H16B-TG-RO |
| H16B-TG |
| H16B-TS-RO |
| H16B-TS |
| H16B-TSB |
| H16B-AG-LB |
| H16B-TBF |
| H16B-AD-LB |
| H16B-SGR |
| H16B-SDR-BO |

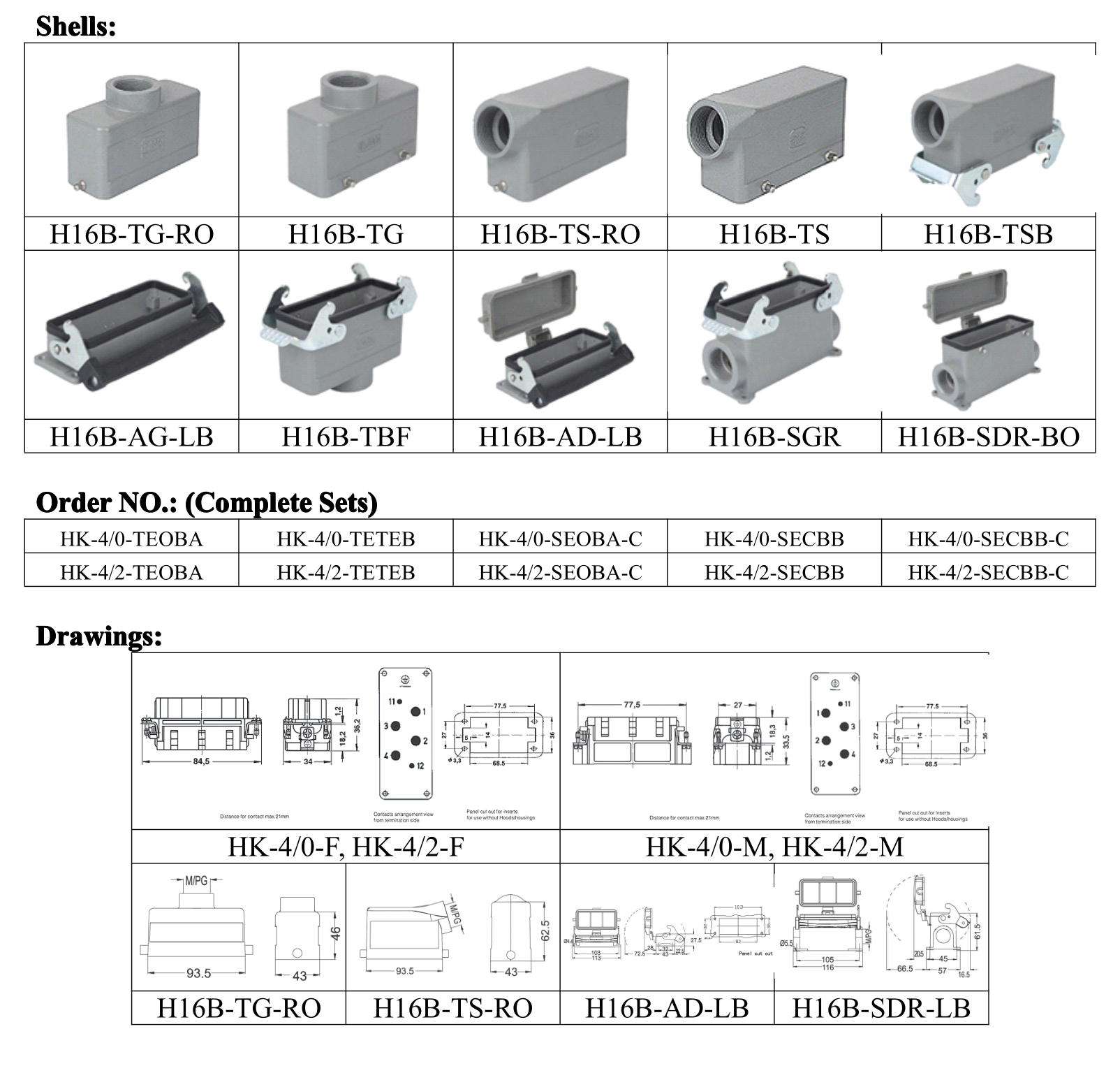

Boyut çizimlerindeki ek gövde tanımları: H16B-SDR-LB. Specify the exact shell code for the required format.
Boyut
| Component drawing | Horizontal callout | Side-view width callout | Vertical callout |
|---|---|---|---|
| HK-4/2-F | 84.5 | 34 | 36.2 |
| HK-4/2-M | 77.5 | 27 | 33.5 |
| H16B-TG-RO | 93.5 | 43 | 46 |
| H16B-TS-RO | 93.5 | 43 | 62.5 |
Catalogue drawing callouts: unit not stated. These entries identify the selected dimensions on each component drawing; insert and shell callouts are kept separate.
Seçim Kılavuzu
- Select the 4/2 connector configuration.
- Choose a complete-set order code or specify the insert and shell designations required by the assembly.
- State the cable-entry thread from the listed options.
- Provide the exact model codes, assembly arrangement and quantity.
Sipariş Bilgileri
Complete-Set Order Codes
| Complete-set code | Upper housing label | Mating housing label |
|---|---|---|
| HK-4/2-TEOBA | H16B-TG-RO | H16B-AG-LB |
| HK-4/2-TETEB | H16B-TG | H16B-TBF |
| HK-4/2-SEOBA-C | H16B-TS-RO | H16B-AD-LB |
| HK-4/2-SECBB | H16B-TS | H16B-SGR |
| HK-4/2-SECBB-C | H16B-TSB | H16B-SDR-BO |
Use the complete-set code to distinguish configurations with repeated housing labels.
Provide the full code, quantity, thread requirement and required insert/shell arrangement with the enquiry. The thread choices and shell codes are selection information; use the complete order code for the required set.
