HSB-006 6-Kutuplu Ağır Hizmet Tipi Konnektör
YOCL ELEKTRİK HSB-006 Ağır Hizmet Konnektörü, vidalı terminallere sahip 6 kutuplu bir bağlantı sağlar. Katalog gerilim değeri 400/500 V olarak 35 A'de listelenmiştir.
- Vidalı terminal bağlantısı.
- Ekleme kodları: HSB-006-F, HSB-006-M.
- Beş tam set kodu; H16B gövde seçenekleri.
- Diş seçenekleri: PG21, PG29, M25, M32.
Genel Bakış
YOCL ELEKTRİK HSB-006 Ağır Hizmet Konnektörü, vidalı terminallere sahip 6 kutuplu bir bağlantı sağlar. Katalog gerilim değeri 400/500 V olarak 35 A'de listelenmiştir.
HSB-006-F ve HSB-006-M ekleme formatları, H16B gövde seçenekleriyle gösterilmiştir. Beş tam set kodu, gerekli konnektör düzeninin seçilmesini destekler.
Özellikler
- 6 kutuplu HSB konnektör yapılandırması.
- 35 A nominal değeri, 400/500 V voltaj tanımı ile.
- Vidalı terminal bağlantısı.
- F ve M ek parçası tanımları.
- Beş tam set sipariş kodu ve H16B gövde seçenekleri.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | HSB |
| Konfigürasyon | 6 kutup |
| Anma akımı | 35 A |
| Anma gerilimi | 400/500 V |
| Terminal bağlantısı | Vidalı terminal |
| Ek parça tanımları | HSB-006-F / HSB-006-M |
| Diş Seçenekleri | PG21, PG29, M25, M32 |
| Malzeme yanıcılığı girdisi | V0, UL94'e göre |
| Katalog muhafaza koruma tanımı | IP65, DIN'e göre 40 050 |
Koruma tanımı bir muhafaza seçimi girdisidir. Muhafaza koruması talep ederken gerekli kabuk, kablo girişi ve montaj düzenini belirtin.
400/500 V katalog voltaj tanımı olarak korunmuştur.
Ekleme Formatları
| Kod girin | Katalog tanımı |
|---|---|
| HSB-006-F | F |
| HSB-006-M | M |
Katalog Kabuk Seçenekleri
| Kabuk kodu |
|---|
| H16B-TG-RO |
| H16B-TS |
| H16B-TS-RO |
| H16B-TG |
| H16B-TSB |
| H16B-AG-LB |
| H16B-AG |
| H16B-AD-LB |
| H16B-SGR |
| H16B-SDR-BO |
Boyut çizimlerindeki ek gövde tanımları: H16B-SDR-LB. Specify the exact shell code for the required format.

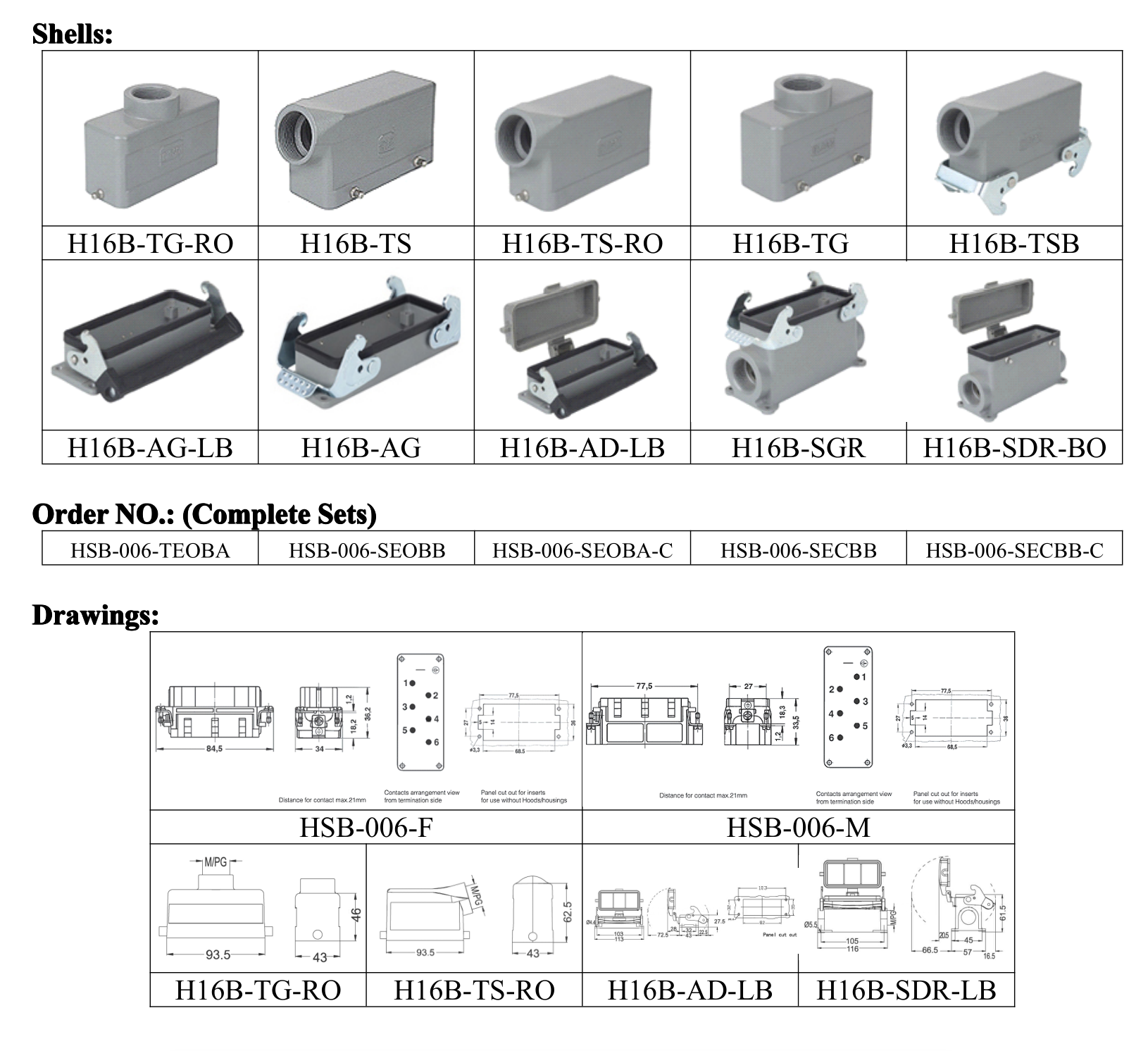

Boyut
| Component drawing | Horizontal callout | Side-view width callout | Vertical callout |
|---|---|---|---|
| HSB-006-F | 84.5 | 34 | 36.2 |
| HSB-006-M | 77.5 | 27 | 33.5 |
| H16B-TG-RO | 93.5 | 43 | 46 |
| H16B-TS-RO | 93.5 | 43 | 62.5 |
Catalogue drawing callouts: unit not stated. These entries identify the selected dimensions on each component drawing; insert and shell callouts are kept separate.
Seçim Kılavuzu
- Select the 6P connector configuration.
- Choose a complete-set order code or specify the insert and shell designations required by the assembly.
- State the cable-entry thread from the listed options.
- Provide the exact model codes, assembly arrangement and quantity.
Sipariş Bilgileri
Complete-Set Order Codes
| Complete-set code | Upper housing label | Mating housing label |
|---|---|---|
| HSB-006-TEOBA | H16B-TG-RO | H16B-AG-LB |
| HSB-006-SEOBB | H16B-TS | H16B-AG |
| HSB-006-SEOBA-C | H16B-TS-RO | H16B-AD-LB |
| HSB-006-SECBB | H16B-TG | H16B-SGR |
| HSB-006-SECBB-C | H16B-TSB | H16B-SDR-BO |
Use the complete-set code to distinguish configurations with repeated housing labels.
Provide the full code, quantity, thread requirement and required insert/shell arrangement with the enquiry. The thread choices and shell codes are selection information; use the complete order code for the required set.
