HSB-012 12 Kutuplu Ağır Hizmet Konnektörü
YOCL ELEKTRİKLİ HSB-012 Ağır Hizmet Konnektörü, vidalı terminallere sahip 12 kutuplu bir bağlantı sağlar. 35 A'de katalog gerilim değeri 400/500 V olarak listelenmiştir.
- Vidalı terminal bağlantısı.
- Ekleme kodları: HSB-012-F, HSB-012-M.
- Beş tam set kodu; H32B gövde seçeneği.
- Diş seçenekleri: PG29, PG36, PG42, M32, M40.
Genel Bakış
YOCL ELEKTRİKLİ HSB-012 Ağır Hizmet Konnektörü, vidalı terminallere sahip 12 kutuplu bir bağlantı sağlar. 35 A'de katalog gerilim değeri 400/500 V olarak listelenmiştir.
HSB-012-F ve HSB-012-M ekleme formatları, H32B gövde seçenekleriyle gösterilmiştir. Beş tam set kodu, gerekli konnektör düzeninin seçilmesini destekler.
Özellikler
- 12 kutuplu HSB konnektör yapılandırması.
- 35 A nominal değeri, 400/500 V voltaj tanımı ile.
- Vidalı terminal bağlantısı.
- F ve M ek parçası tanımları.
- Beş tam set sipariş kodu ve H32B gövde seçenekleri.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | HSB |
| Konfigürasyon | 12 kutuplu |
| Anma akımı | 35 A |
| Anma gerilimi | 400/500 V |
| Terminal bağlantısı | Vidalı terminal |
| Ek parça tanımları | HSB-012-F / HSB-012-M |
| Diş Seçenekleri | PG29, PG36, PG42, M32, M40 |
| Malzeme yanıcılığı girdisi | V0, UL94'e göre |
| Katalog muhafaza koruma tanımı | IP65, DIN'e göre 40 050 |
Koruma tanımı bir muhafaza seçimi girdisidir. Muhafaza koruması talep ederken gerekli kabuk, kablo girişi ve montaj düzenini belirtin.
400/500 V katalog voltaj tanımı olarak korunmuştur.
Ekleme Formatları
| Kod girin | Katalog tanımı |
|---|---|
| HSB-012-F | F |
| HSB-012-M | M |
Katalog Kabuk Seçenekleri
| Kabuk kodu |
|---|
| H32B-TG-RO |
| H32B-TG |
| H32B-TS-RO |
| H32B-TS |
| H32B-AG-LB |
| H32B-TBF |
| H32B-SGR-LB |
| H32B-SDR |
Additional shell designations on the dimension drawings: H32B-AD-LB, H32B-SDR-LB. Specify the exact shell code for the required format.

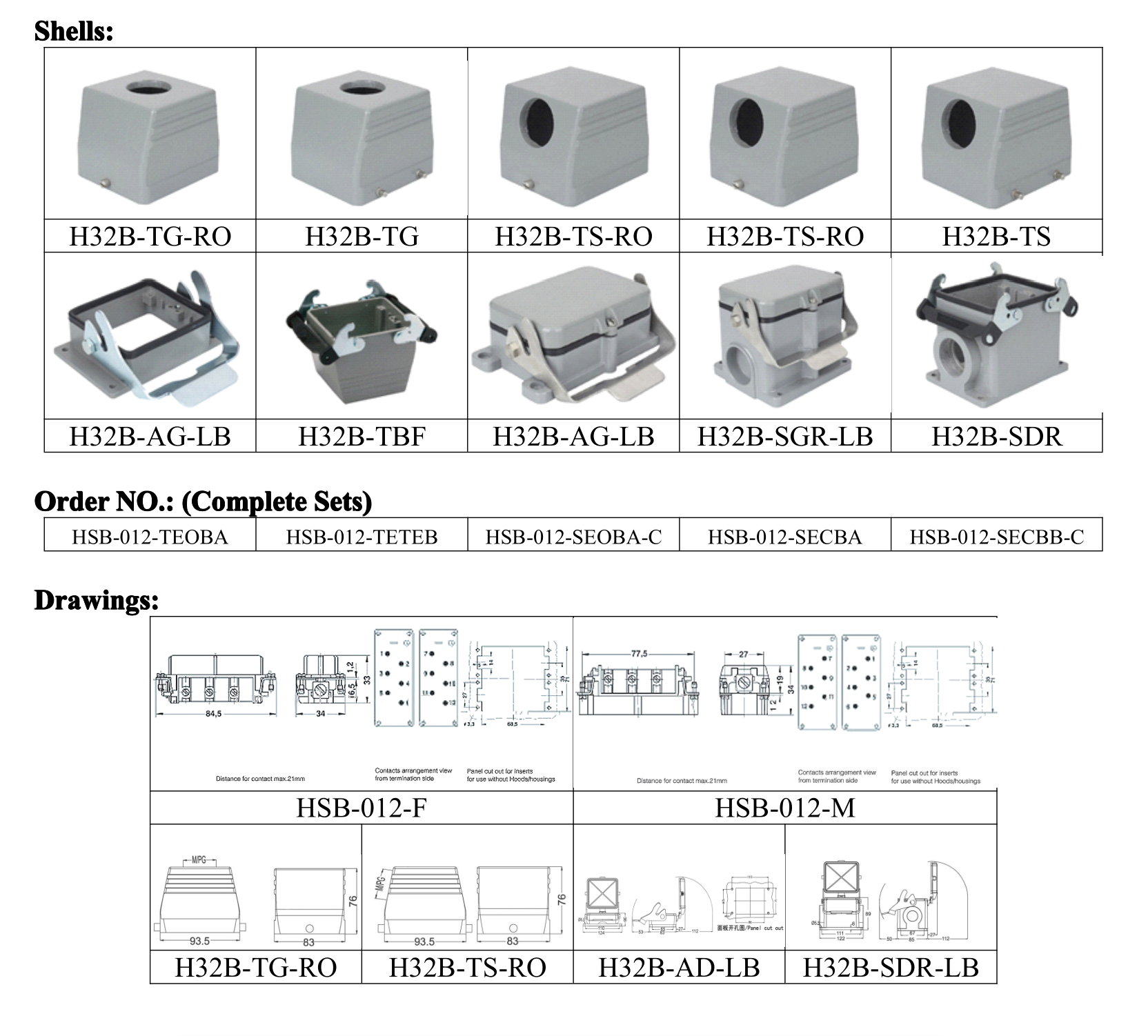

Boyut
| Component drawing | Horizontal callout | Side-view width callout | Vertical callout |
|---|---|---|---|
| HSB-012-F | 84.5 | 34 | 33 |
| HSB-012-M | 77.5 | 27 | 34 |
| H32B-TG-RO | 93.5 | 83 | 76 |
| H32B-TS-RO | 93.5 | 83 | 76 |
Catalogue drawing callouts: unit not stated. These entries identify the selected dimensions on each component drawing; insert and shell callouts are kept separate.
Seçim Kılavuzu
- Select the 12P connector configuration.
- Choose a complete-set order code or specify the insert and shell designations required by the assembly.
- State the cable-entry thread from the listed options.
- Provide the exact model codes, assembly arrangement and quantity.
Sipariş Bilgileri
Complete-Set Order Codes
| Complete-set code | Upper housing label | Mating housing label |
|---|---|---|
| HSB-012-TEOBA | H32B-TG-RO | H32B-AG-LB |
| HSB-012-TETEB | H32B-TG | H32B-TBF |
| HSB-012-SEOBA-C | H32B-TS-RO | H32B-AG-LB |
| HSB-012-SECBA | H32B-TS-RO | H32B-SGR-LB |
| HSB-012-SECBB-C | H32B-TS | H32B-SDR |
Use the complete-set code to distinguish configurations with repeated housing labels.
Provide the full code, quantity, thread requirement and required insert/shell arrangement with the enquiry. The thread choices and shell codes are selection information; use the complete order code for the required set.
