IP67 Açılı Panel Tipi Soketler
YOCL ELEKTRİKLİ IP67 açılı panel montajlı endüstriyel prizler, sabit endüstriyel güç bağlantıları için kullanılır.
- Akım değerleri: 16 / 32 / 63 / 125 A.
- Kontak düzenleri: 2P+E / 3P+E / 3P+N+E.
- Menteşeli kapaklı ve panel montaj flanşlı dişi priz.
- Tam model seçim tabloları voltaj, toprak kontağı konumu, iletken aralıkları ve muhafazaya özgü boyutları içerir.
- Tam NM model kodu ile seçin ve sorgulayın.
Genel Bakış
YOCL ELEKTRİKLİ IP67 açılı panel montajlı endüstriyel prizler, uyumlu endüstriyel fişler için sabit bir dişi bağlantı noktası sağlar. Seri, 16 / 32 / 63 / 125 A değerleri ve 2P+E, 3P+E, 3P+N+E kontak düzenlemeleri içerir. Her model, belirli bir akım değeri, voltaj, toprak kontağı konumu ve muhafaza tasarımını birleştirir.
Seçim tabloları, mevcut muhafaza sürümlerini tek bir ürün ailesinde bir arada tutar. Elektriksel yapılandırmayı ve ilgili kurulum boyutlarını belirtmek için tam NM model kodunu kullanın.
Özellikler
- Panel kurulumu için açılı priz gövdesi ve montaj flanşı.
- Listelenen modeller için IP67 koruma derecesi.
- Priz yüzünde menteşeli kapak.
- Seçim tablolarında belirtilen tam modele göre mavi ve kırmızı konfigürasyonlar.
- Elektrik bağlantısını ve kurulum alanını seçmek için modele özel iletken aralıkları ve montaj boyutları.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün tipi | IP67 Açılı Panel Tipi Soketler |
| Kontak cinsiyeti | Dişi priz |
| Montaj | Açılı panel montajlı |
| Koruma sınıfı | IP67 |
| Nominal akım seçenekleri | 16 / 32 / 63 / 125 A |
| Kontak düzenlemeleri | 2P+E / 3P+E / 3P+N+E |
| Voltaj yapılandırmaları | 220–240 V; 380–415 V; 220–380 / 240–415 V |
| Toprak kontak konumları | 6h |
| İletken kesiti | Model özelinde değerler seçim tablolarında |
| Gövde versiyonları | Tasarım 1 gövde, 16/32 A; Tasarım 2 gövde, 63/125 A |
| Model seçenekleri | 12 |
Model Seçim Tabloları
Voltaj ve akım değerleri tam model satırına aittir. Bir tire, sağlanan verilerde modele özel bir değerin mevcut olmadığını gösterir.
Tasarım 1 gövde, 16/32 A
| Model | Anma akımı (A) | Kontaklar | Voltaj (V) | Toprak konumu | Renk | Conductor cross-section (mm²) |
|---|---|---|---|---|---|---|
| NM-4131 | 16 | 2P+E | 220–240 | 6h | Mavi | 1–2.5 |
| NM-4231 | 32 | 2P+E | 220–240 | 6h | Mavi | 2.5–6 |
| NM-4141 | 16 | 3P+E | 380–415 | 6h | Kırmızı | 1–2.5 |
| NM-4241 | 32 | 3P+E | 380–415 | 6h | Kırmızı | 2.5–6 |
| NM-4151 | 16 | 3P+N+E | 220–380 / 240–415 | 6h | Kırmızı | 1–2.5 |
| NM-4251 | 32 | 3P+N+E | 220–380 / 240–415 | 6h | Kırmızı | 2.5–6 |
Design 2 housing, 63/125 A
| Model | Anma akımı (A) | Kontaklar | Voltaj (V) | Toprak konumu | Renk | Conductor cross-section (mm²) |
|---|---|---|---|---|---|---|
| NM-4332 | 63 | 2P+E | 220–240 | 6h | Mavi | 6–16 |
| NM-4432 | 125 | 2P+E | 220–240 | 6h | Mavi | 16–50 |
| NM-4342 | 63 | 3P+E | 380–415 | 6h | Kırmızı | 6–16 |
| NM-4442 | 125 | 3P+E | 380–415 | 6h | Kırmızı | 16–50 |
| NM-4352 | 63 | 3P+N+E | 220–380 / 240–415 | 6h | Kırmızı | 6–16 |
| NM-4452 | 125 | 3P+N+E | 220–380 / 240–415 | 6h | Kırmızı | 16–50 |

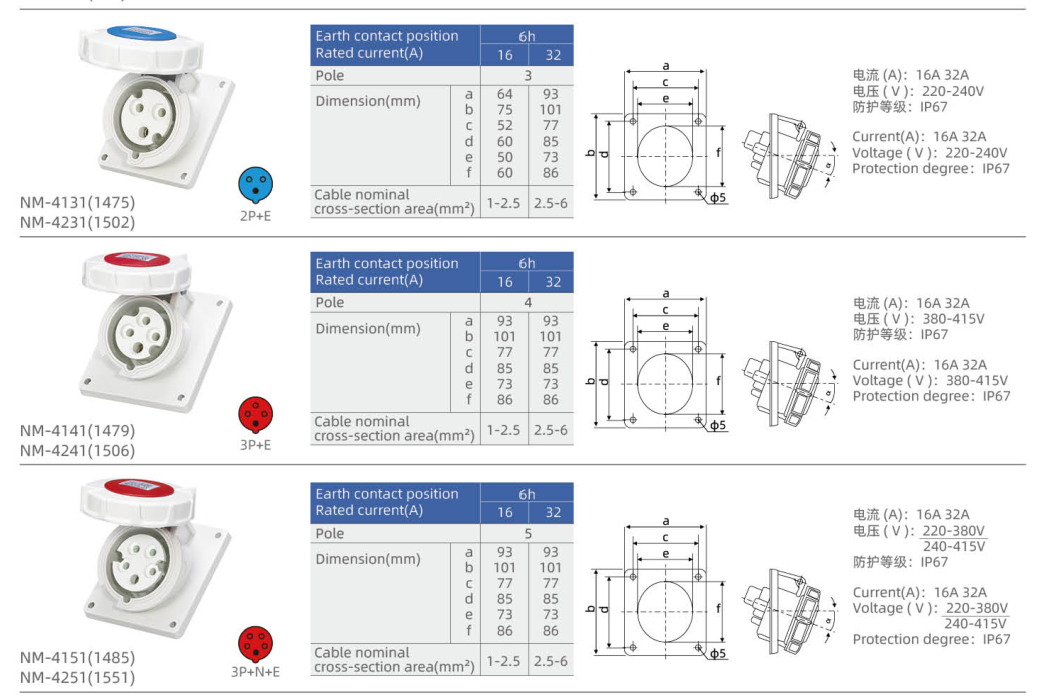

Boyut
Dimension letters apply to the individual housing drawing. The same letter can identify a different feature on another housing version. Select the mounting dimensions from the exact model row.
Tasarım 1 gövde, 16/32 A
| Model | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) |
|---|---|---|---|---|---|---|
| NM-4131 | 64 | 75 | 52 | 60 | 50 | 60 |
| NM-4231 | 93 | 101 | 77 | 85 | 73 | 86 |
| NM-4141 | 93 | 101 | 77 | 85 | 73 | 86 |
| NM-4241 | 93 | 101 | 77 | 85 | 73 | 86 |
| NM-4151 | 93 | 101 | 77 | 85 | 73 | 86 |
| NM-4251 | 93 | 101 | 77 | 85 | 73 | 86 |
Additional drawing dimensions (mm): Fixing holes Ø5.

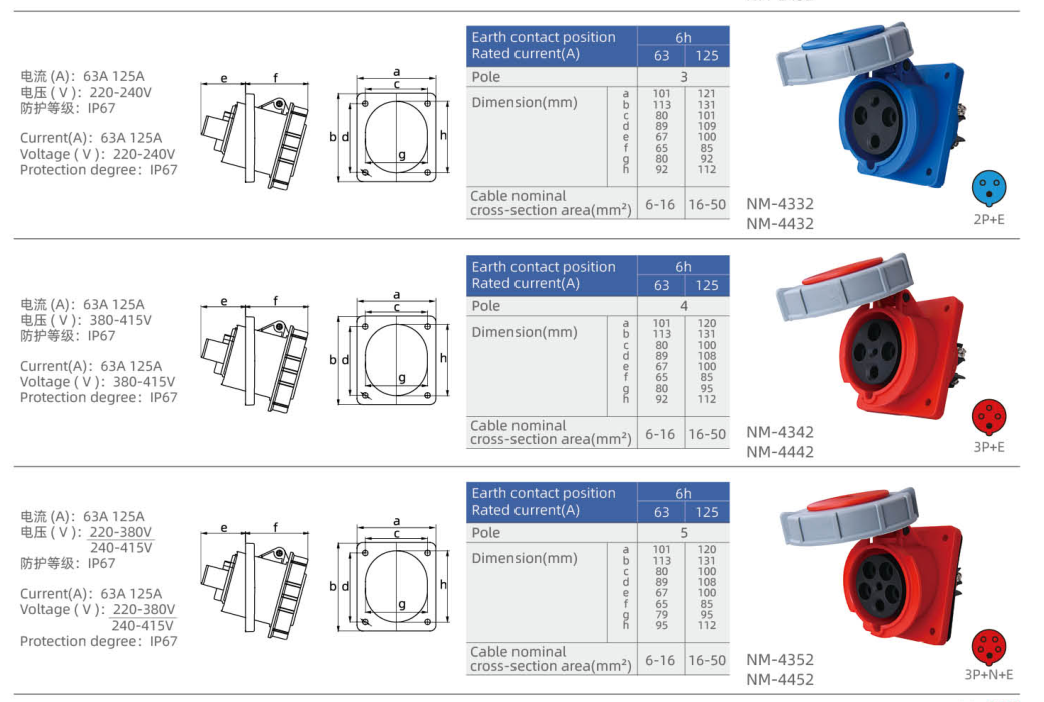

Design 2 housing, 63/125 A
| Model | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | g (mm) | h (mm) |
|---|---|---|---|---|---|---|---|---|
| NM-4332 | 101 | 113 | 80 | 89 | 67 | 65 | 80 | 92 |
| NM-4432 | 121 | 131 | 101 | 109 | 100 | 85 | 92 | 112 |
| NM-4342 | 101 | 113 | 80 | 89 | 67 | 65 | 80 | 92 |
| NM-4442 | 120 | 131 | 100 | 108 | 100 | 85 | 95 | 112 |
| NM-4352 | 101 | 113 | 80 | 89 | 67 | 65 | 79 | 95 |
| NM-4452 | 120 | 131 | 100 | 108 | 100 | 85 | 95 | 112 |
Seçim Kılavuzu
- Choose the rated current and contact arrangement required for the connection.
- Match the voltage configuration and earth contact position to the mating plug. Colour alone is insufficient for model selection.
- Select the housing version and use its own mounting and conductor-range values.
- Include the complete model code and quantity in the enquiry.
Sipariş Bilgileri
For a quotation, provide the complete NM model code, required quantity and mounting version. If identifying a replacement, include a photograph of the existing contact face and mounting layout.
