IP67 Yüzeye Montajlı Endüstriyel Soketler

YOCL ELEKTRİK IP67 sabit endüstriyel güç bağlantıları için yüzeye monte endüstriyel prizler.

Akım değerleri: 16 / 32 / 63 / 125 A.
Kontak düzenleri: 2P+E / 3P+E / 3P+N+E.
Menteşeli kapaklı ve arka montajlı muhafazalı dişi priz.
Tam model seçim tabloları voltaj, toprak kontağı konumu, iletken aralıkları ve muhafazaya özgü boyutları içerir.
Tam NM model kodu ile seçin ve sorgulayın.

Genel Bakış

YOCL ELEKTRİK IP67 yüzeye monte endüstriyel prizler, uyumlu endüstriyel fişler için sabit bir dişi bağlantı noktası sağlar. Seri, 16 / 32 / 63 / 125 A değerlerini ve 2P+E, 3P+E, 3P+N+E kontak düzenlemelerini içerir. Her model, belirli bir akım değeri, voltajı, toprak kontak konumunu ve muhafaza tasarımını birleştirir.

Seçim tabloları, mevcut muhafaza sürümlerini tek bir ürün ailesinde bir arada tutar. Elektriksel yapılandırmayı ve ilgili kurulum boyutlarını belirtmek için tam NM model kodunu kullanın.

Özellikler

Sabit priz kurulumu için arka muhafaza ve yüzey sabitleme yapısı.
Listelenen modeller için IP67 koruma derecesi.
Priz yüzünde menteşeli kapak.
Seçim tablolarında tam modelle listelenen mavi, kırmızı ve sarı yapılandırmalar.
Elektrik bağlantısını ve kurulum alanını seçmek için modele özel iletken aralıkları ve montaj boyutları.
Alternatif toprak kontak konumları ayrı olarak listelenmiştir; toprak konumunu amaçlanan fiş yapılandırmasına uydurun.

Teknik Özellikler

Parametre	Teknik Özellikler
Marka	YOCL ELEKTRİK
Ürün tipi	IP67 Yüzeye Montajlı Endüstriyel Soketler
Kontak cinsiyeti	Dişi priz
Montaj	Yüzeye monte
Koruma sınıfı	IP67
Nominal akım seçenekleri	16 / 32 / 63 / 125 A
Kontak düzenlemeleri	2P+E / 3P+E / 3P+N+E
Voltaj yapılandırmaları	110–130 V; 220–240 V; 380–415 V; 220–380 / 240–415 V
Toprak kontak konumları	4s / 6s / 3s
İletken kesiti	Model özelinde değerler seçim tablolarında
Gövde versiyonları	Tasarım 1 gövde, 16/32 A; Tasarım 2 gövde, 63/125 A; Tasarım 2 gövde, 16/32 A; Standart gövde, 63/125 A; 3s özel konfigürasyonlar
Model seçenekleri	28

Model Seçim Tabloları

Voltaj ve akım değerleri tam model satırına aittir. Bir tire, sağlanan verilerde modele özel bir değerin mevcut olmadığını gösterir.

Tasarım 1 gövde, 16/32 A

Model	Anma akımı (A)	Kontaklar	Voltaj (V)	Toprak konumu	Renk	Conductor cross-section (mm²)
NM-1131-4	16	2P+E	110–130	4h	Sarı	1–2.5
NM-1231-4	32	2P+E	110–130	4h	Sarı	2.5–6
NM-1131	16	2P+E	220–240	6h	Mavi	1–2.5
NM-1231	32	2P+E	220–240	6h	Mavi	2.5–6
NM-1141	16	3P+E	380–415	6h	Kırmızı	1–2.5
NM-1241	32	3P+E	380–415	6h	Kırmızı	2.5–6
NM-1151	16	3P+N+E	220–380 / 240–415	6h	Kırmızı	1–2.5
NM-1251	32	3P+N+E	220–380 / 240–415	6h	Kırmızı	2.5–6

Design 2 housing, 63/125 A

Model	Anma akımı (A)	Kontaklar	Voltaj (V)	Toprak konumu	Renk	Conductor cross-section (mm²)
NM-1332	63	2P+E	220–240	6h	Mavi	6–16
NM-1432	125	2P+E	220–240	6h	Mavi	16–50
NM-1342	63	3P+E	380–415	6h	Kırmızı	6–16
NM-1442	125	3P+E	380–415	6h	Kırmızı	16–50
NM-1352	63	3P+N+E	220–380 / 240–415	6h	Kırmızı	6–16
NM-1452	125	3P+N+E	220–380 / 240–415	6h	Kırmızı	16–50

Design 2 housing, 16/32 A

Model	Anma akımı (A)	Kontaklar	Voltaj (V)	Toprak konumu	Renk	Conductor cross-section (mm²)
NM-1132	16	2P+E	220–240	6h	Mavi	1–2.5
NM-1232	32	2P+E	220–240	6h	Mavi	2.5–6
NM-1142	16	3P+E	380–415	6h	Kırmızı	1–2.5
NM-1242	32	3P+E	380–415	6h	Kırmızı	2.5–6
NM-1152	16	3P+N+E	220–380 / 240–415	6h	Kırmızı	1–2.5
NM-1252	32	3P+N+E	220–380 / 240–415	6h	Kırmızı	2.5–6

Standard housing, 63/125 A

Model	Anma akımı (A)	Kontaklar	Voltaj (V)	Toprak konumu	Renk	Conductor cross-section (mm²)
NM-133	63	2P+E	220–240	6h	Mavi	6–16
NM-143	125	2P+E	220–240	6h	Mavi	16–50
NM-134	63	3P+E	380–415	6h	Kırmızı	6–16
NM-144	125	3P+E	380–415	6h	Kırmızı	16–50
NM-135	63	3P+N+E	220–380 / 240–415	6h	Kırmızı	6–16
NM-145	125	3P+N+E	220–380 / 240–415	6h	Kırmızı	16–50

3h special configurations

Model	Anma akımı (A)	Kontaklar	Voltaj (V)	Toprak konumu	Renk	Conductor cross-section (mm²)
NM-1142-3	16	3P+E	380–415	3h	Kırmızı	—
NM-1242-3	32	3P+E	380–415	3h	Kırmızı	—

Boyut

Dimension letters apply to the individual housing drawing. The same letter can identify a different feature on another housing version. Select the mounting dimensions from the exact model row.

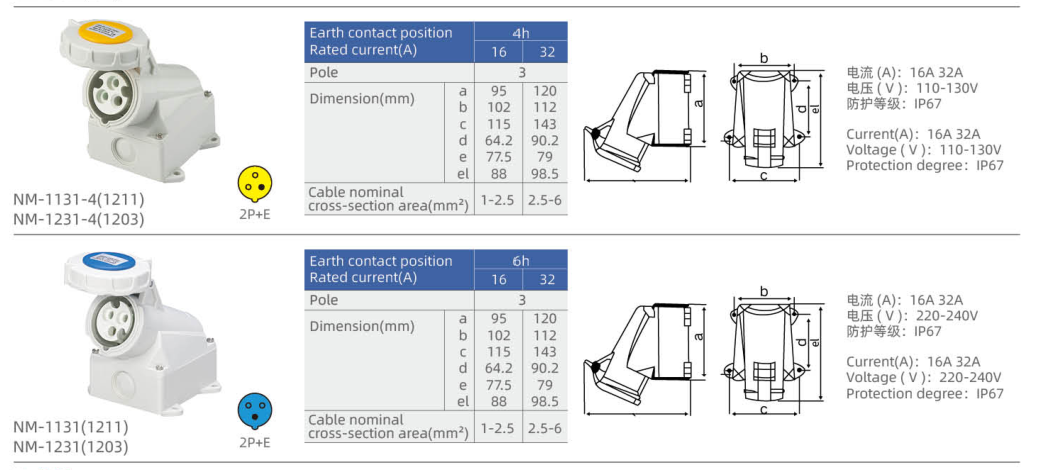

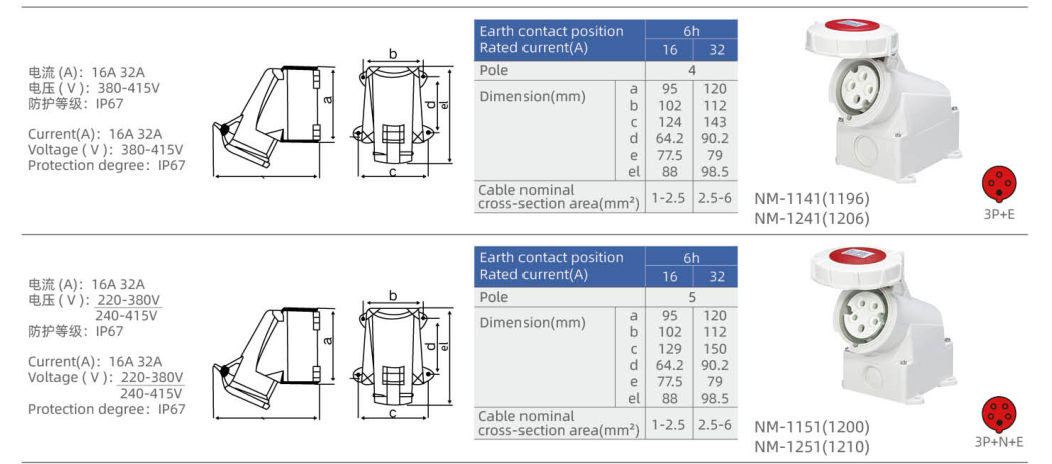

Tasarım 1 gövde, 16/32 A

Model	a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	e1 (mm)
NM-1131-4	95	102	115	64.2	77.5	88
NM-1231-4	120	112	143	90.2	79	98.5
NM-1131	95	102	115	64.2	77.5	88
NM-1231	120	112	143	90.2	79	98.5
NM-1141	95	102	124	64.2	77.5	88
NM-1241	120	112	143	90.2	79	98.5
NM-1151	95	102	124	64.2	77.5	88
NM-1251	120	112	150	90.2	79	98.5

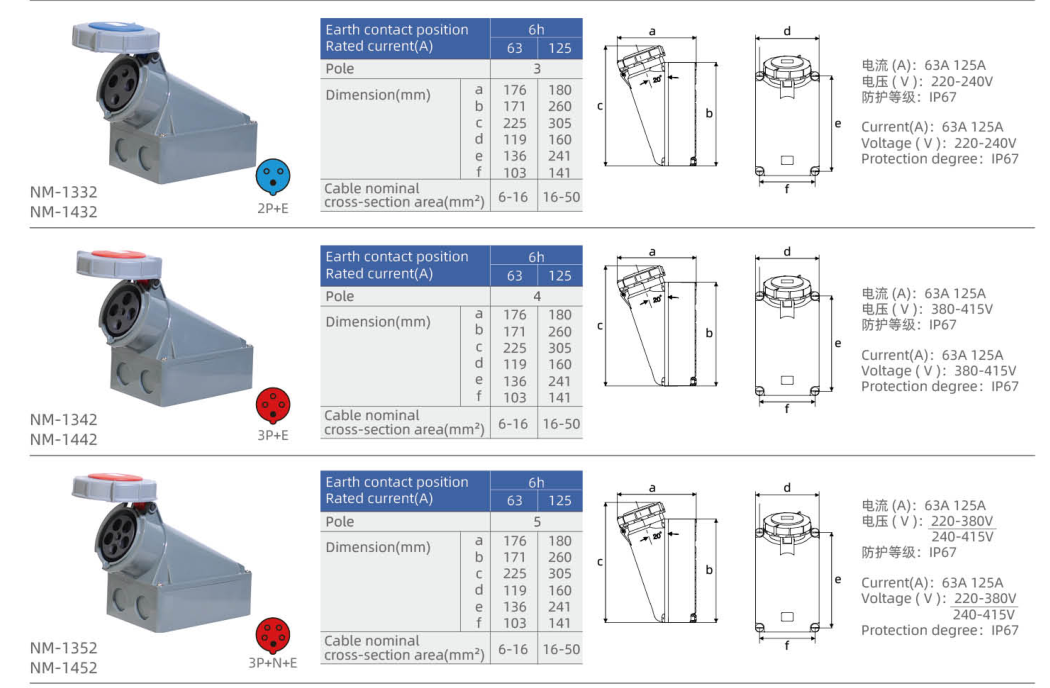

Design 2 housing, 63/125 A

Model	a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)
NM-1332	176	171	225	119	136	103
NM-1432	180	260	305	160	241	141
NM-1342	176	171	225	119	136	103
NM-1442	180	260	305	160	241	141
NM-1352	176	171	225	119	136	103
NM-1452	180	260	305	160	241	141

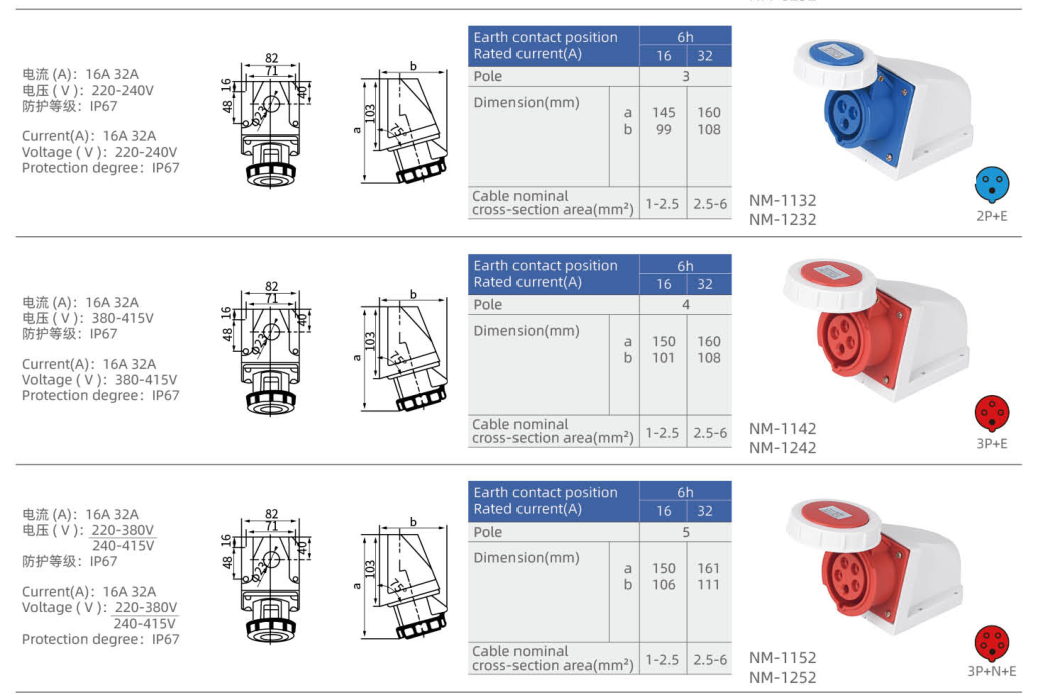

Design 2 housing, 16/32 A

Model	a (mm)	b (mm)
NM-1132	145	99
NM-1232	160	108
NM-1142	150	101
NM-1242	160	108
NM-1152	150	106
NM-1252	161	111

Additional drawing dimensions (mm): Base width 82; fixing width 71; vertical spacings 16, 48 and 40; side drawing 103.

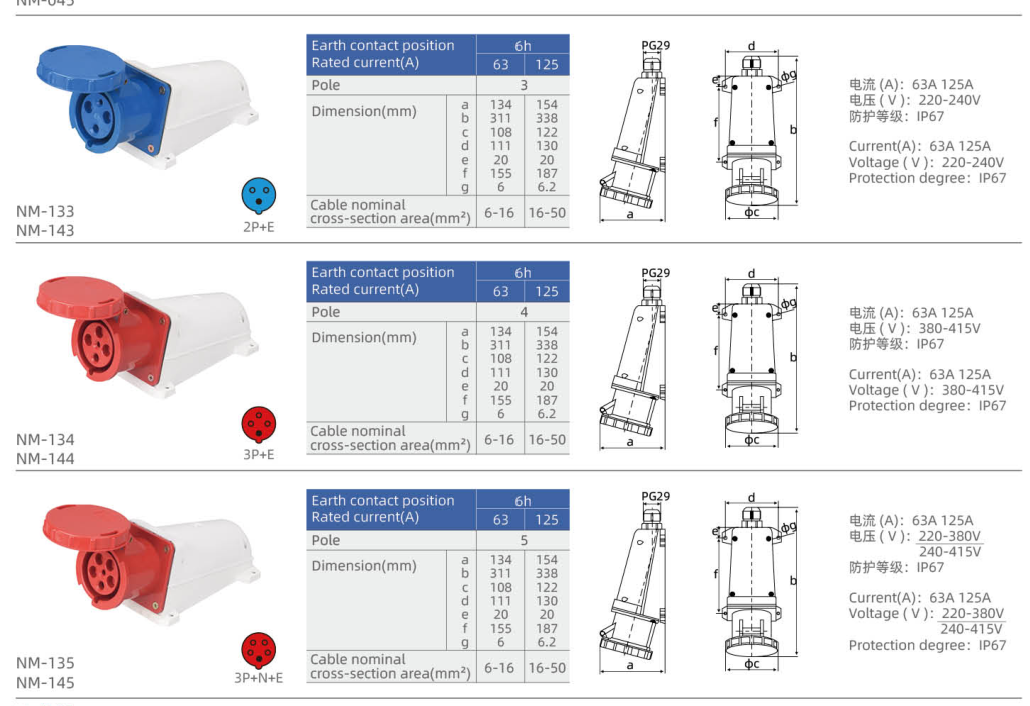

Standard housing, 63/125 A

Model	a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	g (mm)
NM-133	134	311	108	111	20	155	6
NM-143	154	338	122	130	20	187	6.2
NM-134	134	311	108	111	20	155	6
NM-144	154	338	122	130	20	187	6.2
NM-135	134	311	108	111	20	155	6
NM-145	154	338	122	130	20	187	6.2

Additional drawing dimensions (mm): Cable-entry drawing PG29.

IP67 Surface-Mounted Industrial Sockets dimension drawing

Seçim Kılavuzu

Choose the rated current and contact arrangement required for the connection.
Match the voltage configuration and earth contact position to the mating plug. Colour alone is insufficient for model selection.
Select the housing version and use its own mounting and conductor-range values.
Include the complete model code and quantity in the enquiry.

Sipariş Bilgileri

For a quotation, provide the complete NM model code, required quantity and mounting version. If identifying a replacement, include a photograph of the existing contact face and mounting layout.
