LP-12 Hızlı Kilitli Su Geçirmez Yuvarlak Konnektörler
YOCL ELEKTRİKLİ LP-12 su geçirmez dairesel konektörler, kablo ve panel formatlarında hızlı kilitli, iki kontaklı elektrik bağlantıları sağlar.
- 5 A / 125 V olarak derecelendirilmiştir.
- 0.34–0.5 mm² iletkenler için vidalı kelepçe sonlandırma.
- Listelenen kablo kılıfı çapı: Ø3.5–4.5 mm.
- Erkek veya dişi elektrik kontaklı metal gövdeler.
- Düğmeli geçmeli kilit; bağlı durumda IP68.
Genel Bakış
YOCL ELEKTRİKLİ LP-12 Hızlı Kilitli Su Geçirmez Dairesel Konektörler kompakt, ayrılabilir iki kontaklı elektrik bağlantıları sağlar. Bir basmalı düğme geçmeli kilit, tek elle takmayı ve çıkarmayı destekler ve vidalı kelepçe terminalleri iletkenleri sabitler.
LP-12 serisi derecelendirilmiştir 5 A ve 125 V, ile 0.34–0.5 mm² iletkenler ve listelenen kablo kılıfı çapı Ø3.5–4.5 mm. Metal gövdeli kablo fişleri, hat içi yuvalama soketleri, tek delikli panel soketleri ve dört delikli flanş soketleri erkek veya dişi kontaklarla mevcuttur. Bağlı durumda IP68 koruması geçerlidir.
Özellikler
- İki kontaklı yapılandırma: Listelenen LP-12 modelleri için derecelendirilmiş 5 A ve 125 V.
- Basmalı düğme geçmeli kilit: Tek elle bağlantı ve ayırmayı destekler.
- Bağlı durumdayken IP68 koruması: Birleştirilmiş, eşlenmiş bağlantı için geçerlidir.
- Metal gövde: Krom kaplı metal yapı, LP-12 format aralığında belirtilmiştir.
- Kablo ve panel formatları: Sıralı bağlantıları veya ekipmana monte edilmiş soketleri seçin.
- Vida kelepçeli sonlandırma: Vidalı terminaller kullanarak iletkenleri bağlar.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Konnektör tipi | Hızlı kilitli su geçirmez dairesel konnektör |
| Kilitleme yöntemi | Düğmeli geçmeli kilit |
| Tel sonlandırma | Vida kelepçesi |
| Kontak cinsiyeti | Erkek / dişi |
| Konnektör formatları | Kablo fişi; sıralı kenetleme soketi; tek delikli panel soketi; dört delikli flanş soketi |
| Giriş koruması | bağlı durumda IP68 |
| Kontak malzemesi | Bakır alaşımı |
| Kontak kaplaması | Nikel alt kaplama üzerine altın kaplama |
| Yalıtkan malzemesi | Mühendislik plastiği |
| Seri | LP-12 |
| Kontak sayısı | 2 |
| Anma akımı | 5 A |
| Anma gerilimi | 125 V |
| İletken kesiti | 0.34–0.5 mm² |
| Katalog AWG girişi | 22–20 AWG |
| Kablo kılıfı çapı | Ø3.5–4.5 mm |
| Gövde malzemesi | Metal |
| Metal gövde kaplaması | Krom kaplama |
İletken kesiti ve kablo kılıfı çapı ayrı seçim kriterleridir. AWG girdisi katalogda basıldığı gibi saklanır.
Boyut
| Boyut | Değer |
|---|---|
| Kablo fişi uzunluğu, REF | 46.5 mm |
| Sıralı yuva soket uzunluğu, REF | 46.0 mm |
| Tek delikli panel soket montaj dişlisi | M12 × 1.25 |
| Flanş gövdesi yatay genişliği | 19.0 ± 0.3 mm |
| Flanş gövdesi delik aralığı | 13.0 ± 0.15 mm |
REF Çizimlerde referans uzunluklarını belirtir. Flanş boyutları konektör gövdesini tanımlar; panel kesiti ve toleransları için seçilen soketin kurulum çizimini kullanın. Montaj dişi, panel kesiti çapı değildir.
Konektör Formatları
| Format | Düzenleme |
|---|---|
| Kablo fişi | Kablolu eşleşen konektör |
| Sıralı kenetleme soketi | Sıralı bağlantı için kablo sonlandırmalı soket |
| Tek delikli panel soketi | Bir panel açıklığından monte edilen ekipman soketi |

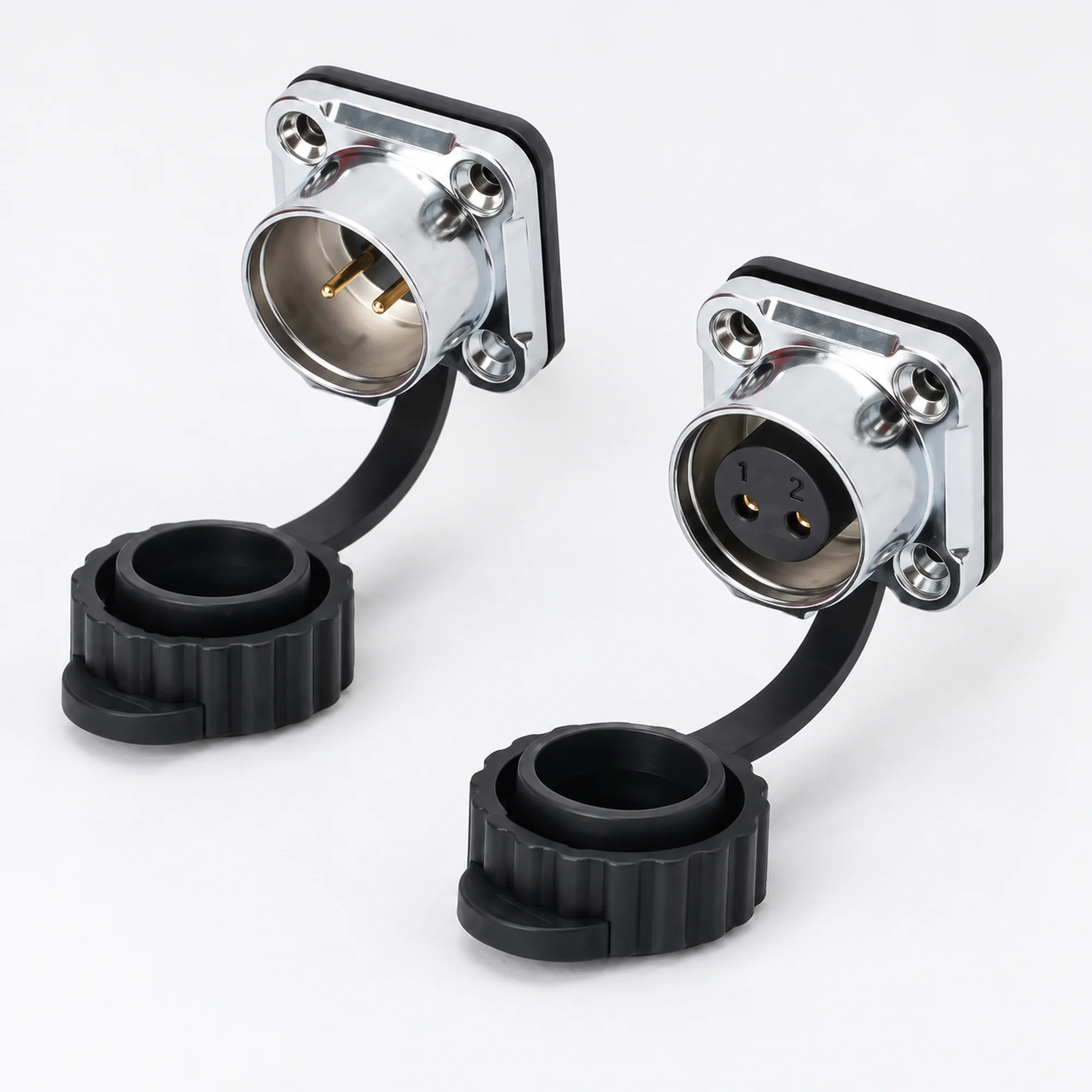

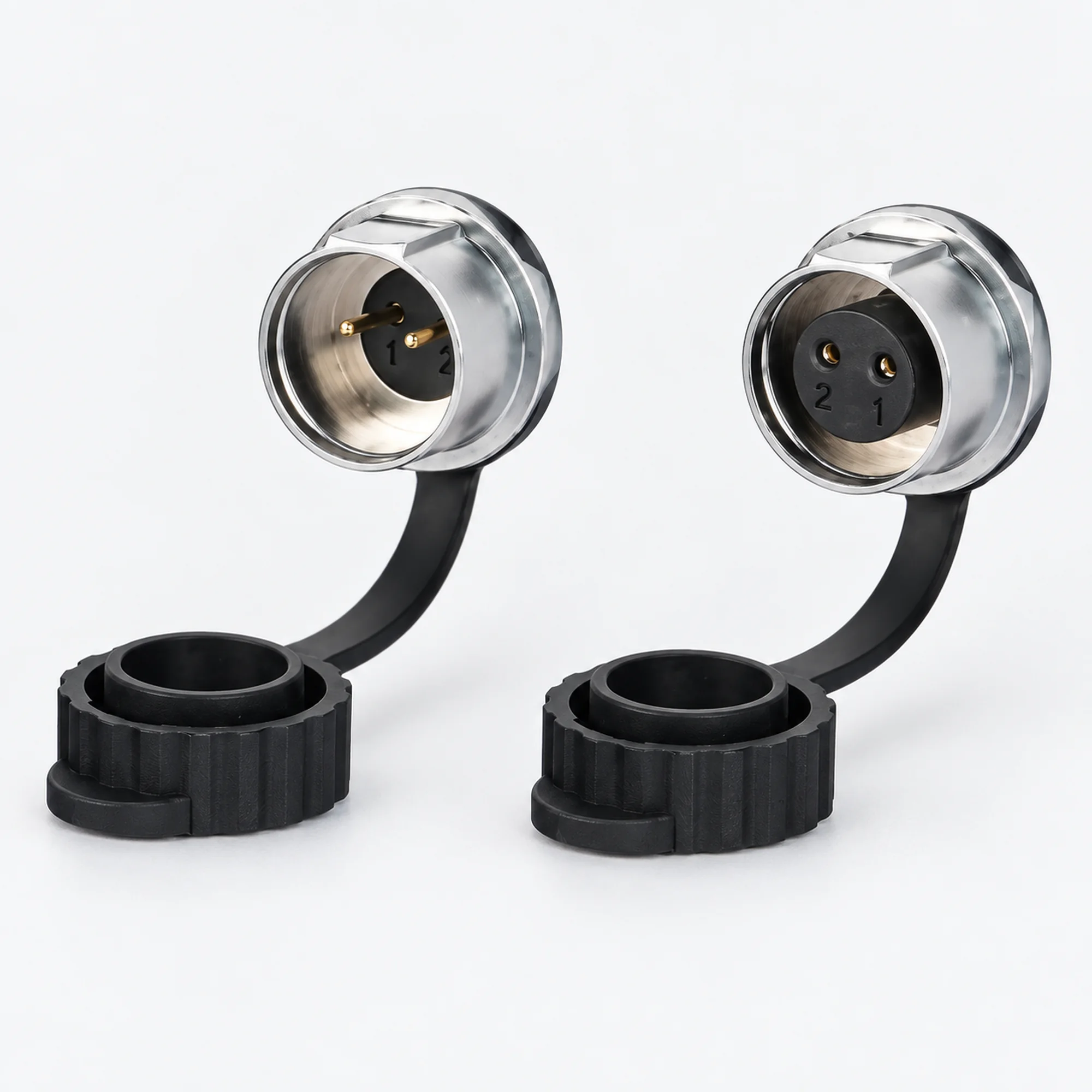

| Dört delikli flanş soketi | Dört delikli montaj flanşına sahip ekipman soketi |
Erkek ve dişi girişler şunları tanımlar elektriksel temas cinsiyeti. Bir eşleşen çift belirtirken hem konektör formatını hem de kontak cinsiyetini seçin.
Sipariş Kodları
Katalogda aşağıdakiler listelenmiştir sekiz LP-12 parça numarası, hepsi iki kontaklı:
| Format | Erkek kontak parça numarası | Dişi kontak parça numarası |
|---|---|---|
| Kablo fişi | LP-12-C02PE-11-001 | LP-12-J02PE-11-001 |
| Sıralı kenetleme soketi | LP-12-C02PP-11-001 | LP-12-J02PP-11-001 |
| Tek delikli panel soketi | LP-12-C02SX-11-101 | LP-12-J02SX-11-101 |
| Dört delikli flanş soketi | LP-12-C02SX-11-401 | LP-12-J02SX-11-401 |
Örneğin, LP-12-C02PE-11-001 iki kontaklı erkek kablo fişini; LP-12-J02SX-11-101 iki kontaklı dişi tek delikli panel soketini tanımlar. Her iki panel formatı da şunu kullanır: SX; son kodlar 101 ve 401 montaj düzenini belirtir.
Seçim Kılavuzu
- Devre gereksinimlerini listelenen 5 A ve 125 V değerleriyle karşılaştırın.
- Kablo fişi, sıralı kenetleme soketi, tek delikli panel soketi veya flanş soketi seçin.
- Gerekli elektrik kontağı cinsiyetini ve eşleşen bir çift için her iki parça numarasını belirtin.
- İletken kesitini ve Ø3.5–4.5 mm kablo kılıfı çapını bağımsız olarak eşleştirin.
- Panel düzeni için seçilen soketin kurulum çizimini kullanın. IP68 bağlı düzeneği için geçerlidir.
Uygulamalar
- Ayrılabilir ekipman güç bağlantıları.
- Kablodan kabloya elektrik bağlantıları.
- Panele monte edilmiş ekipman bağlantıları.
Sipariş Bilgileri
Belirtin YOCL ELEKTRİK, , tam LP-12 parça numarası, konektör formatı, kontak cinsiyeti, devre gereksinimleri, iletken kesiti, kablo kılıfı çapı ve miktarı. Eşleşen bir çift için her iki parça numarasını ve miktarını listeleyin.
