YOCL ELEKTRİKLİ SV Dallanma Konnektör Setleri

SV bağlantı konnektör setleri, KE10 konnektörleri bir toprak kablosu ve modele özel koruyucu kutularla birleştirir.

Beş tam montaj seçeneği.
Dahil olan toprak kablosu: 16 mm², 35 cm, kablo pabucu ile.
Ayrı Al ve Cu iletken aralıkları.
SV17 plastik kutular içerir; SV17-G silikon kutular içerir.

Bu ürün hakkında bilgi alın

Genel Bakış

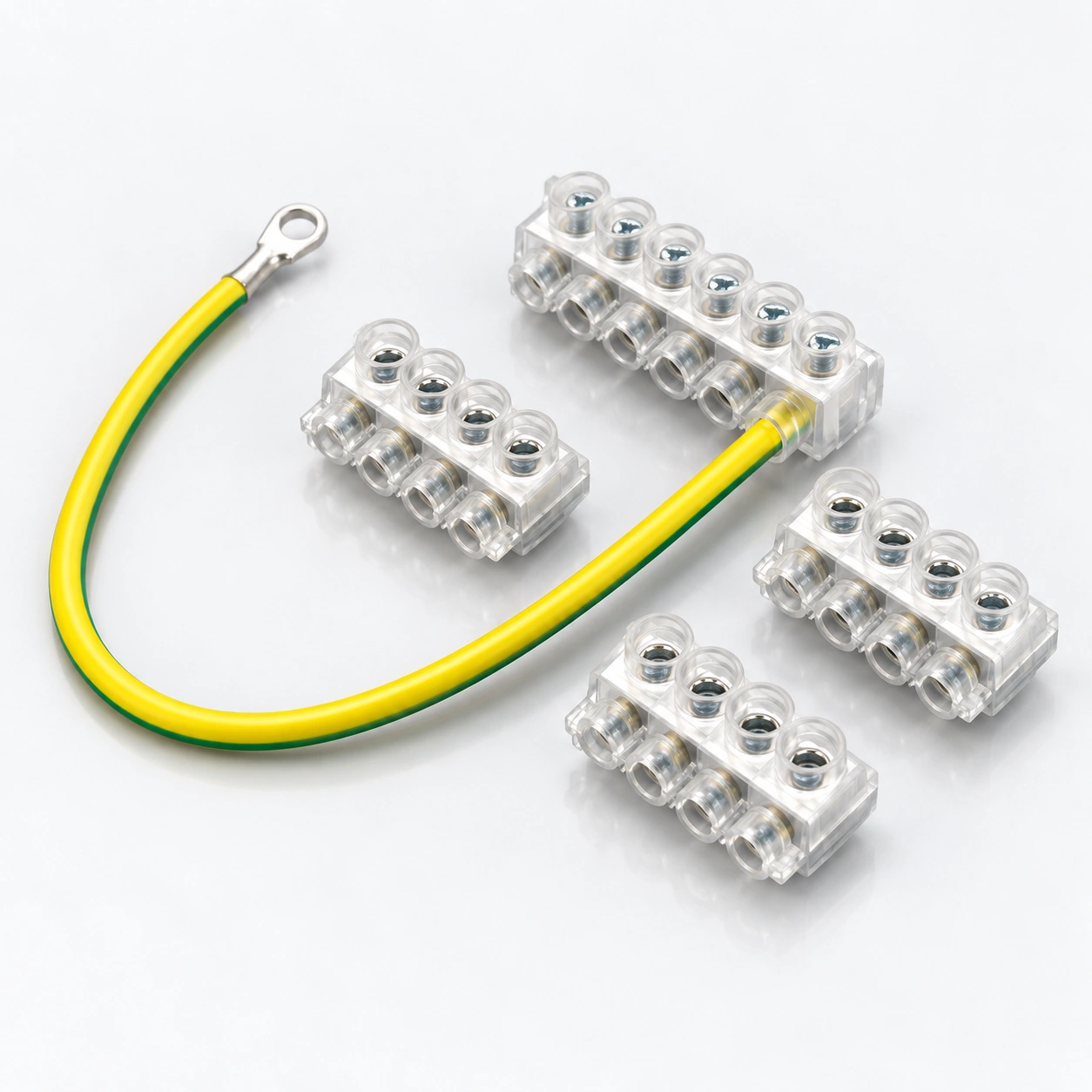

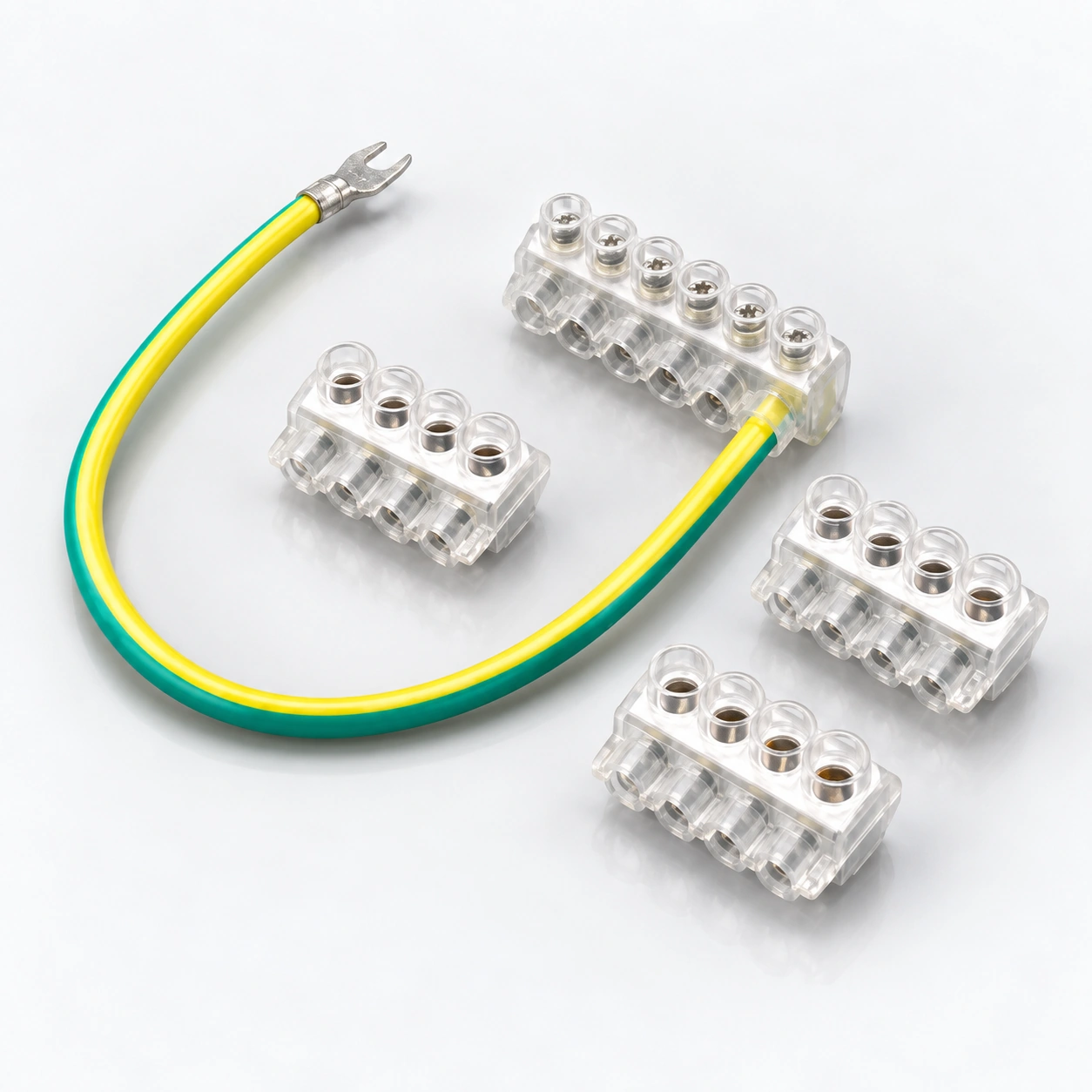

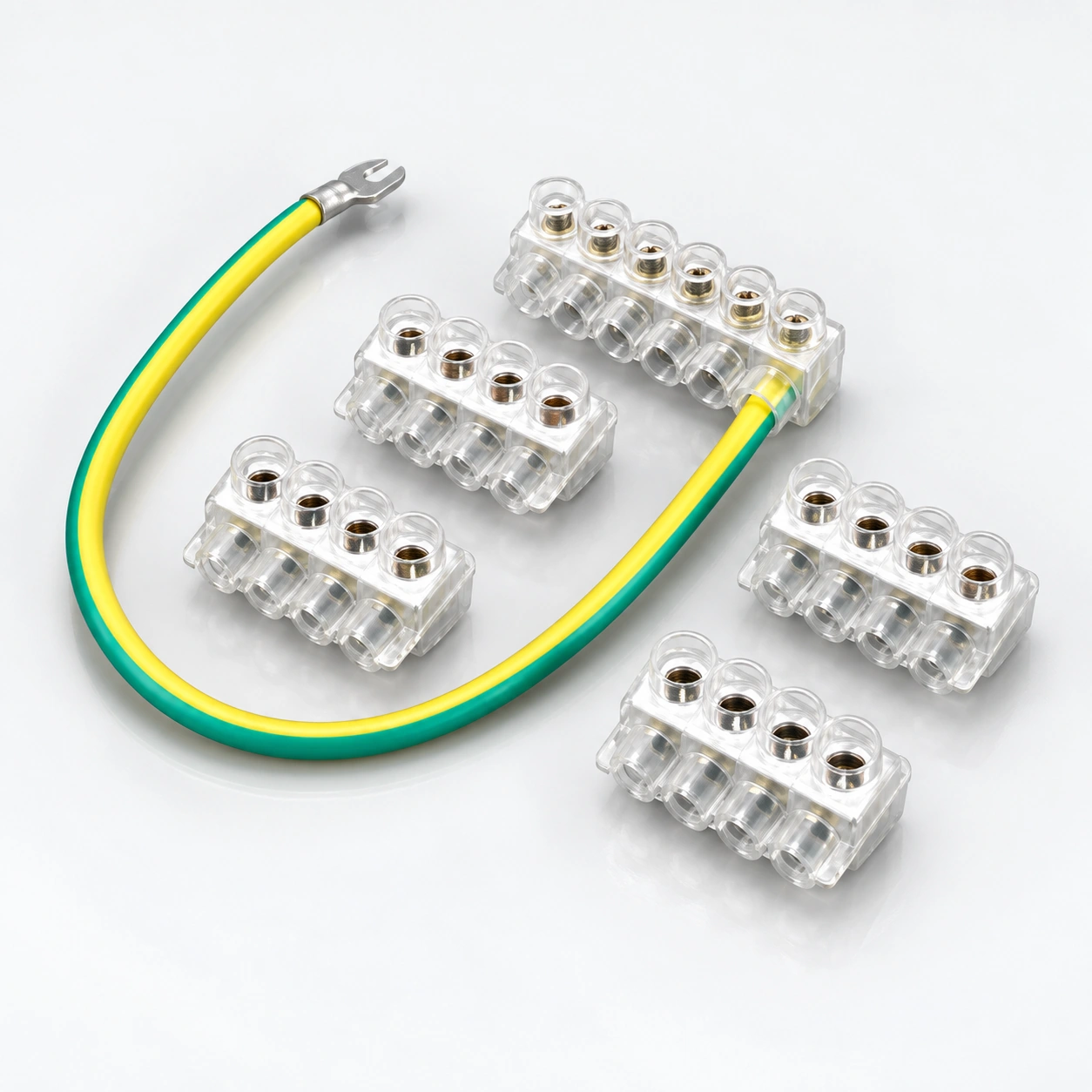

YOCL ELEKTRİK SV bağlantı konnektör setleri, KE10 konnektörleri bir 16 mm² toprak kablosu, 35 cm uzunluğunda, kablo pabucu ile donatılmış olarak birleştirir. SV15, SV15.5 ve SV50 farklı konnektör kombinasyonları sağlar. SV17 şeffaf plastik kutular eklerken, SV17-G konnektörleri için silikon kutular içerir. Her montaj kendi iletken aralıklarını ve bileşen listesini korur.

Özellikler

SV modeli ile tanımlanan tam konnektör kombinasyonları.
Her listelenen sette kablo pabucu ile topraklama kablosu 16 mm², 35 cm.
Şeffaf PC konektör yalıtımı.
Plastik kutu ve silikon kutu montaj seçenekleri.

Teknik Özellikler

Parametre	Teknik Özellikler
Konektör yalıtımı	PC
Tablolarda listelenen renk	Şeffaf
Dahil olan topraklama kablosu	16 mm²; 35 cm; takılı kablo pabucu
Konnektör tipi	Dallanma

Set İçeriği

Model	Paket içeriği
SV15	3×KE10.1 + 1×KE10.3 + kablo pabucu olan toprak kablosu
SV15.5	4×KE10.1 + 1×KE10.3 + kablo pabucu olan toprak kablosu
SV50	3×KE10.504 + 1×KE10.506 + kablo pabucu olan toprak kablosu

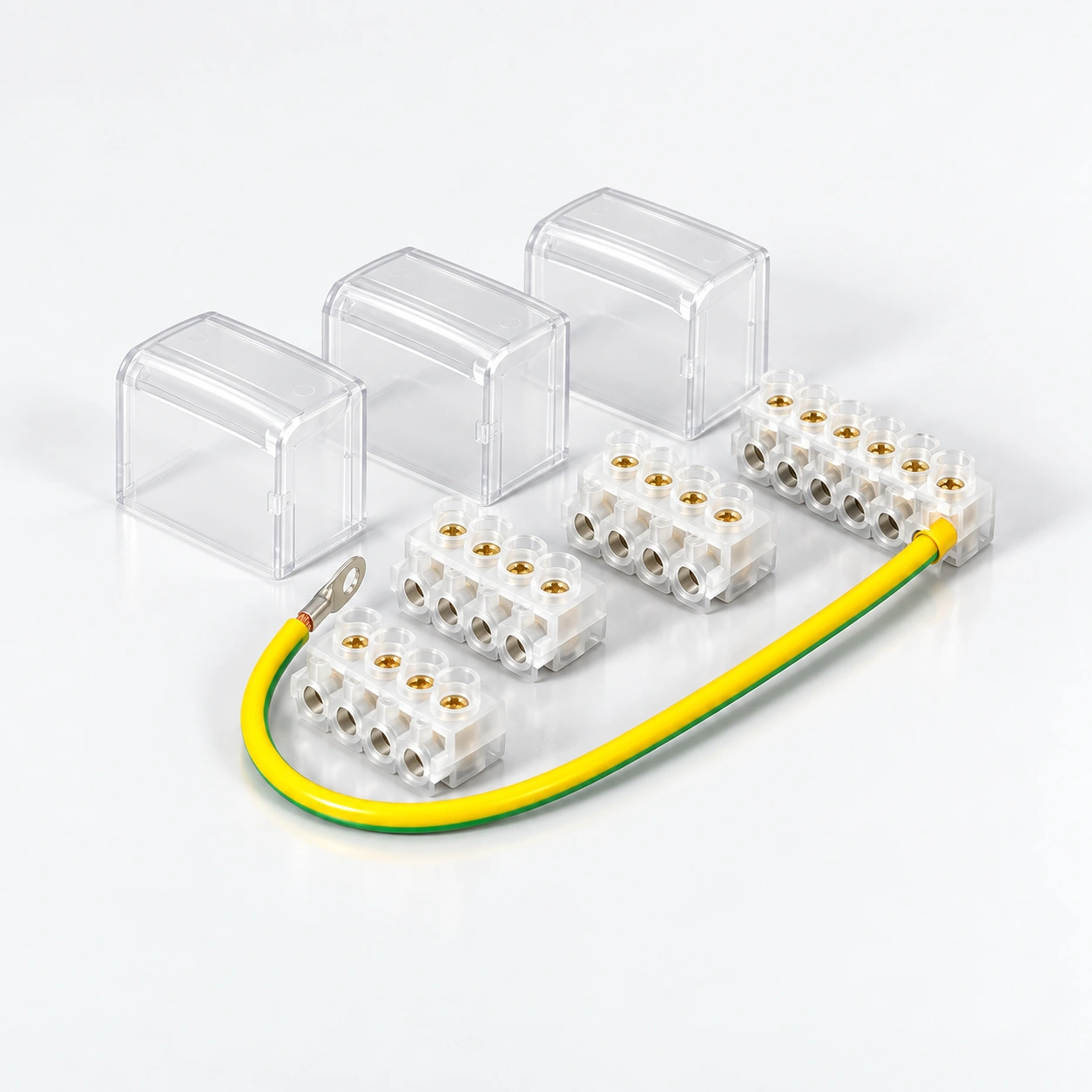

SV17	3×KE10.1 + 1×KE10.3 + kablo pabucu olan toprak kablosu + 3 şeffaf plastik KKK kutuları

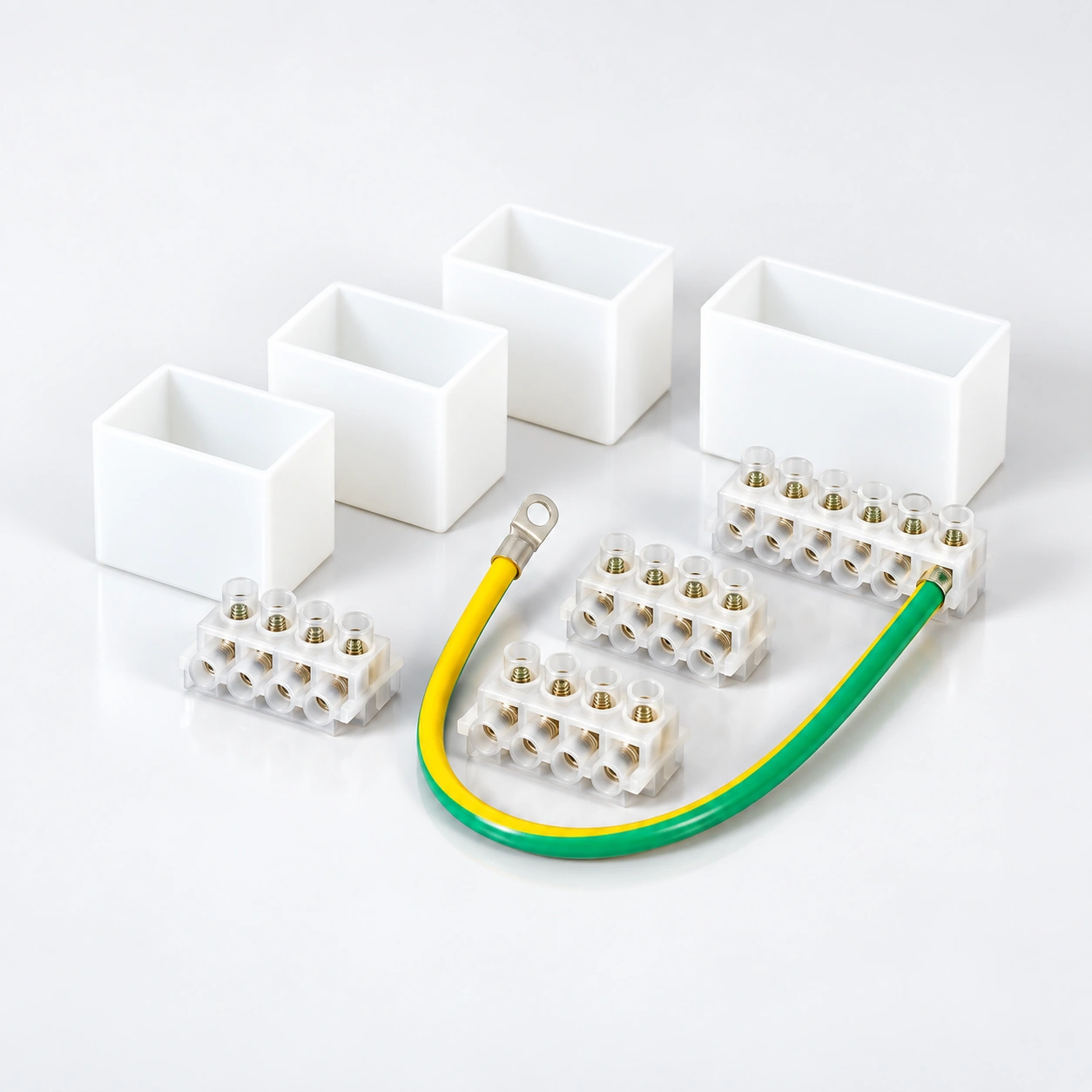

SV17-G	3×KE10.1 + 1×KE10.3 + kablo pabucu olan toprak kablosu + KE10.1 için 3 silikon kutu + KE10.3 için 1 silikon kutu

Model Özellikleri

Model	Weight (kg)	Al conductor range (mm²)	Cu conductor range (mm²)	Conductor diameter (mm)	Core diameter (mm)	Nominal cross-section (mm²)	Listed maximum number of cores	Torque (N·m)
SV15	0.28	10–35	1.5–25	1.7–9	1.7–9	1.5–35	4	10
SV15.5	0.33	10–35	1.5–25	1.7–9	1.7–9	1.5–35	5	10
SV50	0.3	10–50	2.5–35	2–10.2	2–10.2	2.5–50	4	10
SV17	0.35	10–35	1.5–25	1.7–9	1.7–9	1.5–35	4	10
SV17-G	0.48	10–35	1.5–25	1.7–9	1.7–9	1.5–35	4	10

Seçim Kılavuzu

Select the complete set by the KE10 connector combination, conductor ranges and protective-box arrangement. The listed maximum number of cores is retained as a set specification; it is not a conductor-per-hole instruction.

Sipariş Bilgileri

Specify the exact model, quantity and conductor requirements when requesting a quotation. Select a complete model row; ratings and connection capacities are not interchangeable between models.
