YC001 Ekonomik H Tipi Terminal Blokları
YC001 Economical H Type Terminal Blocks from YOCL ELECTRIC. A screw terminal strip family with model-specific wire sizes, current ratings and voltage ratings.
- Electrical ratings: 10–100 A, 380–450 V; see the selected model.
- Pirinç iletken ekler.
- Çalışma sıcaklığı: −40°C ila +65°C.
- Kutup konfigürasyonları: 1–12.
Genel Bakış
YOCL ELECTRIC YC001 Economical H Type Terminal Blocks provide electrical wire connections. A screw terminal strip family with model-specific wire sizes, current ratings and voltage ratings.
Özellikler
- YC001 Economical H Type Terminal Blocks construction with PE / PP / PA housing.
- Pirinç iletken ekler.
- Çalışma sıcaklığı: −40°C ila +65°C.
- Kutup konfigürasyonları: 1–12.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün ailesi | YC001 Ekonomik H Tipi Terminal Blokları |
| Gövde malzemesi | PE / PP / PA |
| İletken ek | Pirinç |
| Vida malzemesi | Çinko kaplı demir |
| Çalışma sıcaklığı | −40°C ila +65°C |
| Kutup konfigürasyonları | 1–12 |
| Model derecelendirmeleri ve paketleme | Model tablosuna bakın; her satır yalnızca o modele uygulanır. |
Model Değerlendirmeleri ve Paketleme
| Model | Wire range (mm²) | Anma akımı (A) | Anma gerilimi (V) | Vida boyutu | Pieces per bag | Pieces per carton |
|---|---|---|---|---|---|---|
| YC001-40 | 10 | 10 | 380 | M3.5 | 10 | 1000 |
| YC001-41 | 16 | 30 | 380 | M4.0 | 10 | 300 |
| YC001-42 | 25 | 60 | 400 | M4.0 | 10 | 200 |
| YC001-43 | 35 | 100 | 450 | M5.0 | 10 | 100 |

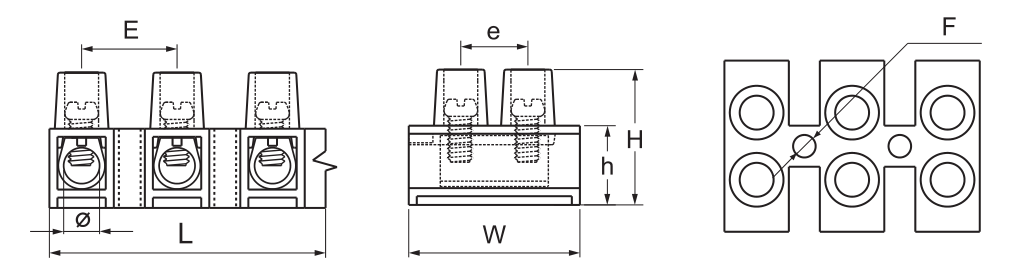

Boyut
All dimension values are in mm. Letter and diameter symbols identify the corresponding dimensions.
| Model | L (mm) | G (mm) | H (mm) | h (mm) | E (mm) | e (mm) | F (mm) | Ø (mm) |
|---|---|---|---|---|---|---|---|---|
| YC001-40 | 132.4 | 22.0 | 18.2 | 10.3 | 11.2 | 8.0 | 3.5 | 4.2 |
| YC001-41 | 163.5 | 23.9 | 19.7 | 10.8 | 14.0 | 9.2 | 3.7 | 4.6 |
| YC001-42 | 190.5 | 30.7 | 25.3 | 15.3 | 16.4 | 11.6 | 4.0 | 6.3 |
| YC001-43 | 228.0 | 38.2 | 33.9 | 20.2 | 19.3 | 15.7 | 4.9 | 7.7 |
Seçim Kılavuzu
Select the exact model by conductor cross-section and the electrical rating in its row. Check the required pole configuration and the dimensions together; ratings from different models are not interchangeable.
Sipariş Bilgileri
Specify the model, conductor cross-section, required configuration and quantity. State the packing unit when ordering.
