YC001 H Tipi Çelik Terminal Blokları
YC001 H Tipi Çelik Terminal Blokları YOCL ELECTRIC'ten. PA6 çelik ek parçalı geçişli klemensler; YC001-51 pirinç yay ekler.
- Elektriksel değerler: 24 A, 450 V; seçilen modele bakınız.
- Çelik; YC001-51 pirinç yay iletken ekler içerir.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
Genel Bakış
YOCL ELECTRIC YC001 H Tipi Çelik Terminal Blokları elektrik teli bağlantıları sağlar. PA6 çelik ek parçalı geçişli klemensler; YC001-51 pirinç yay ekler.
Özellikler
- YC001 H Tipi Çelik Terminal Blokları, PA6 gövde ile yapılmıştır.
- Çelik; YC001-51 pirinç yay iletken ekler içerir.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün ailesi | YC001 H Tipi Çelik Terminal Blokları |
| Gövde malzemesi | PA6 |
| İletken ek | Çelik; YC001-51 pirinç yay içerir |
| Vida malzemesi | Çinko kaplı çelik |
| Kızaran tel test sıcaklığı (belirtilen) | 850°C |
| Listelenen renkler | Beyaz / siyah |
| Anma akımı | 24 A |
| Anma gerilimi | 450 V |
| Model derecelendirmeleri ve paketleme | Model tablosuna bakın; her satır yalnızca o modele uygulanır. |
Model Değerlendirmeleri ve Paketleme
| Model | Wire range (mm²) | Anma akımı (A) | Anma gerilimi (V) | Vida boyutu | Pieces per bag | Pieces per carton |
|---|---|---|---|---|---|---|
| YC001-50 | 2.5 | 24 | 450 | M2.5 | 10 | 1000 |
| YC001-51 | 2.5 | 24 | 450 | M2.5 | 10 | 1000 |
| YC001-52 | 4.0 | 24 | 450 | M3.0 | 10 | 1000 |

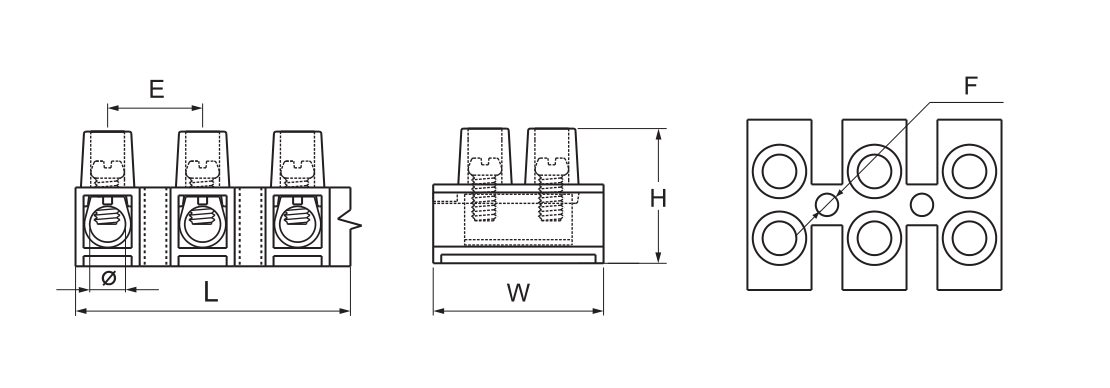

Boyut
All dimension values are in mm. Letter and diameter symbols identify the corresponding dimensions.
| Model | L (mm) | G (mm) | H (mm) | E (mm) | F (mm) | Ø (mm) |
|---|---|---|---|---|---|---|
| YC001-50 | 95.5 | 17.0 | 14.2 | 8.2 | 2.8 | 3.1 |
| YC001-51 | 95.5 | 17.0 | 14.2 | 8.2 | 2.8 | 3.1 |
| YC001-52 | 115.5 | 19.0 | 16.8 | 10.0 | 3.5 | 4.6 |
Seçim Kılavuzu
Select the exact model by conductor cross-section and the electrical rating in its row. Check the required pole configuration and the dimensions together; ratings from different models are not interchangeable.
Sipariş Bilgileri
Specify the model, conductor cross-section, required configuration and quantity. State the packing unit when ordering.
