YC002 Tel Koruyucu Terminal Blokları
YC002 Tel Koruyucu Klemensler YOCL ELECTRIC'ten. Tel bağlantısını koruyan paslanmaz çelik yaylı vidalı klemens şeritleri.
- Elektriksel değerler: 24–101 A, 450–600 V; seçilen modele bakınız.
- Paslanmaz çelik yaylı nikel kaplama pirinç iletken ekler.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
- Kutup konfigürasyonları: 1–12.
Genel Bakış
YOCL ELECTRIC YC002 Tel Koruyucu Klemensler elektriksel tel bağlantıları sağlar. Tel bağlantısını koruyan paslanmaz çelik yaylı vidalı klemens şeritleri.
Özellikler
- YC002 Wire Protection Terminal Blocks construction with PP housing.
- Paslanmaz çelik yaylı nikel kaplama pirinç iletken ekler.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
- Kutup konfigürasyonları: 1–12.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün ailesi | YC002 Tel Koruyucu Terminal Blokları |
| Gövde malzemesi | PP |
| İletken ek | Nickel-plated brass with stainless-steel spring |
| Vida malzemesi | Çinko kaplı demir |
| Kızaran tel test sıcaklığı (belirtilen) | 850°C |
| Kutup konfigürasyonları | 1–12 |
| Model derecelendirmeleri ve paketleme | Model tablosuna bakın; her satır yalnızca o modele uygulanır. |
Model Değerlendirmeleri ve Paketleme
| Model | Wire range (mm²) | Anma akımı (A) | Anma gerilimi (V) | Vida boyutu | Pieces per bag | Pieces per carton |
|---|---|---|---|---|---|---|
| YC002-01 | 2.5 | 24 | 450 | M2.5 | 10 | 1000 |
| YC002-02 | 4.0 | 41 | 450 | M3.0 | 10 | 1000 |
| YC002-03 | 6.0 | 57 | 450 | M3.5 | 10 | 500 |
| YC002-04 | 16 | 76 | 600 | M4.0 | 10 | 300 |
| YC002-05 | 25 | 101 | 600 | M5.0 | 10 | 200 |

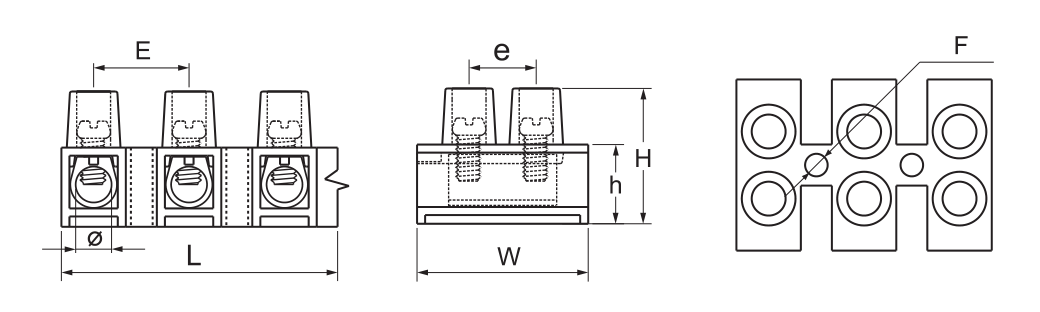

Boyut
All dimension values are in mm. Letter and diameter symbols identify the corresponding dimensions.
| Model | L (mm) | G (mm) | H (mm) | h (mm) | E (mm) | e (mm) | F (mm) | Ø (mm) |
|---|---|---|---|---|---|---|---|---|
| YC002-01 | 94.1 | 17.9 | 12.5 | 7.0 | 7.8 | 5.7 | 2.6 | 2.8 |
| YC002-02 | 117.2 | 20.1 | 14.2 | 7.7 | 9.8 | 7.7 | 3.5 | 3.5 |
| YC002-03 | 140.7 | 23.1 | 16.8 | 8.8 | 12.0 | 9.4 | 4.0 | 4.2 |
| YC002-04 | 170.5 | 27.1 | 21.5 | 11.9 | 14.5 | 11.0 | 4.5 | 6.0 |
| YC002-05 | 201.0 | 36.3 | 27.0 | 15.0 | 16.9 | 13.9 | 4.5 | 7.6 |
Seçim Kılavuzu
Select the exact model by conductor cross-section and the electrical rating in its row. Check the required pole configuration and the dimensions together; ratings from different models are not interchangeable.
Sipariş Bilgileri
Specify the model, conductor cross-section, required configuration and quantity. State the packing unit when ordering.
