YC006 Esnek Terminal Blokları
YC006 ELECTRIC'ten YOCL Esnek Terminal Blokları. Pirinç iletkenli esnek geçişli terminal blokları.
- Elektriksel değerler: 3–30 A, 450 V; seçilen modele bakınız.
- Pirinç iletken ekler.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
Genel Bakış
YOCL ELECTRIC YC006 Esnek Terminal Blokları, elektrik teli bağlantıları sağlar. Pirinç iletkenli esnek geçişli terminal blokları.
Özellikler
- YC006 Esnek Terminal Blokları, PA6 gövde ile yapılandırılmıştır.
- Pirinç iletken ekler.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün ailesi | YC006 Esnek Terminal Blokları |
| Gövde malzemesi | PA6 |
| İletken ek | Pirinç |
| Vida malzemesi | Çinko kaplı çelik |
| Kızaran tel test sıcaklığı (belirtilen) | 850°C |
| Listelenen renkler | Beyaz / siyah |
| Anma gerilimi | 450 V |
| Model derecelendirmeleri ve paketleme | Model tablosuna bakın; her satır yalnızca o modele uygulanır. |
Model Değerlendirmeleri ve Paketleme
| Model | Wire range (mm²) | Anma akımı (A) | Anma gerilimi (V) | Vida boyutu | Pieces per carton |
|---|---|---|---|---|---|
| YC006-01 | 2.5 | 3 | 450 | M2.5 | 1000 |
| YC006-02 | 4.0 | 6 | 450 | M3.0 | 1000 |
| YC006-03 | 6.0 | 10 | 450 | M3.5 | 500 |
| YC006-04 | 16 | 30 | 450 | M4.0 | 500 |

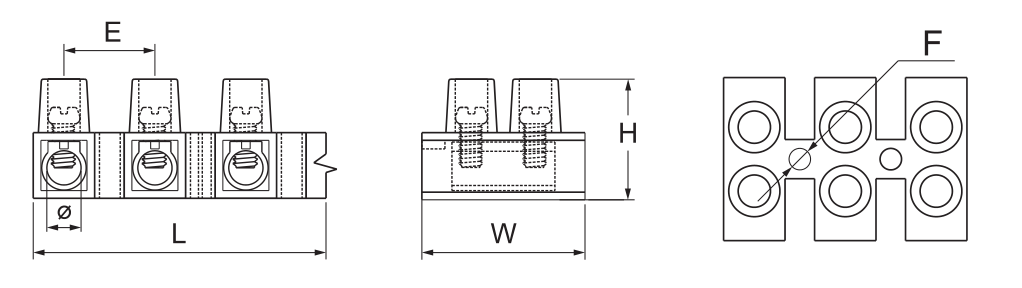

Boyut
All dimension values are in mm. Letter and diameter symbols identify the corresponding dimensions.
| Model | L (mm) | G (mm) | H (mm) | E (mm) | F (mm) | Ø (mm) |
|---|---|---|---|---|---|---|
| YC006-01 | 94.0 | 17.0 | 7.0 | 8.0 | 3.0 | 3.0 |
| YC006-02 | 117.5 | 20.0 | 15.0 | 10.0 | 3.0 | 3.2 |
| YC006-03 | 140.0 | 23.0 | 17.0 | 12.0 | 4.0 | 4.2 |
| YC006-04 | 175.7 | 26.0 | 22.0 | 15.0 | 4.0 | 5.5 |
Seçim Kılavuzu
Select the exact model by conductor cross-section and the electrical rating in its row. Check the required pole configuration and the dimensions together; ratings from different models are not interchangeable.
Sipariş Bilgileri
Specify the model, conductor cross-section, required configuration and quantity. State the packing unit when ordering.
