YC009 T Yan Terminal Blokları
YC009 T Yan Terminal Blokları YOCL ELECTRIC'ten. 500 V model derecelendirmelerine sahip T-yanı terminal şeritleri.
- Elektriksel derecelendirmeler: 15–30 A, 500 V; seçilen modele bakınız.
- Pirinç iletken ekler.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
- Kutup konfigürasyonları: 12.
Genel Bakış
YOCL ELECTRIC YC009 T Side Terminal Blocks provide electrical wire connections. T-side terminal strips with 500 V model ratings.
Özellikler
- YC009 T Side Terminal Blocks construction with PA housing.
- Pirinç iletken ekler.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
- Kutup konfigürasyonları: 12.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün ailesi | YC009 T Yan Terminal Blokları |
| Gövde malzemesi | PA |
| İletken ek | Pirinç |
| Vida malzemesi | Çinko kaplı demir |
| Kızaran tel test sıcaklığı (belirtilen) | 850°C |
| Kutup konfigürasyonları | 12 |
| Listelenen renkler | Mavi |
| Anma gerilimi | 500 V |
| Model derecelendirmeleri ve paketleme | Model tablosuna bakın; her satır yalnızca o modele uygulanır. |
Model Değerlendirmeleri ve Paketleme
| Model | Wire range (mm²) | Anma akımı (A) | Anma gerilimi (V) | Vida boyutu | Pieces per bag | Pieces per carton |
|---|---|---|---|---|---|---|
| YC009-01 | 4 | 15 | 500 | M3.0 | 10 | 500 |
| YC009-02 | 6 | 20 | 500 | M3.0 | 10 | 500 |
| YC009-03 | 10 | 30 | 500 | M4.0 | 10 | 300 |

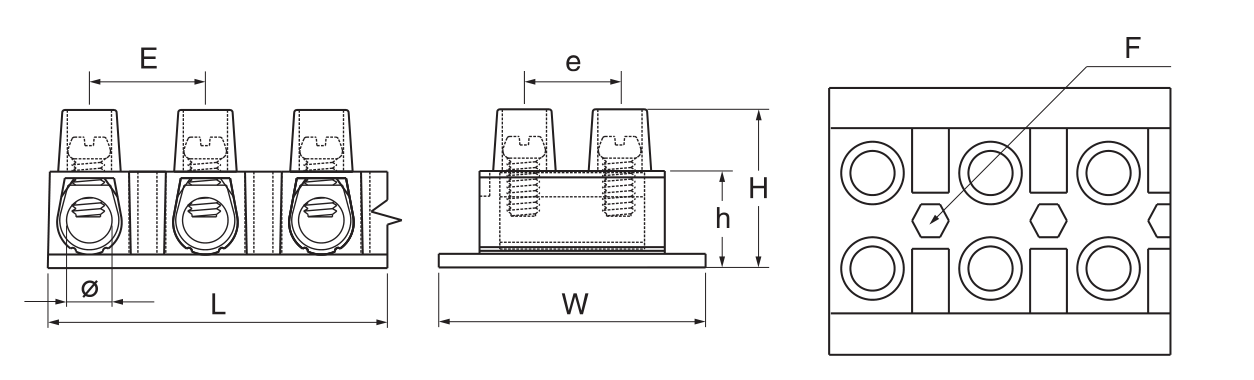

Boyut
All dimension values are in mm. Letter and diameter symbols identify the corresponding dimensions.
| Model | L (mm) | G (mm) | H (mm) | h (mm) | E (mm) | e (mm) | F (mm) | Ø (mm) |
|---|---|---|---|---|---|---|---|---|
| YC009-01 | 117.0 | 24.5 | 14.5 | 8.0 | 9.8 | 7.8 | 2.8 | 3.3 |
| YC009-02 | 128.5 | 26.5 | 16.0 | 9.0 | 11.0 | 9.4 | 3.1 | 4.2 |
| YC009-03 | 157.0 | 31.4 | 18.7 | 11.4 | 13.5 | 11.5 | 3.3 | 5.5 |
Seçim Kılavuzu
Select the exact model by conductor cross-section and the electrical rating in its row. Check the required pole configuration and the dimensions together; ratings from different models are not interchangeable.
Sipariş Bilgileri
Specify the model, conductor cross-section, required configuration and quantity. State the packing unit when ordering.
