YC011 Tipi 2 Takılıp Çıkarılabilir Konnektör Şeritleri
YC011 Tip 2 Tak-Çalıştır Konnektör Şeritleri YOCL ELECTRIC. Tip 2 dört model boyutu ve 380 V değerlere sahip tak-çalıştır vidalı konnektör şeritleri.
- Elektriksel değerler: 3–16 A, 380 V; seçilen modele bakınız.
- Pirinç iletken ekler.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
- Kutup konfigürasyonları: 12.
Genel Bakış
YOCL ELECTRIC YC011 Tip 2 Tak-Çalıştır Konnektör Şeritleri elektriksel tel bağlantıları sağlar. Dört model boyutu ve 380 V değerlere sahip 2 tak-çalıştır vidalı konnektör şeritleri.
Özellikler
- YC011 Tip 2 Tak-Çalıştır Konnektör Şeritleri yapısı PA muhafaza ile.
- Pirinç iletken ekler.
- Belirtilen kızaran tel test sıcaklığı: 850°C.
- Kutup konfigürasyonları: 12.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün ailesi | YC011 Tipi 2 Takılıp Çıkarılabilir Konnektör Şeritleri |
| Gövde malzemesi | PA |
| İletken ek | Pirinç |
| Vida malzemesi | Çinko kaplı demir |
| Kızaran tel test sıcaklığı (belirtilen) | 850°C |
| Kutup konfigürasyonları | 12 |
| Listelenen renkler | Beyaz |
| Anma gerilimi | 380 V |
| Model derecelendirmeleri ve paketleme | Model tablosuna bakın; her satır yalnızca o modele uygulanır. |
Model Değerlendirmeleri ve Paketleme
| Model | Wire range (mm²) | Anma akımı (A) | Anma gerilimi (V) | Vida boyutu | Pieces per carton |
|---|---|---|---|---|---|
| YC011-01 | 4 | 3 | 380 | M2.5 | 500 |
| YC011-02 | 6 | 6 | 380 | M3.0 | 500 |
| YC011-03 | 10 | 10 | 380 | M3.0 | 250 |
| YC011-04 | 12 | 16 | 380 | M3.5 | 250 |

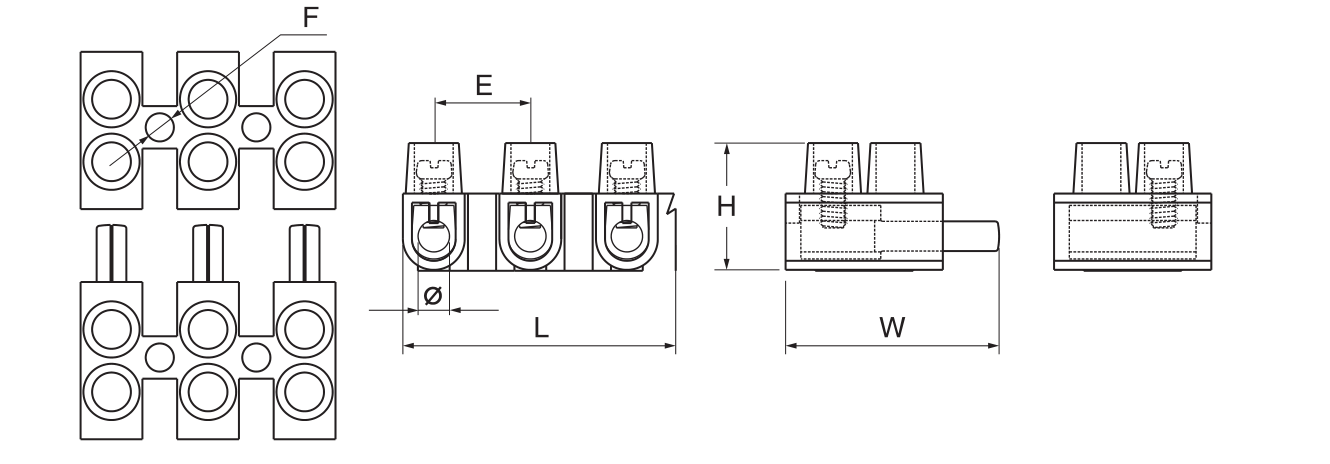

Boyut
All dimension values are in mm. Letter and diameter symbols identify the corresponding dimensions.
| Model | L (mm) | G (mm) | H (mm) | E (mm) | F (mm) | Ø (mm) |
|---|---|---|---|---|---|---|
| YC011-01 | 93.5 | 32.0 | 11.0 | 8.0 | 2.5 | 2.8 |
| YC011-02 | 115.0 | 32.0 | 13.0 | 10.0 | 3.0 | 3.2 |
| YC011-03 | 132.0 | 36.8 | 15.0 | 11.0 | 2.9 | 4.2 |
| YC011-04 | 140.5 | 40.0 | 17.0 | 12.0 | 3.0 | 4.4 |
Seçim Kılavuzu
Select the exact model by conductor cross-section and the electrical rating in its row. Check the required pole configuration and the dimensions together; ratings from different models are not interchangeable.
Sipariş Bilgileri
Specify the model, conductor cross-section, required configuration and quantity. State the packing unit when ordering.
