YC018 2 & 3 Kutuplu Terminal Blokları
YC018 2 & 3 Kutuplu Terminal Blokları YOCL ELECTRIC'ten. 6 mm² tel boyutlu ve 380 V model dereceli küçük terminal blokları.
- Elektriksel derecelendirmeler: 380 V; seçilen modele bakınız.
- Nikel kaplama pirinç iletken ekler.
- Çalışma sıcaklığı: −30°C ila +110°C.
- Gövde malzemesi alev geciktirici sınıfı: 94V-2.
- Kutup konfigürasyonları: 2 / 3.
Genel Bakış
YOCL ELECTRIC YC018 2 & 3 Kutuplu Terminal Blokları, elektrik teli bağlantıları sağlar. 6 mm² tel boyutlu ve 380 V model dereceli küçük terminal blokları.
Özellikler
- YC018 2 & 3 Kutuplu Terminal Blokları, Poliamid 66 (PA66) gövde konstrüksiyonu.
- Nikel kaplama pirinç iletken ekler.
- Çalışma sıcaklığı: −30°C ila +110°C.
- Gövde malzemesi alev geciktirici sınıfı: 94V-2.
- Kutup konfigürasyonları: 2 / 3.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün ailesi | YC018 2 & 3 Kutuplu Terminal Blokları |
| Gövde malzemesi | Poliamid 66 (PA66) |
| İletken ek | Nikel kaplı pirinç |
| Vida malzemesi | Çinko kaplı demir |
| Çalışma sıcaklığı | −30°C ila +110°C |
| Muhafaza alev geciktirici sınıfı | 94V-2 |
| Kutup konfigürasyonları | 2 / 3 |
| Listelenen renkler | Doğal |
| Seri voltaj aralığı | 250–450 V |
| Anma gerilimi | 380 V |
| Model derecelendirmeleri ve paketleme | Model tablosuna bakın; her satır yalnızca o modele uygulanır. |
Model Değerlendirmeleri ve Paketleme
| Model | Wire range (mm²) | Anma gerilimi (V) | Kutuplar | Vida boyutu | Pieces per bag | Pieces per carton |
|---|---|---|---|---|---|---|
| YC018-01 | 6 | 380 | 2 | M3.0 | 100 | 3000 |
| YC018-02 | 6 | 380 | 3 | M3.0 | 100 | 2000 |

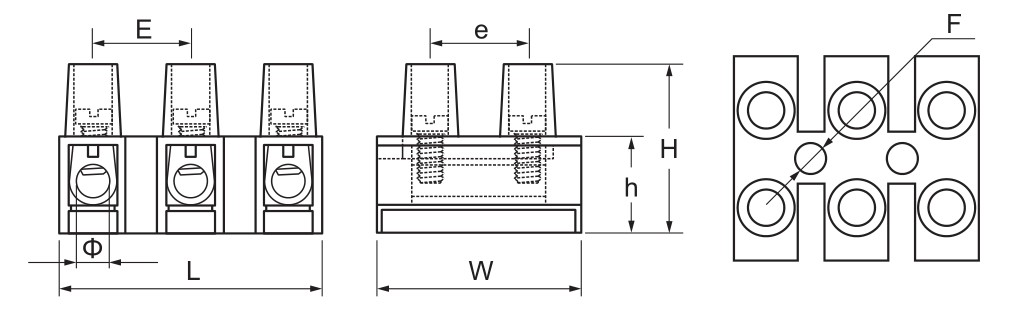

Boyut
All dimension values are in mm. Letter and diameter symbols identify the corresponding dimensions.
| Model | L (mm) | G (mm) | H (mm) | h (mm) | E (mm) | Ø (mm) |
|---|---|---|---|---|---|---|
| YC018-01 | 17.0 | 21.0 | 17.7 | 10.0 | 10.3 | 3.6 |
| YC018-02 | 27.0 | 21.0 | 17.7 | 10.0 | 10.3 | 3.6 |
Seçim Kılavuzu
Select the exact model by conductor cross-section and the electrical rating in its row. Check the required pole configuration and the dimensions together; ratings from different models are not interchangeable.
Sipariş Bilgileri
Specify the model, conductor cross-section, required configuration and quantity. State the packing unit when ordering.
