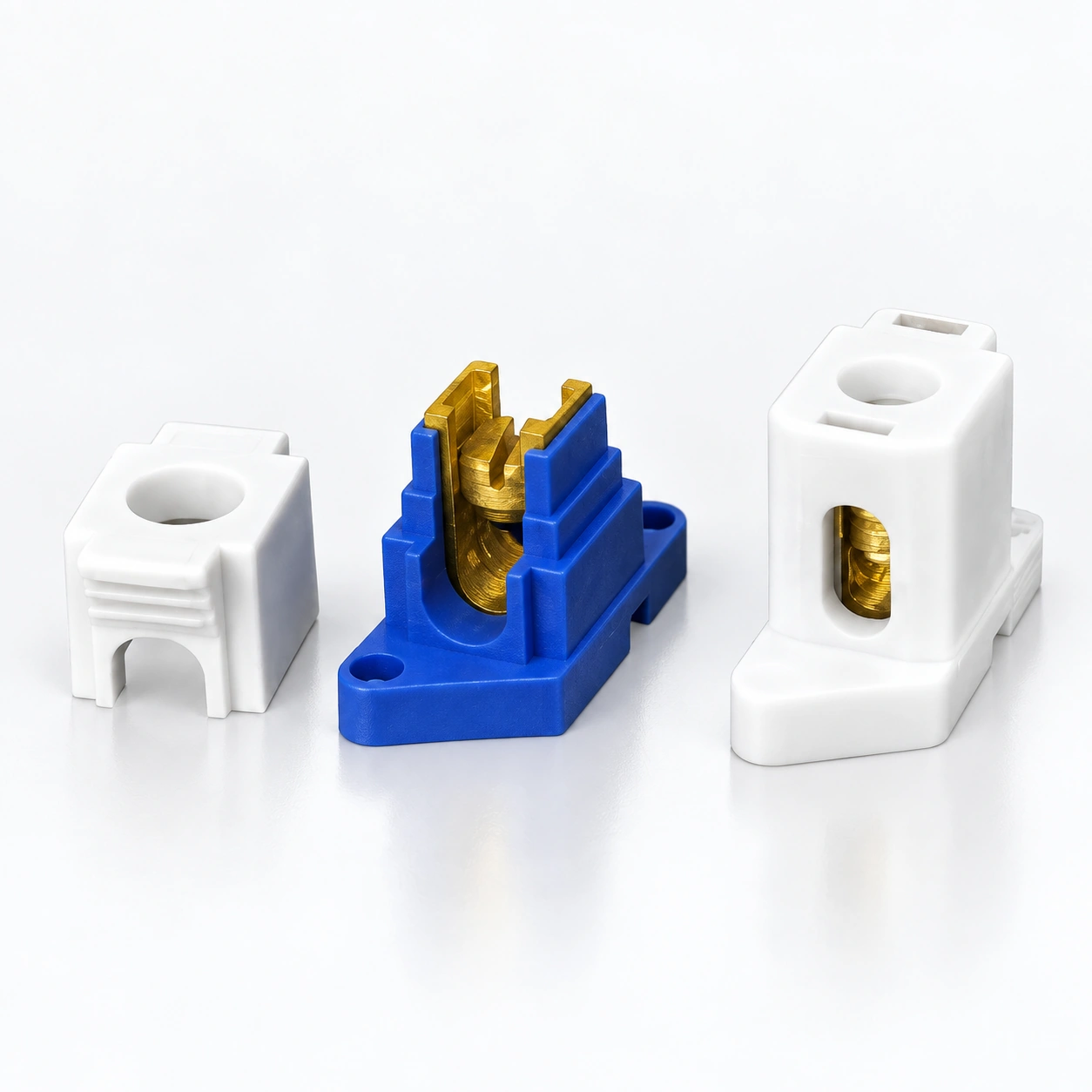

YC026 1×1 Bağlantı Kutusu Konnektörleri
YC026 1×1 Bağlantı Konnektörleri YOCL ELECTRIC'ten. 16 ile 120 mm² arasında yedi boyutta tekli bağlantı konnektörleri, 380 V model derecelendirmeleriyle.
- Elektriksel derecelendirmeler: 380 V; seçilen modele bakınız.
- Pirinç iletken ekler.
- Çalışma sıcaklığı: −40°C ila +110°C.
- Gövde malzemesi alev geciktirici sınıfı: 94V-2.
Genel Bakış
YOCL ELECTRIC YC026 1×1 Bağlantı Konnektörleri, elektrik teli bağlantıları sağlar. 16 ile 120 mm² arasında yedi boyutta tekli bağlantı konnektörleri, 380 V model derecelendirmeleriyle.
Özellikler
- YC026 1×1 Bağlantı Konnektörleri, Poliamid 66 (PA66) gövde ile yapılandırılmıştır.
- Pirinç iletken ekler.
- Çalışma sıcaklığı: −40°C ila +110°C.
- Gövde malzemesi alev geciktirici sınıfı: 94V-2.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün ailesi | YC026 1×1 Bağlantı Kutusu Konnektörleri |
| Gövde malzemesi | Poliamid 66 (PA66) |
| İletken ek | Pirinç |
| Vida malzemesi | Pirinç |
| Çalışma sıcaklığı | −40°C ila +110°C |
| Muhafaza alev geciktirici sınıfı | 94V-2 |
| Listelenen renkler | Doğal |
| Seri voltaj aralığı | 250–450 V |
| Anma gerilimi | 380 V |
| Model derecelendirmeleri ve paketleme | Model tablosuna bakın; her satır yalnızca o modele uygulanır. |
Model Değerlendirmeleri ve Paketleme
| Model | Wire range (mm²) | Anma gerilimi (V) | Vida boyutu | Pieces per box | Pieces per carton |
|---|---|---|---|---|---|
| YC026-01 | 16 | 380 | M8 | 100 | 1000 |
| YC026-02 | 25 | 380 | M10 | 50 | 600 |
| YC026-03 | 35 | 380 | M12 | 50 | 500 |
| YC026-04 | 50 | 380 | M14 | 25 | 300 |
| YC026-05 | 70 | 380 | M16 | 25 | 200 |
| YC026-06 | 95 | 380 | M18 | 20 | 160 |
| YC026-07 | 120 | 380 | M20 | 12 | 120 |

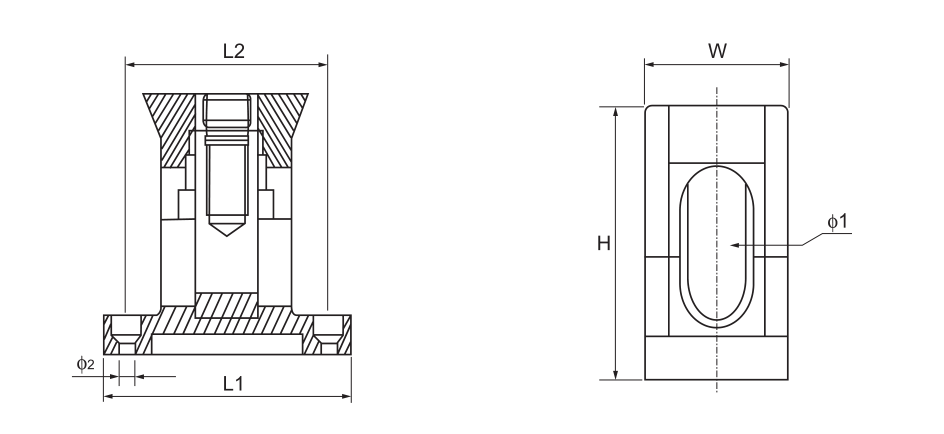

Boyut
All dimension values are in mm. Letter and diameter symbols identify the corresponding dimensions.
| Model | L1 (mm) | L2 (mm) | G (mm) | H (mm) | Ø1 (mm) | Ø2 (mm) |
|---|---|---|---|---|---|---|
| YC026-01 | 41.0 | 31.5 | 17.0 | 32.0 | 14.5×4.8 | 4.3 |
| YC026-02 | 47.2 | 37.5 | 20.8 | 37.7 | 17×6.8 | 4.3 |
| YC026-03 | 54.8 | 44.5 | 24.4 | 42.4 | 19×8.4 | 4.3 |
| YC026-04 | 65.0 | 54.0 | 27.0 | 48.5 | 22×9.3 | 5.0 |
| YC026-05 | 66.8 | 56.0 | 29.0 | 52.5 | 25×10.5 | 5.0 |
| YC026-06 | 71.0 | 60.0 | 33.5 | 56.7 | 29×12.6 | 5.0 |
| YC026-07 | 73.4 | 62.0 | 35.8 | 61.0 | 33×13.8 | 5.0 |
Seçim Kılavuzu
Select the exact model by conductor cross-section and the electrical rating in its row. Check the required pole configuration and the dimensions together; ratings from different models are not interchangeable.
Sipariş Bilgileri
Specify the model, conductor cross-section, required configuration and quantity. State the packing unit when ordering.
