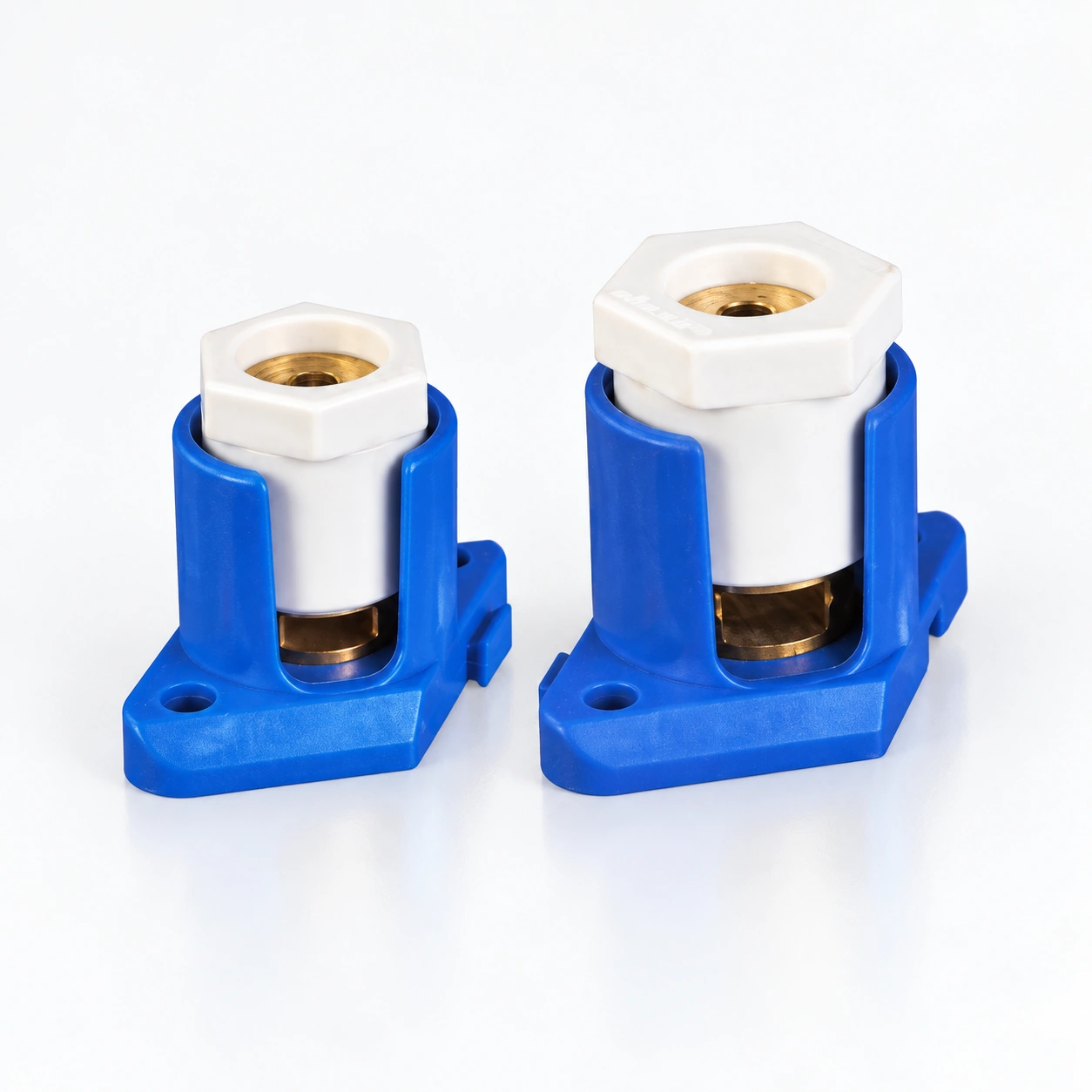

YC027 1×1 Bağlantı Kutusu Konnektörleri
YOCL ELECTRIC YC027 1×1 bağlantı konnektörleri, vidalı iletken birleştirme için PA66 gövdelerde pirinç ekler kullanır. İlgili 50, 70, 100 veya 160 mm² tel aralığı için YC027-01, -02, -03 veya -04 seçeneklerini tercih edin. Her seçeneğin kendi giriş ve montaj boyutları, doğal gövde rengi ve paketleme miktarı vardır. Çalışma sıcaklığı -40°C ila +110°C arasındadır.
Genel Bakış
YOCL ELECTRIC YC027 1×1 bağlantı konnektörleri, dört tel boyutlu konfigürasyonda iletkenler için vidalı bağlantı sağlar. Pirinç bir ek, modele özgü giriş boyutları ve panel kablolaması için montaj boyutları olan bir PA66 gövde içinde yer alır. YC027-01 ila YC027-04 seçenekleri sırasıyla 50, 70, 100 ve 160 mm² tel aralıklarını kapsar.
Özellikler
- Her biri kendi gövde boyutlarıyla eşleştirilmiş dört tanımlı tel boyutu seçeneği.
- İletken birleştirme için pirinç ek ve vidalı bağlantı.
- PA66 gövde, 94V-2 malzeme yanmazlık sınıfına sahiptir.
- Çalışma sıcaklığı -40°C ila +110°C arasındadır.
- Doğal gövde rengi ve modele özgü kutu/karton miktarları.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | YC027 |
| Bağlantı formatı | 1×1 bağlantı konnektörü |
| Gövde malzemesi | PA66 (poliamid 66) |
| Malzeme yanmazlık sınıfı | 94V-2 |
| Giriş malzemesi | Pirinç |
| Çalışma sıcaklığı | -40°C ila +110°C |
| Standart renk | Doğal |
Model seçenekleri
| Model | Wire range (mm²) | L1 (mm) | L2 (mm) | G (mm) | H (mm) | ø1 (mm) | ø2 (mm) | Vida boyutu | Adet/kutu | Adet/karton |
|---|---|---|---|---|---|---|---|---|---|---|
| YC027-01 | 50 | 49.0 | 33.0 | 31.5 | 60.0 | 20×10 | 3.0 | – | 10 | 300 |
| YC027-02 | 70 | 50.0 | 42.0 | 37.8 | 70.0 | 25×12 | 3.0 | – | 10 | 300 |
| YC027-03 | 100 | 70.0 | 56.0 | 44.8 | 83.0 | 26×14.5 | 4.5 | – | 4 | 100 |
| YC027-04 | 160 | 105.0 | 82.0 | 64.4 | 110.0 | 33×20 | 4.5 | – | 1 | 30 |

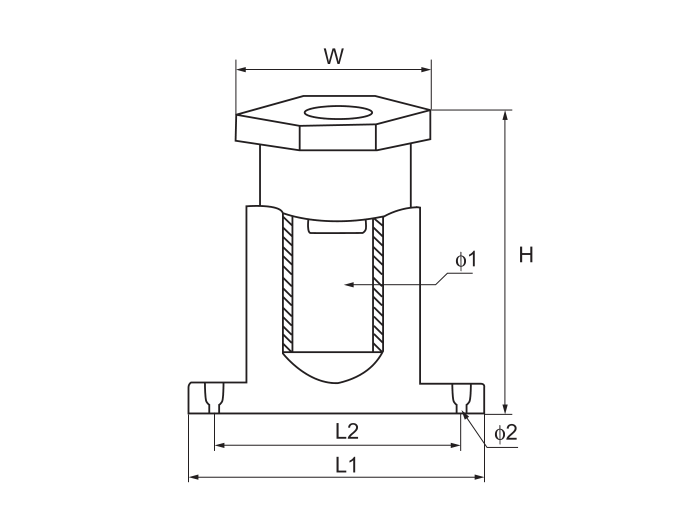

Boyut
L1, L2, W, H, ø1 and ø2 are given in millimetres in the model table. Select the housing footprint and conductor-entry dimensions together with the required wire range.
Seçim
Choose the exact wire-range row first, then compare the housing and mounting dimensions with the available space. The four model dimensions are separate configurations; a larger wire range also changes the connector body size.
Sipariş
Specify the full YC027 model code, conductor size and required quantity. Use the box and carton counts in the table when planning a multi-panel order.
