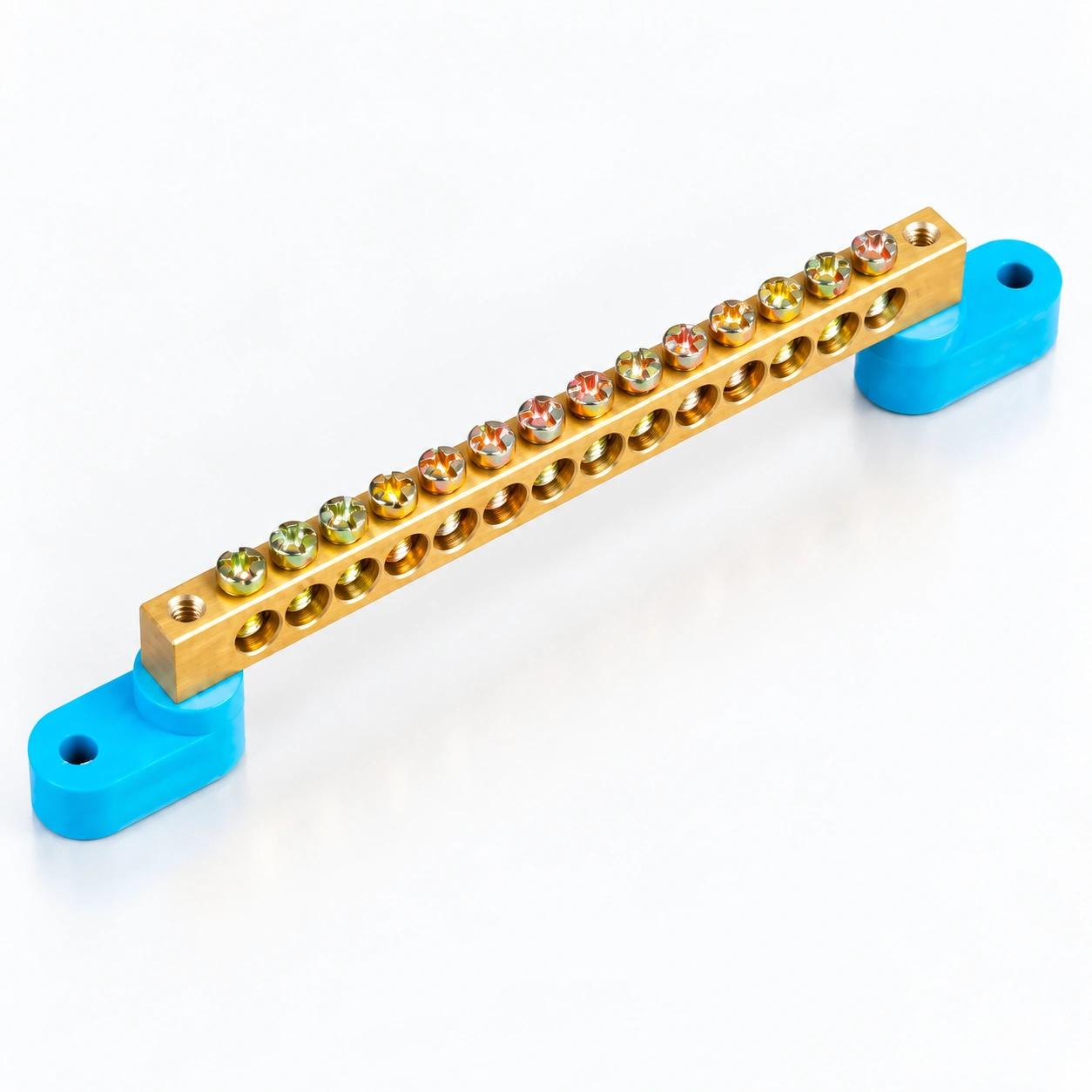

YC028 Yuvarlak Tutuculu Pirinç Baralar
YOCL ELECTRIC YC028 pirinç bara, ortak potansiyelli panel bağlantıları için bir veya iki yuvarlak PA tutucu kullanır. Seri, 6×9 mm ve 8×12 mm bar kesitleri, çinko kaplı çelik vidalar ve mavi, yeşil veya gri tutucular içerir. 30 tam model yapılandırmasından seçim yapın; delik düzeni, vida boyutu, uzunluk ve paketleme miktarı model tablolarında eşleştirilmiştir.
Genel Bakış
YOCL ELECTRIC YC028 pirinç barlar, panel kablolamasında birden fazla iletkeni ortak bir bağlantı noktasına getirir. Seri, bir pirinç bar, çinko kaplı çelik vidalar ve bir veya iki yuvarlak PA tutucuyu birleştirir. Tutucu düzenini, bar kesitini ve delik yapılandırmasını, aşağıda boyutları verilen tam bir model olarak seçin.
Özellikler
- YC028 serisi içindeki tek ve çift yuvarlak tutucu yapılandırmaları.
- Modele göre 6×9 mm ve 8×12 mm pirinç bar kesitleri.
- M4.0 veya M5.0 boyutlarında çinko kaplı çelik vidalar.
- Mavi, yeşil veya gri tutucular.
- Bireysel uzunluklar ve paketleme sayıları ile otuz model seçeneği.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | YC028 |
| İletken | Pirinç |
| Tutucu malzemesi | PA (poliamid) |
| Tutucu düzeni | Bir veya iki yuvarlak tutucu; modele göre seçin |
| Vidalar | Çinko kaplı çelik |
| Tutucu renkleri | Mavi; yeşil; gri |
| Bağlantı fonksiyonu | Ortak bir bara çoklu bağlantılar |
Model seçenekleri
İki yuvarlak tutucu konfigürasyonları
| Model | Bar g×y (mm) | Delik konfigürasyonu | L (mm) | L1 (mm) | L2 (mm) | H (mm) | G (mm) | ø (mm) | Vida boyutu | Adet/karton |
|---|---|---|---|---|---|---|---|---|---|---|
| YC028-01 | 6×9 | 4-2 | 37.2 | 73.6 | 61.4 | 24.3 | 14.7 | 4.5 | M4.0 | 1000 |
| YC028-02 | 6×9 | 6-2 | 49.6 | 86.0 | 74.0 | 24.3 | 14.7 | 4.5 | M4.0 | 1000 |
| YC028-03 | 6×9 | 8-2 | 62.0 | 98.0 | 86.5 | 24.3 | 14.7 | 4.5 | M4.0 | 500 |
| YC028-04 | 6×9 | 10-2 | 74.4 | 110.5 | 99.0 | 24.3 | 14.7 | 4.5 | M4.0 | 500 |
| YC028-05 | 6×9 | 12-2 | 86.8 | 123.0 | 111.5 | 24.3 | 14.7 | 4.5 | M4.0 | 500 |
| YC028-06 | 6×9 | 14-2 | 105.5 | 143.5 | 130.5 | 24.3 | 14.7 | 4.5 | M4.0 | 500 |
| YC028-07 | 6×9 | 20-2 | 139.0 | 176.5 | 163.4 | 24.3 | 14.7 | 4.5 | M4.0 | 200 |
| YC028-08 | 6×9 | 24-2 | 164.7 | 201.5 | 188.0 | 24.3 | 14.7 | 4.5 | M4.0 | 200 |
| YC028-09 | 8×12 | 4-2 | 45.0 | 81.9 | 68.6 | 27.0 | 14.7 | 5.3 | M5.0 | 500 |
| YC028-10 | 8×12 | 6-2 | 59.4 | 103.7 | 90.4 | 27.0 | 14.7 | 5.3 | M5.0 | 500 |
| YC028-11 | 8×12 | 8-2 | 73.8 | 110.7 | 97.4 | 27.0 | 14.7 | 5.3 | M5.0 | 500 |
| YC028-12 | 8×12 | 10-2 | 88.4 | 125.0 | 111.7 | 27.0 | 14.7 | 5.3 | M5.0 | 500 |
| YC028-13 | 8×12 | 12-2 | 102.3 | 139.5 | 126.0 | 27.0 | 14.7 | 5.3 | M5.0 | 500 |
| YC028-14 | 8×12 | 14-2 | 117.0 | 153.6 | 140.2 | 27.0 | 14.7 | 5.3 | M5.0 | 500 |
| YC028-18 | 8×12 | 16-2 | 131.4 | 168.3 | 155.0 | 27.0 | 14.7 | 5.3 | M5.0 | 300 |
| YC028-19 | 8×12 | 18-2 | 145.8 | 182.7 | 169.4 | 27.0 | 14.7 | 5.3 | M5.0 | 300 |
| YC028-20 | 8×12 | 20-2 | 160.2 | 197.1 | 183.8 | 27.0 | 14.7 | 5.3 | M5.0 | 200 |
| YC028-21 | 8×12 | 22-2 | 174.6 | 211.5 | 198.2 | 27.0 | 14.7 | 5.3 | M5.0 | 200 |
| YC028-22 | 8×12 | 24-2 | 189.0 | 225.9 | 212.6 | 27.0 | 14.7 | 5.3 | M5.0 | 200 |
Tek yuvarlak tutucu konfigürasyonları
| Model | Bar g×y (mm) | Delik konfigürasyonu | L (mm) | H (mm) | ø (mm) | Vida boyutu | Adet/karton |
|---|---|---|---|---|---|---|---|
| YC028-23 | 6×9 | 4-1 | 33.0 | 24.3 | 4.5 | M4.0 | 500 |
| YC028-24 | 6×9 | 6-1 | 45.0 | 24.3 | 4.5 | M4.0 | 500 |
| YC028-25 | 6×9 | 8-1 | 57.8 | 24.3 | 4.5 | M4.0 | 500 |
| YC028-26 | 6×9 | 10-1 | 70.5 | 24.3 | 4.5 | M4.0 | 500 |
| YC028-27 | 6×9 | 12-1 | 82.5 | 24.3 | 4.5 | M4.0 | 500 |
| YC028-28 | 6×9 | 14-1 | 94.8 | 24.3 | 4.5 | M4.0 | 500 |
| YC028-29 | 6×9 | 16-1 | 109.7 | 24.3 | 4.5 | M4.0 | 200 |
| YC028-30 | 6×9 | 18-1 | 122.1 | 24.3 | 4.5 | M4.0 | 200 |
| YC028-31 | 6×9 | 20-1 | 131.6 | 24.3 | 4.5 | M4.0 | 300 |
| YC028-32 | 6×9 | 22-1 | 146.9 | 24.3 | 4.5 | M4.0 | 300 |
| YC028-33 | 6×9 | 24-1 | 157.6 | 24.3 | 4.5 | M4.0 | 200 |

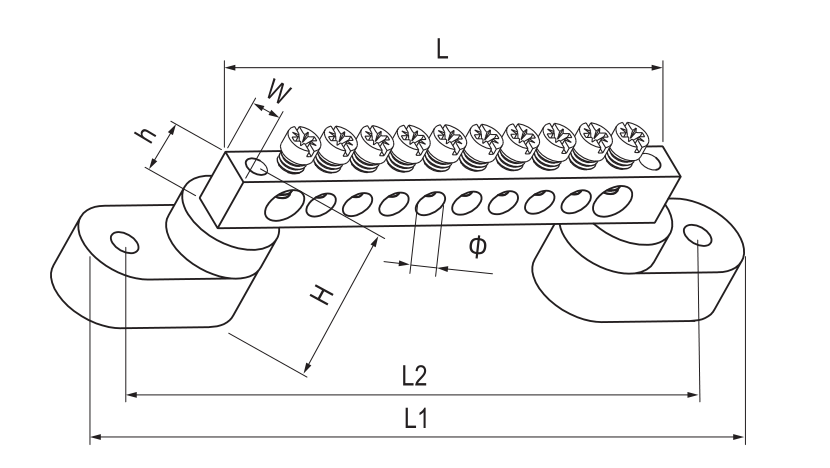

Boyut
Tabloda verilen tüm boyutlar milimetre cinsindendir. Çubuk g×y, fiziksel pirinç kesitini tanımlar. İki tutuculu seçenekler L, L1, L2, H ve W'yi içerir; tek tutuculu seçeneklerin kendi daha kısa boyut tabloları vardır.
Seçim
Delik konfigürasyonunu ve uzunluğunu karşılaştırmadan önce tek veya çift tutuculu düzeni seçin. Vidanın boyutunu ve giriş boyutunu amaçlanan iletken düzenlemesine göre kontrol edin. Yer ayırırken tam model satırını kullanın; aynı bağlantı sayısı başka bir tutucu düzeninde farklı geometriye sahip olabilir.
Sipariş
Tam YC028 model kodunu, tutucu rengini ve miktarını belirtin. Eşleştirilmiş nötr veya toprak bar seti talep ederken gerekli tek veya çift tutuculu düzeni ekleyin.
