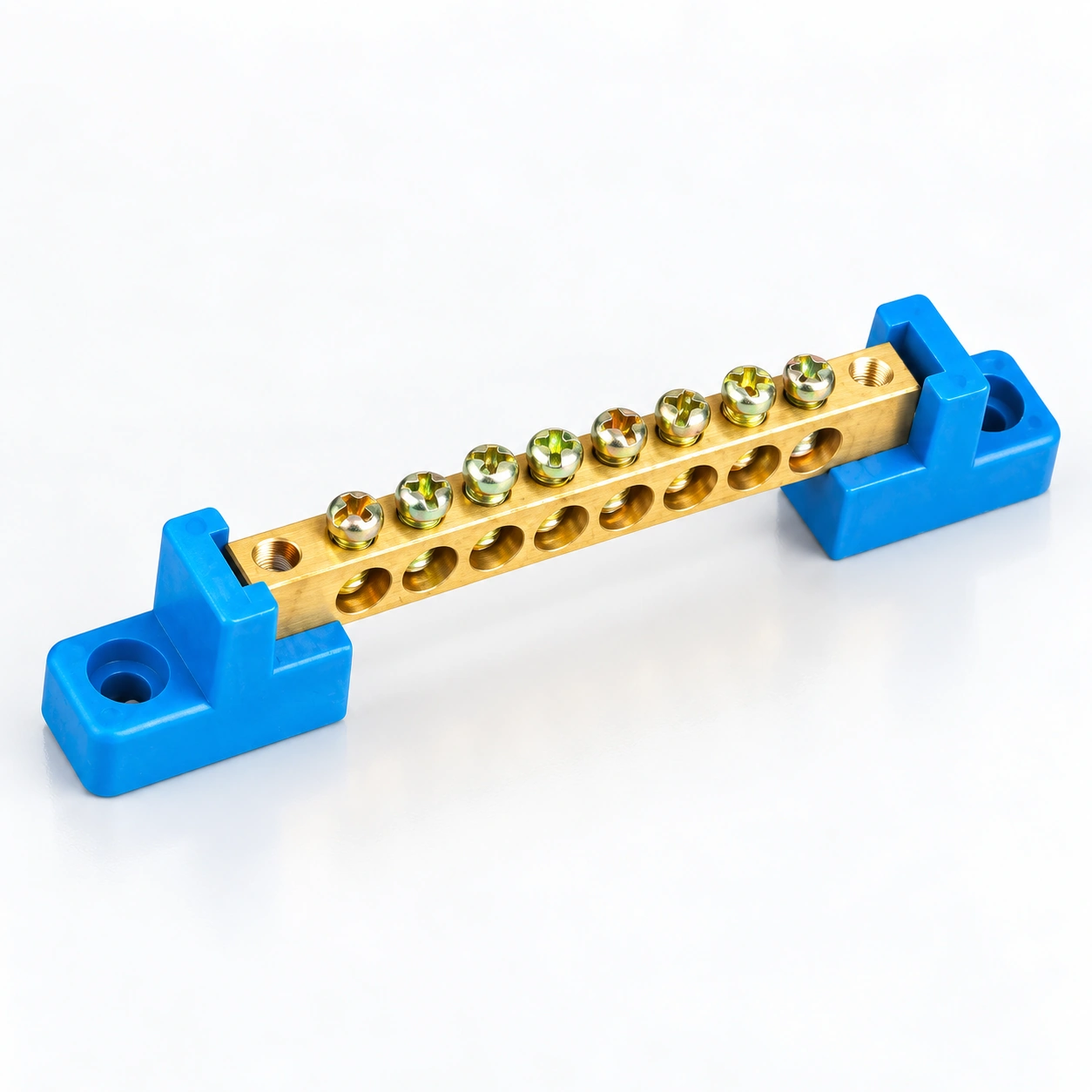

YC029 Kare Tutuculu Pirinç Baralar
YOCL ELEKTRİKLİ YC029 pirinç bara, kare PA66 tutucuları, 8×12 mm pirinç kesiti ve M5.0 çinko kaplı demir vidaları birleştirir. Beş model 4, 6, 8, 10 veya 12 ortak bara bağlantısı sağlar. Model tablosundan mavi veya yeşil tutucuları ve karşılık gelen uzunluk ve montaj boyutlarını seçin. Çalışma sıcaklığı -30°C ila +110°C arasındadır.
Genel Bakış
YOCL ELEKTRİKLİ YC029 pirinç barlar, bir panodaki ortak bir iletken barını konumlandırmak için kare PA66 tutucuları kullanır. Beş konfigürasyon, 8×12 mm pirinç kesiti ile 4, 6, 8, 10 veya 12 bağlantılarını eşleştirir. Tutucu ve montaj boyutları, gerekli pano düzenini seçmek için her modelle açıkça eşleştirilmiş olarak kalır.
Özellikler
- 8×12 mm pirinç bar ile kare tutucu düzeni.
- 4'dan 12'e kadar beş bağlantı sayısı seçeneği.
- M5.0 çinko kaplı demir vidalar.
- PA66 tutucular, 94V-2 malzeme yanmazlık sınıfına sahiptir.
- Mavi ve yeşil tutucu renkleri; çalışma sıcaklığı -30°C ila +110°C.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Seri | YC029 |
| Marka | YOCL ELEKTRİK |
| İletken | Pirinç |
| Tutucu malzemesi | PA66 (poliamid 66) |
| Malzeme yanmazlık sınıfı | 94V-2 |
| Vidalar | Çinko kaplı demir |
| Çalışma sıcaklığı | -30°C ila +110°C |
| Çalışma gerilimi aralığı | 250–450 V |
| Standart tutucu renkleri | Mavi; yeşil |
| Bar kesiti | 8×12 mm |
| Bağlantılar | 4; 6; 8; 10; 12, modellere eşleştirilmiş |
| Vida boyutu | M5.0 |
Model seçenekleri
| Model | Çubuk g×y–bağlantılar (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | G (mm) | ø (mm) | Vida boyutu | Adet/kutu | Adet/karton |
|---|---|---|---|---|---|---|---|---|---|---|
| YC029-01 | 8×12-4 | 54.0 | 83.0 | 70.5 | 21.5 | 12 | 6.5 | M5.0 | 10 | 500 |
| YC029-02 | 8×12-6 | 72.0 | 101.0 | 88.5 | 21.5 | 12 | 6.5 | M5.0 | 10 | 400 |
| YC029-03 | 8×12-8 | 90.0 | 119.0 | 106.5 | 21.5 | 12 | 6.5 | M5.0 | 10 | 300 |
| YC029-04 | 8×12-10 | 108.0 | 137.0 | 124.5 | 21.5 | 12 | 6.5 | M5.0 | 10 | 300 |
| YC029-05 | 8×12-12 | 126.0 | 155.0 | 142.5 | 21.5 | 12 | 6.5 | M5.0 | 10 | 250 |

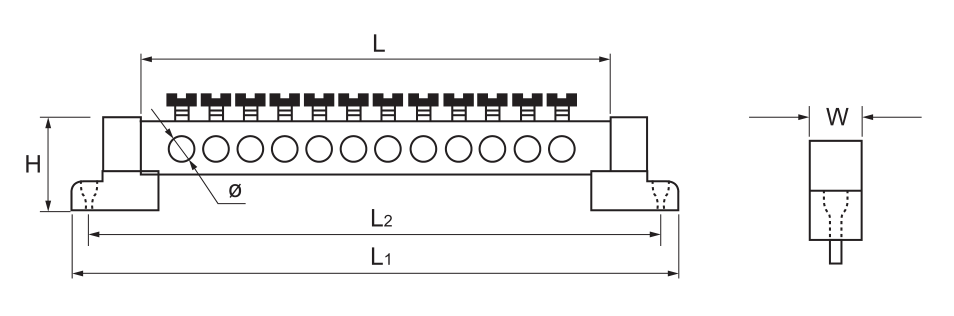

Boyut
Çubuk ve tutucu ayak izini karşılaştırmak için seçilen model satırından L, L1 ve L2 kullanın. Listelenen yapılandırmalar için H 21.5 mm, W 12 mm ve ø 6.5 mm'tür.
Seçim
Kablolama grubuyla eşleşen bağlantı sayısını seçin, ardından ilişkili L, L1 ve L2 boyutlarını karşılaştırın. Her YC029 modeli, amaçlanan bir potansiyel için ortak bir çubuktur, bu nedenle ayrı potansiyel gruplar ayrı çubuklar gerektirir.
Sipariş
Tam YC029 kodunu, mavi veya yeşil tutucu rengini ve miktarını belirtin. Birden fazla panel boyutu için, her panel için gerekli bağlantı sayısı modelini listeleyin.
